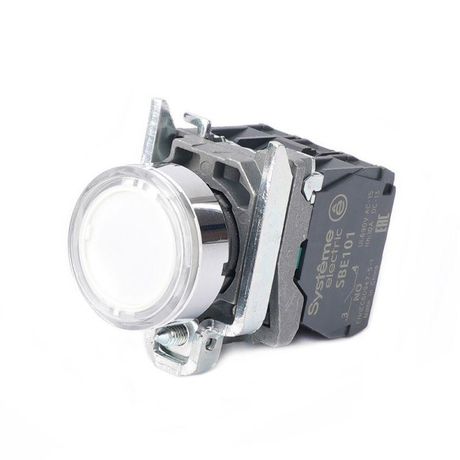

Кнопка модульная SB4 с подсветкой в сборе 22мм металл 24ВDC 1НО+1НЗ бел. SE SB4BW31B5 APC

Кнопка модульная с подсветкой в сборе 22 мм белая металл 24 В DC 1НО+1НЗ от бренда Systeme Electric (артикул sb4bw31b5) предназначена для ручного управления и визуальной индикации состояния оборудования. Её компактный дизайн, прочный металлический корпус и подсветка позволяют использовать устройство в жестких промышленных условиях.

Назначение и область применения

Эта кнопка используется для запуска, остановки или изменения режима работы оборудования. Подсветка показывает текущее состояние: горит - кнопка активирована, погашена - в исходном положении. Применяется в системах автоматизации на заводах, в цехах, на конвейерах, в щитах управления, на объектах ЖКХ и инфраструктуре. Подходит для установки в местах с высокой влажностью, пылью или риском механических воздействий.

Технические характеристики

• Напряжение питания: 24 В постоянного или переменного тока (24 В AC/DC)
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Подсветка: LED, совместима с питанием 24 В
• Диаметр отверстия для монтажа: 22,5 мм
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Тип механизма: самовозврат - после нажатия возвращается в исходное положение
• Тип толкателя: цилиндрический, плоский
• Цвет кнопки: белый
• Переднее кольцо: хромированное металлическое, усиливает долговечность и эстетику
• Способ подключения: винтовые зажимы для проводов до 2,5 мм2
• Материал корпуса: металл
• Форма линзы: круглая

Совместимость и монтаж

Кнопка модульная с подсветкой в сборе 22 мм белая металл 24 В DC 1НО+1НЗ устанавливается в панели через круглое отверстие диаметром 22,5 мм. Монтаж выполняется с фиксацией гайкой с тыльной стороны. Для правильной установки проверьте толщину панели - она должна соответствовать допустимому диапазону, указанному в документации производителя. Подключение осуществляется к винтовым клеммам: L/N - для подсветки, A1/A2 - для контактной группы. Не требует дополнительных адаптеров или переходников.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что обеспечивает надежную работу в средах с пылью, влагой и мытьём струёй воды. Соответствует международным стандартам безопасности для промышленного электрооборудования. LED-подсветка имеет низкое энергопотребление и не нагревается, снижая риск возгорания. Работает в температурном диапазоне, типичном для промышленных условий - от -25C до +55C (по данным производителя серии SB4).

Преимущества

• Комбинированные контакты (1НО+1НЗ) позволяют управлять двумя цепями одновременно - например, включить двигатель и выключить световой сигнал
• Металлический корпус и хромированное кольцо повышают устойчивость к коррозии и механическим повреждениям
• LED-подсветка работает долго, не требует замены и потребляет мало энергии
• Самовозвратный механизм гарантирует предсказуемое поведение - кнопка не застревает в нажатом состоянии
• Унифицированный размер 22 мм позволяет заменить аналоги других брендов без доработки панели

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует сертификат Ex
• Рабочее напряжение - только 24 В; нельзя подключать к 110 В или 220 В
• Не рекомендуется для частых импульсных операций более 10 раз в секунду - возможен износ контактов
• Герметизация IP65 не обеспечивает длительное погружение в воду - не применяйте в подводных или постоянно мокрых средах
• Плоская форма толкателя не подходит для операторов в перчатках - лучше использовать выпуклые модели в таких случаях

Примеры использования

• Стартовая кнопка на станке ЧПУ - включает движение, подсветка горит во время работы
• Аварийная остановка на конвейере - при нажатии размыкает цепь питания и сразу гаснет подсветка
• Щит управления насосной станцией - кнопка вкл./выкл. с индикацией состояния системы
• Пульт управления вентиляционной установкой в торговом центре

Практические советы

• При монтаже используйте герметик вокруг отверстия, если есть риск попадания жидкости внутрь шкафа
• Проверьте полярность при подключении LED - хотя большинство современных LED-элементов работают без учёта полярности, лучше соблюдать схему из паспорта
• Для удобства обслуживания оставьте свободный доступ к задней части кнопки - гайка крепления находится сзади
• Если требуется несколько одинаковых кнопок - выбирайте одну партию, чтобы цвет и яркость подсветки были одинаковыми
• Не затягивайте фиксирующую гайку слишком сильно - можно деформировать резьбу или треснуть пластиковую основу внутри
