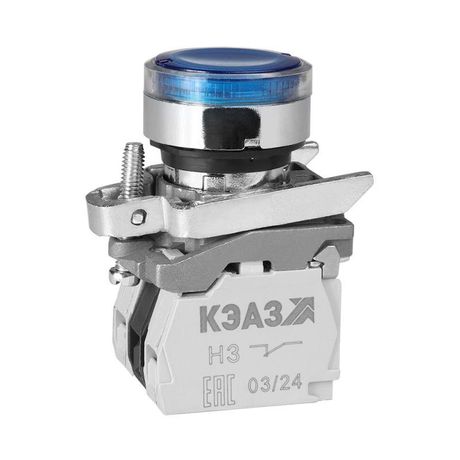

Кнопка нажимная синяя 24В 1н.о. + 1н.з. цилиндр с индикатором IP65 от КЭАЗ (артикул 275983) - это надёжное устройство управления с интегрированной подсветкой, предназначенное для ручного ввода команд в автоматизированные системы. Подходит для установки на панели оборудования, где требуется одновременная коммутация нормально замкнутого и нормально разомкнутого контакта с визуальной индикацией состояния.

Назначение и область применения

Кнопка используется для ручного управления оборудованием: запуск, остановка, сброс аварии, активация режимов работы. Применяется в системах автоматизации на заводах, в цехах, на конвейерах, станках и других промышленных объектах. Благодаря наличию двух типов контактов (НО и НЗ) и индикатора, позволяет реализовать сложные логические схемы без дополнительных элементов. Индикатор показывает текущее состояние кнопки - горит при включении, гаснет при выключении.

Технические характеристики

• Рабочее напряжение: до 690 В AC/DC (номинальное - 24 В для управляющей цепи)
• Тип контактов: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ)
• Индикация: светодиодная, встроена в толкатель
• Цвет толкателя: синий; цвет переднего кольца: чёрный
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Тип толкателя: цилиндрический, плоский верх
• Механизм: самовозврат - после нажатия возвращается в исходное положение
• Диаметр отверстия для монтажа: 23 мм
• Подключение: винтовые зажимы для проводов
• Частота сети: 50/60 Гц
• Количество постов: один

Совместимость и монтаж

Кнопка монтируется на лицевую панель через круглое отверстие диаметром 23 мм. Уплотнительное кольцо обеспечивает герметичность при установке. Переднее черное кольцо фиксирует корпус и защищает края отверстия. Для подключения используются винтовые клеммы - подходят провода сечением до 2,5 мм2. Совместима с любыми контроллерами, реле и панелями управления, работающими на 24 В постоянного или переменного тока. Не требует внешних адаптеров или преобразователей.

Безопасность и стандарты

Соответствует требованиям к промышленному оборудованию по степени защиты IP65. Произведён в соответствии с технологическими стандартами КЭАЗ. Материалы корпуса и контактных групп рассчитаны на длительную работу в условиях повышенной влажности, пыли и механических воздействий. Напряжение 690 В соответствует классу безопасности для силовой цепи, однако управление осуществляется на безопасном уровне 24 В.

Преимущества

• Объединяет два типа контактов в одном корпусе - экономит место на панели
• Интегрированный индикатор снижает риск ошибок оператора - видно состояние кнопки даже в плохих условиях освещения
• Высокая степень защиты IP65 делает её пригодной для использования в сырых, пыльных и агрессивных средах
• Цилиндрическая форма и плоский толкатель обеспечивают удобное нажатие и долгий срок службы
• Фирменная сборка КЭАЗ гарантирует точность контактов и отказоустойчивость

Ограничения применения

• Не предназначена для частых импульсных включений более 1000 раз в час - возможен износ механизмов
• Индикатор работает только при наличии питания 24 В - не светится при отключении управления
• Напряжение 690 В - это предел для силовых цепей, но само устройство рассчитано на управление маломощными нагрузками (24 В); не используйте для прямого коммутирования мощных двигателей
• Не подходит для взрывоопасных зон - отсутствует сертификация Ex

Примеры использования

• Пуск и остановка насоса: НО - включить, НЗ - остановить
• Аварийная остановка станка: кнопка с индикатором показывает, что система заблокирована
• Выбор режима работы: синяя кнопка с подсветкой - активный режим, другая - выключен
• Пульт управления на щите: сочетание с другими кнопками в единой панели

Практические советы

• При монтаже проверьте глубину отверстия - корпус кнопки 275983 имеет фиксированную длину, не допускайте перекоса
• Перед подключением убедитесь, что питание 24 В подаётся именно на индикатор, а не на силовые контакты
• Для защиты от бросков напряжения рекомендуется параллельно катушкам реле подключать демпферные цепочки
• При использовании в холодных помещениях - температурный диапазон ограничен, уточните условия эксплуатации в документации КЭАЗ
• Замену можно выполнить без снятия всей панели - достаточно открутить клеммы и вынуть кнопку из отверстия
