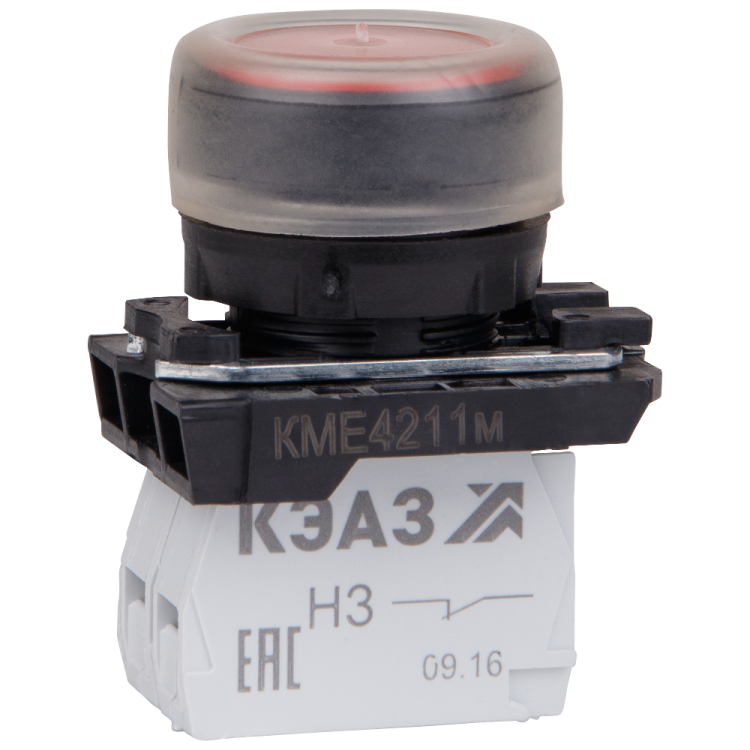

Кнопка КМЕ4211м-красный-1но+1нз-цилиндр-IP65 | 248244 КЭАЗ

Кнопка нажимная 1НО+1НЗ цилиндр красный IP65 от КЭАЗ (артикул 248244) - это надёжный коммутационный элемент для управления оборудованием в условиях запылённой или влажной среды. Подходит для установки на панели станков, автоматических линий и распределительных щитов.

Назначение и область применения

Кнопка используется для ручного управления электрическими цепями: включение, остановка, сброс или отправка сигнала. Применяется там, где требуется быстрое и однократное воздействие - например, на пультах управления станков, конвейерах, насосных станциях, системах аварийной остановки. Благодаря защите IP65, её можно использовать в помещениях с повышенной влажностью, на открытых площадках или в зонах с пылевыделением.

Технические характеристики

• Тип контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Коммутируемая мощность: до 10 А при напряжении 660 В переменного тока (AC)
• Частота: 50/60 Гц
• Тип толкателя: цилиндрический, плоский
• Механизм: самовозврат (не фиксируется - возвращается в исходное положение после отпускания)
• Цвет: красная кнопка, чёрное переднее кольцо
• Габариты: 23×23×22,3 мм
• Подключение: винтовые зажимы
• Климатическое исполнение: УХЛ3 - работает при температуре от –25 C до +40 C
• Стандарт: ГОСТ IEC 60947-1
• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления

Совместимость и монтаж

Кнопка монтируется на лицевую панель через круглое отверстие диаметром 22–23 мм. Переднее кольцо обеспечивает плотную посадку и герметичность. Для установки достаточно просверлить отверстие нужного размера, вставить кнопку и затянуть гайку сзади. Совместима с панелями из металла, пластика или композитных материалов толщиной до 6 мм. Не требует специальных инструментов - подходит для монтажа даже в уже смонтированных шкафах.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 60947-1 - международному стандарту для низковольтного коммутационного оборудования. Защита IP65 гарантирует безопасную работу в условиях, где возможны брызги воды, пыль или технологические выбросы. Конструкция исключает случайное активирование - механизм имеет чёткий тактильный отклик и возвращает кнопку в исходное состояние.

Преимущества

• Высокая степень защиты IP65 - выдерживает пыль и водяные струи, что снижает риск отказа в сложных условиях
• Надёжные винтовые клеммы - обеспечивают прочное и долговечное соединение проводов
• Самовозвратный механизм - предотвращает ошибочные постоянные включения
• Ярко окрашенная красная кнопка - легко заметна, удобна для аварийных операций
• Компактные размеры - позволяет экономить место на панели

Ограничения применения

• Не предназначена для работы при температурах ниже –25 C или выше +40 C - выход за диапазон может повредить материалы и контактные группы
• Работает только с переменным током (AC); несовместима с постоянным током (DC) свыше 660 В
• Не рекомендуется для частого циклического использования более 1000 раз в час - высокая нагрузка сокращает срок службы механики
• Не является взрывозащищённой - нельзя применять во взрывоопасных зонах без дополнительной защиты

Примеры использования

• Аварийная остановка на металлорежущем станке
• Пуск/остановка конвейерной ленты в пищевой промышленности
• Сигнал тревоги на участке с высокой запылённостью
• Управление насосом в канализационном коллекторе
• Командный пункт на объектах ЖКХ или энергообеспечения

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен совпадать с габаритами корпуса (23 мм). Меньшее отверстие - трудно установить; большее - нарушится герметичность
• При подключении используйте провода сечением 0,5–2,5 мм2 - оптимально для винтовых клемм
• Не затягивайте винты слишком сильно - это может повредить пластиковую основу
• Для длительной эксплуатации в сырых местах периодически осматривайте контакты на наличие окисления
• Кнопка КЭАЗ 248244 совместима с другими изделиями серии “Устройства подачи команд и сигналов” - можно собирать единые пульты управления
