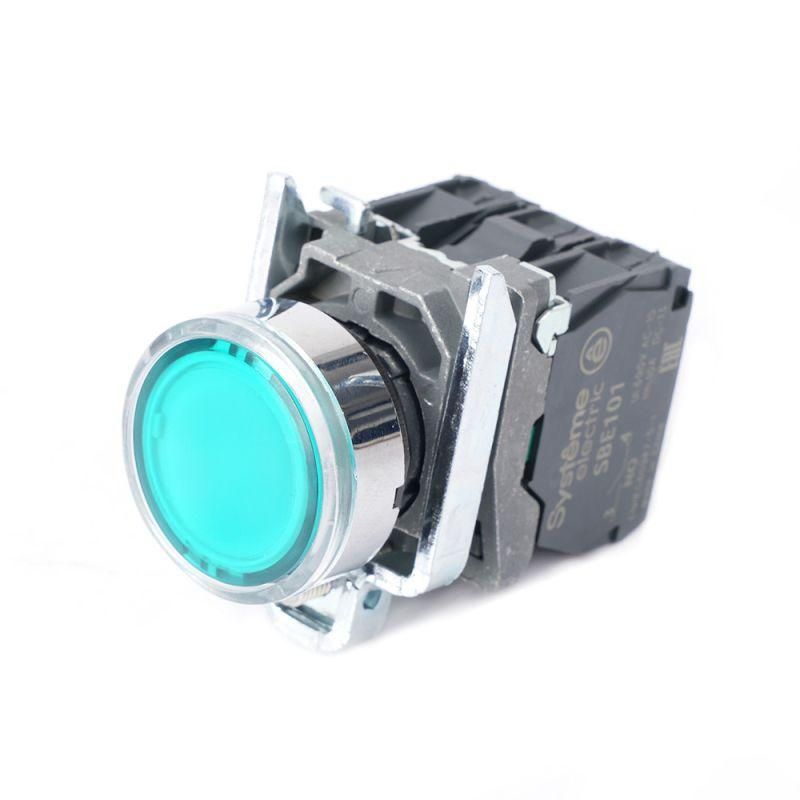

Кнопка модульная SB4 с подсветкой в сборе 22мм металл 24ВDC 1НО+1НЗ зел. SE SB4BW33B5 APC

Кнопка модульная с подсветкой в сборе 22 мм зеленая металл 24 В DC 1НО+1НЗ - это компактный коммутационный элемент с индикацией состояния, предназначенный для управления и сигнализации на панелях оборудования. Бренд Systeme Electric и артикул sb4bw33b5 указывают на серию SB4, известную надежностью в промышленной среде.

Назначение и область применения

Эта кнопка используется для ручного управления устройствами и визуальной индикации их состояния. Зеленый цвет означает «включено» или «нормальный режим». Подсветка LED позволяет легко определить активное состояние даже при слабом освещении. Применяется в системах автоматизации: станках, конвейерах, щитах управления, линиях производства, а также в объектах инфраструктуры и гражданского строительства.

Технические характеристики

• Напряжение питания: 24 В постоянного или переменного тока (24 В AC/DC)
• Тип контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Индикация: светодиод (LED), встроенная в кнопку
• Диаметр отверстия для монтажа: 22,5 мм
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Материал корпуса: металл
• Цвет кнопки: зеленый
• Цвет переднего кольца: хромированный металл
• Тип подключения: винтовые клеммы
• Тип толкателя: цилиндрический, плоский
• Фиксация: без механической фиксации - кнопка возвращается в исходное положение после отпускания
• Количество управляющих элементов: один
• Конструкция линзы: круглая, равномерно рассеивает свет

Совместимость и монтаж

Кнопка монтируется в панели через отверстие диаметром 22,5 мм. Для установки требуется только просверлить отверстие соответствующего размера - никаких специальных креплений или рамок не требует. Подключение осуществляется через винтовые клеммы, доступные с задней стороны. Совместима со всеми стандартными панелями толщиной до 8 мм. Обратите внимание: напряжение питания 24 В - не выше и не ниже, иначе LED не будет работать или выйдет из строя.

Безопасность и стандарты

Степень защиты IP65 обеспечивает работу в условиях повышенной запыленности и влажности, что делает кнопку подходящей для промышленных помещений, цехов и наружных установок в защищенных зонах. Соответствует требованиям IEC 60947-5-1 для аппаратов управления. Материалы корпуса не поддерживают горение и устойчивы к воздействию масел и эмульсий.

Преимущества

• Комбинированная контактная группа (1НО+1НЗ) позволяет использовать одну кнопку для управления двумя цепями одновременно - снижает количество элементов на панели
• Светодиодная подсветка долговечна, энергоэффективна и работает при 24 В - совместима с большинством промышленных контроллеров
• Металлический корпус и хромированное кольцо обеспечивают прочность и устойчивость к механическому износу
• IP65 защищает от пыли и брызг - подходит для условий, где обычные кнопки выходят из строя
• Отсутствие фиксации - предотвращает случайное включение, подходит для операций, требующих точного контроля

Ограничения применения

• Не предназначен для частых импульсных нагрузок более 1000 циклов в минуту - возможен быстрый износ контактов
• Работает только при напряжении 24 В; использование 12 В или 48 В приведёт к отказу подсветки или повреждению LED
• Не имеет фиксации - нельзя использовать как автономный «переключатель положения» (например, для выбора режима работы)
• Не рекомендуется для погружения в жидкости или длительного воздействия прямого потока воды - IP65 не является герметичным для погружения

Примеры использования

• Запуск станка на производственной линии - зеленая подсветка показывает, что оборудование готово к работе
• Аварийный сброс системы - кнопка включает сигнал «готово» после устранения нештатной ситуации
• Управление освещением в шкафу распределения - визуальная индикация включенного контура
• Сигнализация «работа в порядке» на пульте управления в логистических комплексах

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен быть точно 22,5 мм. Отклонение больше +-0,5 мм вызовет люфт или невозможность фиксации
• Подключайте провода к винтовым клеммам плотно, но без перегрузки - ослабленный контакт вызывает нагрев и искрение
• Для многократного использования в вибрационных средах используйте термостойкие провода с гибкой жилой (класс 5 по ГОСТ)
• Если нужна фиксация в нажатом состоянии - выбирайте другую модель с замком; эта кнопка только моментального действия
• Проверяйте полярность при подключении 24 В DC - хотя LED внутри защищен, неверная полярность может снизить срок службы
