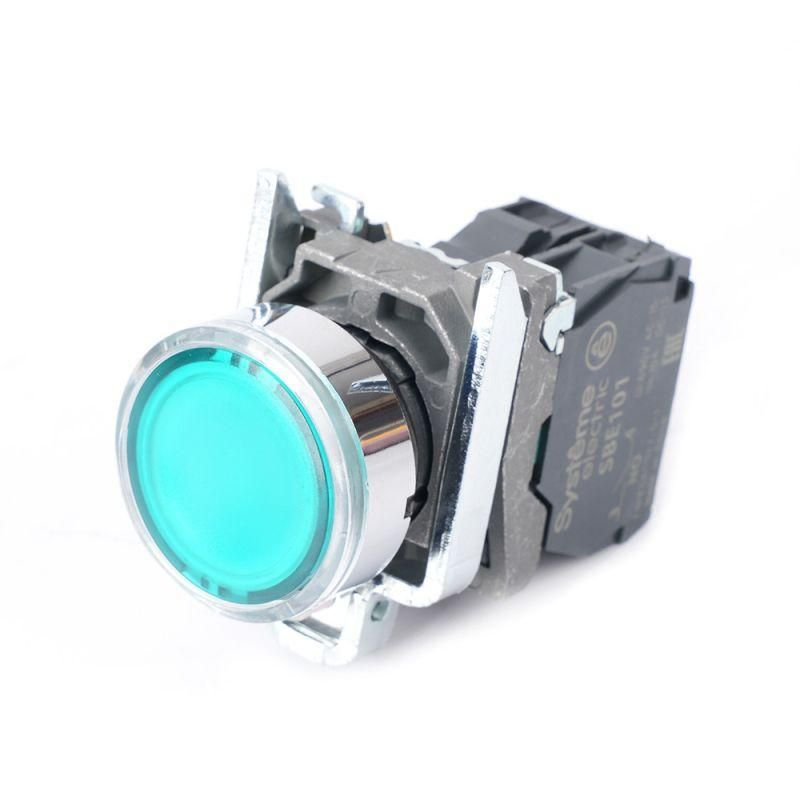

Кнопка модульная SB4 с подсветкой в сборе 22мм металл 24ВDC 1НО зел. SE SB4BW33B1 APC

Кнопка модульная с подсветкой в сборе 22 мм зеленая металл 24 В DC 1НО от Systeme Electric (артикул sb4bw33b1) - это надёжный коммутационный элемент с индикацией состояния, предназначенный для установки на панели оборудования. Подсветка позволяет легко определить активное состояние кнопки даже в условиях слабой освещённости.

Назначение и область применения

Эта кнопка используется для ручного управления и сигнализации в промышленной автоматике. Её применяют в системах запуска, останова, сброса аварийных ситуаций и индикации рабочего режима. Подходит для монтажа в щитах управления, станках, конвейерах, линиях упаковки и других устройствах, где требуется визуальная обратная связь оператору.

Технические характеристики

• Напряжение питания подсветки: 24 В постоянного или переменного тока (24 В DC/AC)
• Количество нормально замкнутых контактов: 1 НО
• Диаметр отверстия для монтажа: 22,5 мм
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Механизм: с самовозвратом - после нажатия возвращается в исходное положение
• Тип толкателя: цилиндрический, плоский
• Цвет кнопки: зелёный
• Цвет переднего кольца: хромированный
• Лампа: LED - энергоэффективная, долговечная, не требует замены
• Подключение: винтовые клеммы - надёжное соединение проводов
• Конструкция линзы: круглая, равномерно рассеивает свет
• Количество элементов в комплекте: 1
• Переключающие контакты: отсутствуют - контактная группа встроена в механизм

Совместимость и монтаж

Кнопка модульная с подсветкой в сборе 22 мм зеленая металл 24 В DC 1НО монтируется в панель через отверстие диаметром 22,5 мм. Для фиксации используется резьбовая гайка с внутренним диаметром, соответствующим корпусу. Перед установкой проверьте толщину панели - она должна позволять плотно затянуть гайку без деформации. Кабели подключаются к винтовым клеммам: L - питание подсветки, N - ноль; контакты 1 и 2 - для нагрузки (1НО). Монтаж не требует специальных инструментов, кроме отвёртки и сверла нужного диаметра.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что обеспечивает безопасную работу в средах с высокой запылённостью и возможным воздействием брызг воды. Применение LED-подсветки снижает тепловыделение и риск перегрева. Соответствие стандартам IEC 60947-5-1 для промышленных кнопочных устройств подтверждается сертификатами производителя Systeme Electric.

Преимущества

• Металлический корпус повышает механическую прочность и устойчивость к внешним воздействиям
• LED-подсветка работает от 24 В DC/AC - совместима с большинством промышленных систем управления
• Чёткая визуальная индикация: зелёный цвет означает «готово» или «работает» - соответствие международным стандартам цветовой сигнализации
• Хромированное кольцо улучшает эргономику и визуальное восприятие
• Самовозвратный механизм исключает необходимость удерживания кнопки во время работы

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует взрывозащита (Ex-обозначение)
• Работает только при напряжении 24 В - несовместима с сетями 110 В или 220 В без преобразователя
• Не имеет встроенного предохранителя - необходимо защищать цепь от перегрузок отдельно
• Условия эксплуатации: температурный диапазон не указан - рекомендуется избегать экстремального нагрева (>+60C) и замерзания (<–10C)

Примеры использования

• Кнопка старта на станке ЧПУ - зелёный свет показывает готовность к работе
• Сигнализация «вкл» в шкафу управления насосной станцией
• Аварийный сброс на конвейере - кнопка возвращает систему в рабочий режим после остановки
• Индикация активного канала в системе распределения воздуха

Практические советы

• При монтаже используйте герметичную прокладку, если панель тонкая или находится в сыром помещении
• Проверяйте полярность при подключении LED - неверное подсоединение не испортит устройство, но подсветка не будет работать
• Для многократного использования в агрессивной среде регулярно протирайте поверхность кнопки - грязь может закупорить линзу и снизить яркость
• Учитывайте посадочный диаметр 22,5 мм - не путайте с более распространёнными 22 мм, чтобы избежать люфта
• Кнопка modulnaya s podsvetkoy v sobrane 22 mm zelenaya metall 24 V DC 1NO от Systeme Electric (sb4bw33b1) совместима с другими изделиями серии SB4 - можно использовать в одном шкафе с аналогичными элементами
