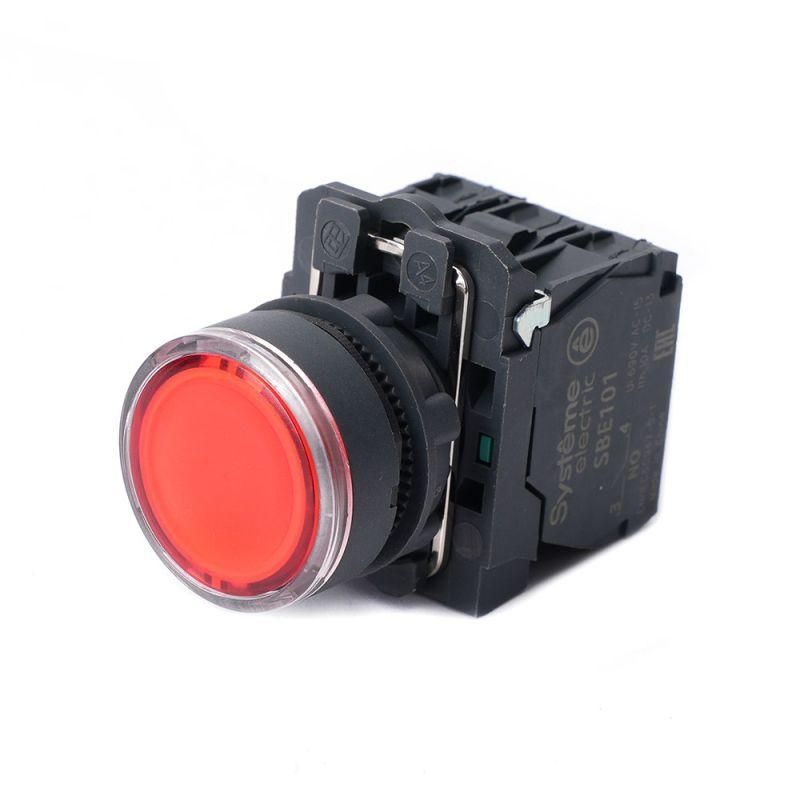

Кнопка модульная SB5 с подсветкой в сборе 22мм пластик 24ВDC 1НО+1НЗ красн. SE SB5AW34B5 APC

Кнопка модульная с подсветкой в сборе 22мм красная пластик 24ВDC 1НО+1НЗ SB5 - это компактное устройство управления с индикацией состояния, предназначенное для установки на панели оборудования. Бренд Systeme Electric предлагает эту модель в исполнении SB5 для надежной работы в промышленных условиях при напряжении 24 В постоянного тока.

Назначение и область применения

Кнопка модульная с подсветкой в сборе 22мм красная пластик 24ВDC 1НО+1НЗ SB5 используется для ручного управления технологическими процессами и визуальной индикации активного состояния. Подходит для установки в панели управления, шкафах автоматизации, станках, конвейерах, системах безопасности и других устройствах, где требуется четкая сигнализация и простой механический контроль.

Технические характеристики

• Напряжение питания подсветки: 24 В DC (совместимо также с переменным током, согласно описанию производителя)
• Количество контактов: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ)
• Диаметр монтажного отверстия: 22,5 мм
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Тип подсветки: LED - энергоэффективная, долговечная, равномерная подсветка
• Цвет кнопки: красный - стандартный цвет аварийной или предупредительной сигнализации
• Цвет переднего кольца: черный, материал - пластик
• Тип толкателя: цилиндрический, плоская конструкция
• Фиксация: без фиксации - кнопка возвращается в исходное положение после отпускания
• Способ подключения: винтовые зажимы - удобны для многожильных и одножильных проводов
• Конструкция линзы: круглая - обеспечивает равномерную рассеянную подсветку

Совместимость и монтаж

Кнопка модульная с подсветкой в сборе 22мм красная пластик 24ВDC 1НО+1НЗ SB5 устанавливается в подготовленное отверстие диаметром 22,5 мм на лицевой панели. Для фиксации используется стандартный крепежный механизм внутри корпуса - никаких дополнительных хомутов или рамок не требует. Монтаж выполняется без инструментов: просто вставьте кнопку до щелчка. Подключение осуществляется через два винтовых зажима: один для цепи управления (НО), второй - для НЗ. Подсветка подключается параллельно контактам - питание 24 В подается на специальные выводы лампы.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что делает его пригодным для использования в помещениях с повышенной запыленностью или возможностью попадания брызг воды. Конструкция выполнена из прочного пластика, устойчивого к воздействию масел и большинства промышленных сред. Сертификаты соответствия указаны производителем Systeme Electric для серийных решений SB5 - рекомендуется проверить документацию на сайте производителя при использовании в регулируемых отраслях.

Преимущества

• Унифицированный размер 22 мм - совместим со стандартными монтажными отверстиями на панелях
• Подсветка LED работает долго и не нагревается - снижает нагрузку на источник питания
• Комбинированные контакты НО+НЗ позволяют использовать одну кнопку для двух функций (например, включение и остановка)
• Черное переднее кольцо контрастно выделяет красную кнопку - повышает видимость в условиях плохого освещения
• Отсутствие фиксации обеспечивает безопасность: кнопка не остается в нажатом состоянии случайно

Ограничения применения

• Не предназначена для длительного нажатия - не имеет фиксированного положения
• Рабочее напряжение подсветки - только 24 В; использование другого напряжения приведёт к выходу из строя светодиода
• Не подходит для взрывоопасных зон - отсутствует защита Ex
• Пластиковый корпус не рекомендован для агрессивных химических сред - допустимы лишь нейтральные жидкости и масла
• Не следует использовать в условиях частых ударов или вибраций выше нормы - возможно повреждение внутренних контактов

Примеры использования

• Аварийная остановка станка - красная кнопка с подсветкой легко заметна даже при слабом освещении
• Запуск конвейера - комбинация НО и НЗ позволяет одновременно включить двигатель и отключить тормоз
• Индикация режима работы в распределительном шкафу - подсветка показывает, когда система находится в работе
• Пульт управления на производственной линии - компактная форма позволяет размещать несколько кнопок рядом

Практические советы

• Перед монтажом проверьте точный диаметр отверстия - 22,5 мм требует минимального люфта, чтобы кнопка входила свободно
• При подключении используйте провода сечением 0,5–2,5 мм2 - оптимально для винтовых зажимов
• Подсветка работает при любом порядке подключения фазы и ноля - так как это постоянный ток 24 В
• Если нужна фиксация в нажатом состоянии - выберите другую модель с фиксацией, эта кнопка только импульсная
• Для обслуживания достаточно открутить два винта - доступ к контактам быстрый, без демонтажа всей панели
• Проверяйте целостность подсветки при первом включении - если свет не горит, убедитесь, что напряжение именно 24 В, а не 110/220 В
