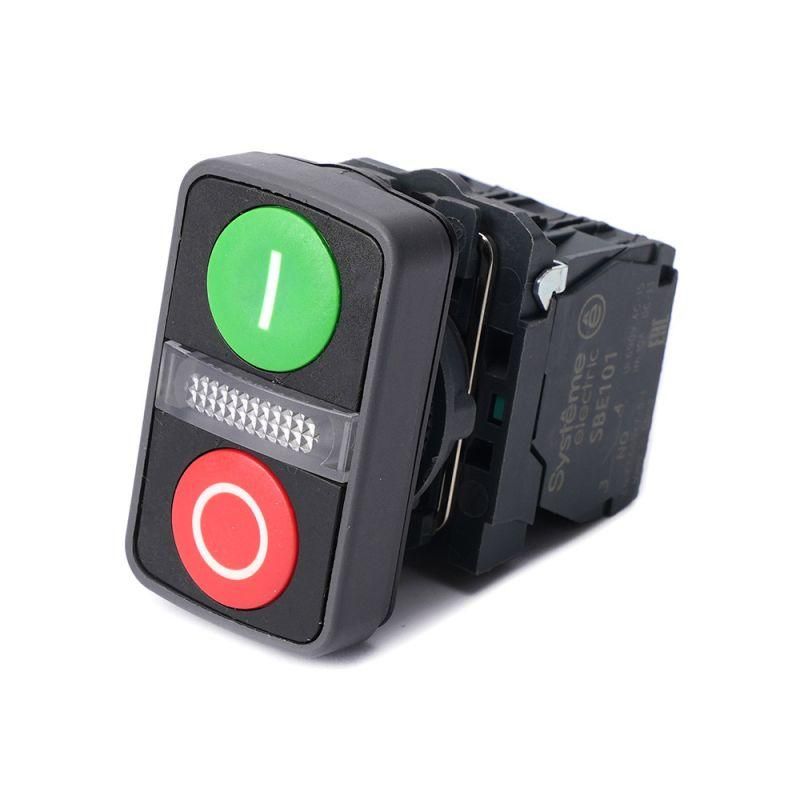

Кнопка двойная SB5 в сборе модуль 22мм зел."I"+сигнал. лампа+красн."О" пластик 24В DC 1НО+1НЗ SE SB5AW7A3741B5 APC

Кнопка двойная SB5 в сборе модуль 22мм с индикацией "I" и "О", пластик, 24В DC, 1НО+1НЗ, SE - компактное устройство управления с двухцветной индикацией для командного контроля оборудования. Бренд Systeme Electric и артикул sb5aw7a3741b5 указывают на серийную продукцию, предназначенную для надежной работы в промышленной среде.

Назначение и область применения

Эта кнопка используется для ручного управления технологическим оборудованием: запуск, остановка, сброс аварийных ситуаций. Индикация "I" (зеленая) и "О" (красная) позволяет визуально определить состояние системы - включено или выключено. Подходит для установки в щитах управления, на пультах станков, конвейерах, системах автоматизации и других местах, где требуется четкая сигнализация и быстрый доступ к управлению.

Технические характеристики

• Напряжение питания индикации: 24 В постоянного или переменного тока (AC/DC)
• Количество контактов: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ)
• Тип толкателя: двойной - два отдельных элемента управления в одном корпусе
• Диаметр отверстия для монтажа: 22,5 мм
• Индикация: LED-лампы, цвета - зеленый ("I") и красный ("О")
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Материал корпуса: пластик, переднее кольцо - также пластик
• Конструкция линзы: прямоугольная, обеспечивает равномерное рассеивание света
• Фиксация кнопки: без фиксации - возвращается в исходное положение после нажатия
• Способ подключения: винтовые клеммы
• Высота конструкции: высокая - требует достаточного свободного пространства за панелью

Совместимость и монтаж

Кнопка SB5 в сборе монтируется на лицевую панель через круглое отверстие диаметром 22,5 мм. Для установки необходимо просверлить отверстие точно по размеру - меньшее отверстие затруднит вставку, большее - нарушит герметичность. После ввода в отверстие кнопка фиксируется резьбовым креплением с гайкой сзади. Подключение проводов осуществляется через винтовые клеммы - допускаются жилы до 2,5 мм2. Убедитесь, что за панелью есть место для размещения корпуса высокой конструкции - глубина установки больше, чем у стандартных кнопок.

Безопасность и стандарты

Устройство соответствует требованиям IP65, что делает его пригодным для использования в условиях повышенной влажности, пыли и возможного мытья. Применение LED-индикации снижает энергопотребление и исключает риск перегрева. Напряжение 24 В - безопасный уровень для операторского интерфейса, не требует специальных мер защиты согласно ГОСТ Р МЭК 60204-1.

Преимущества

• Два функциональных элемента в одном модуле - экономия места на панели
• Яркая, долговечная LED-индикация с различными цветами для наглядного состояния
• Защита IP65 - устойчивость к внешним воздействиям в цехах и на улице
• Простое винтовое подключение - совместимо со стандартными кабелями
• Пластиковый корпус - легкий, устойчив к коррозии, не проводит ток

Ограничения применения

• Не предназначена для частых импульсных нагрузок выше 1000 циклов/час - длительная работа в режиме "нажим-отпуск" может снизить срок службы контактов
• Отсутствие механической фиксации - нельзя использовать там, где требуется удержание в нажатом состоянии (например, для аварийной блокировки)
• Работает только при напряжении 24 В - несовместима с сетями 110 В или 220 В без преобразователя
• Высокая конструкция требует минимум 40–50 мм свободного пространства за панелью - не подходит для тонких шкафов

Примеры использования

• Пульт управления станком: зеленая кнопка "I" - запуск, красная "О" - остановка
• Щит автоматического освещения: "I" - вкл. света, "О" - выкл. света
• Аварийный останов конвейера: красная кнопка "О" - экстренная остановка, зеленая "I" - сброс
• Шкаф управления HVAC: индикация состояния вентилятора

Практические советы

• Перед монтажом проверьте точность сверления отверстия - даже 0,5 мм лишнего диаметра нарушают герметичность IP65
• Подключайте провода плотно, без оголенных жил - вибрация может вызвать окисление контактов
• Для многократного использования рекомендовано контролировать частоту нажатий - не более 30–40 раз в минуту
• При замене лампы не требуется демонтаж всей кнопки - в некоторых версиях возможно обслуживание через заднюю крышку, но в данной модели LED не заменяемы
• Используйте эту кнопку в паре с другими элементами серии SB5 - они имеют одинаковые размеры и крепления, что упрощает унификацию панели
