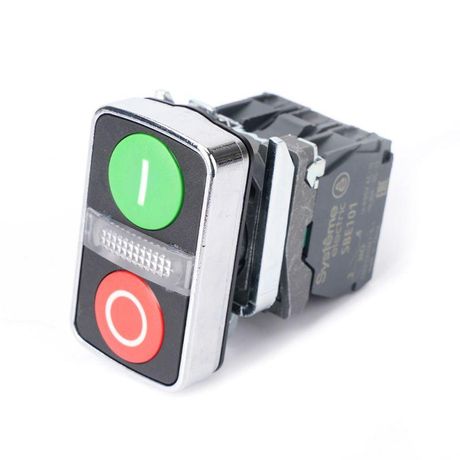

Кнопка двойная SB4 в сборе модуль 22мм зел."I"+сигнал. лампа+красн."О" металл 24ВDC 1НО+1НЗ SE SB4BW7A3741B5 APC

Кнопка двойная SB4 в сборе модуль 22мм с индикацией "I" и "О", металл, 24ВDC, 1НО+1НЗ, SE - компактное устройство управления с двухцветной индикацией для управления оборудованием и визуального контроля состояния на панелях. Бренд Systeme Electric и артикул sb4bw7a3741b5 обеспечивают совместимость со стандартными решениями промышленного автоматизации.

Назначение и область применения

Эта кнопка предназначена для ручного управления технологическим оборудованием и одновременной индикации состояния: зелёная метка "I" обозначает включённое состояние, красная "О" - выключенное. Подходит для установки в щитах управления, на станках, конвейерах, системах безопасности и других устройствах, где требуется наглядный сигнал и надёжное управление. Применяется в промышленности, на объектах инфраструктуры и в гражданском строительстве.

Технические характеристики

• Напряжение питания индикации: 24 В постоянного тока (DC)
• Количество контактных групп: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ)
• Тип толкателя: двойной - два отдельных действия для управления и индикации
• Диаметр отверстия для монтажа: 22,5 мм
• Подсветка: LED, цвета - зелёный ("I") и красный ("О"), интегрирована в корпус
• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления
• Материал корпуса: металл
• Цвет переднего кольца: хромированный
• Линза: прямоугольная форма, обеспечивает равномерную подсветку символов
• Тип подключения: винтовые клеммы
• Фиксация: без механической фиксации - удерживается за счёт посадочного отверстия и контргайки
• Конструкция: высокая - увеличенная глубина корпуса для удобства проводки внутри шкафа

Совместимость и монтаж

Кнопка двойная SB4 в сборе модуль 22мм с индикацией "I" и "О", металл, 24ВDC, 1НО+1НЗ, SE монтируется в панели через круглое отверстие диаметром 22,5 мм. Для установки используется стандартная резьбовая система с контргайкой - никаких специальных креплений не требует. Совместима с любыми панелями толщиной до 8 мм. Подключение осуществляется через винтовые клеммы - подходят провода сечением до 2,5 мм2. Индикационная цепь питается от внешнего источника 24 В DC - не требует внутреннего преобразования напряжения.

Безопасность и стандарты

Устройство соответствует требованиям IP65, что гарантирует работу в условиях повышенной запылённости и влажности. Материалы корпуса и линз рассчитаны на длительную эксплуатацию в промышленной среде. Соответствие стандартам IEC 60947-5-1 для аппаратов управления подтверждается сертификатами производителя Systeme Electric.

Преимущества

• Интегрированная двухцветная LED-индикация снижает потребность во внешних световых указателях
• Металлический корпус повышает механическую прочность и долговечность
• Прямоугольная линза обеспечивает чёткое восприятие символов "I" и "О" даже при боковом освещении
• Отсутствие фиксации позволяет легко заменить кнопку без демонтажа всей панели
• Винтовое подключение надёжно и не требует специнструментов

Ограничения применения

• Не предназначен для работы при напряжении выше 24 В DC - подсветка может выйти из строя
• Не имеет механической фиксации - возможна случайная активация при вибрациях; рекомендуется использовать в местах с минимальным внешним воздействием
• Не подходит для взрывоопасных зон - отсутствует взрывозащита (Ex-класс)
• Контакты рассчитаны только на слаботочные нагрузки - не используются для коммутации силовых цепей выше 5 А

Примеры использования

• Управление пуском и остановкой конвейера с индикацией режима работы
• Ручной сброс аварийной остановки на станке с визуальным подтверждением состояния
• Переключение между ручным и автоматическим режимом в системе управления HVAC
• Контроль включения/выключения насоса в системе водоснабжения

Практические советы

• При монтаже проверьте точность сверления отверстия - допуск +-0,5 мм. Отклонение более 1 мм затруднит установку.
• Для подключения индикации используйте отдельную цепь 24 В DC - не подключайте её последовательно с основной нагрузкой.
• При использовании в условиях частых мойки или влажности регулярно проверяйте герметичность посадочного места.
• Если требуется фиксация против случайного нажатия - установите защитный колпачок поверх кнопки.
• Артикул sb4bw7a3741b5 совпадает с другими изделиями серии SB4 - можно заменить аналогично по габаритам и функциям.
