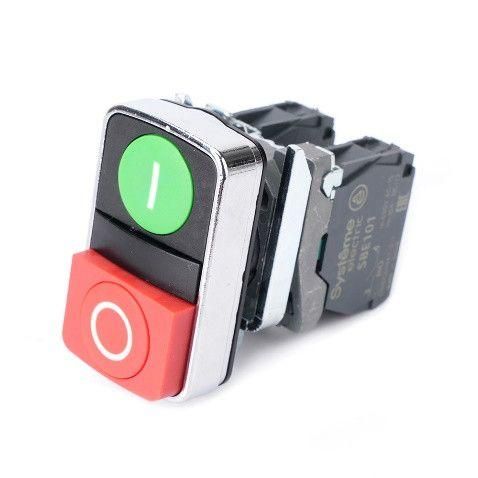

Кнопка двойная SB4 в сборе модуль 22мм зел."I"+красн. выступ."O" металл 1НО+1НЗ SE SB4BA73415 APC

Кнопка двойная в сборе модульная 22мм зелен "I"+красн "O" металл 1НО+1НЗ SB4 SE от Systeme Electric - это надежное устройство управления с двумя функциональными элементами для запуска и остановки оборудования, предназначенное для установки на панели в условиях повышенной запыленности и влаги.

Назначение и область применения

Эта кнопка используется для ручного управления технологическим оборудованием: включает (зеленая кнопка "I") и останавливает (красная кнопка "O"). Подходит для установки в щитах управления, на пультах станков, конвейерах, насосных системах и других промышленных устройствах. Благодаря высокой степени защиты IP65, её можно использовать в помещениях с высокой влажностью, пылью или периодическими мойками.

Технические характеристики

• Тип механизма: самовозврат - после нажатия кнопка возвращается в исходное положение автоматически
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Напряжение: до 380 В - рассчитана на работу в сетях переменного тока промышленного класса
• Диаметр монтажного отверстия: 22,5 мм - требует точного сверления под этот размер
• Цвета: зеленая кнопка "I" (пуск), красная кнопка "O" (остановка)
• Материал переднего кольца: металл - обеспечивает прочность и устойчивость к механическому износу
• Степень защиты: IP65 - полностью защищена от пыли и струй воды с любого направления
• Конструкция: высокая - увеличенная высота толкателя для удобного нажатия даже в перчатках
• Способ подключения: винтовые клеммы - надежное соединение проводов сечением до 2,5 мм2
• Форма линзы: прямоугольная - обеспечивает четкую видимость цвета и символа

Совместимость и монтаж

Кнопка SB4 SE совместима с любыми панелями, имеющими круглое отверстие диаметром 22,5 мм. Монтаж осуществляется через фиксирующую гайку с тыльной стороны. Для правильной установки необходимо:

• Использовать только отверстие указанного диаметра - меньшее вызовет повреждение корпуса, большее - снижает герметичность
• Не затягивать гайку слишком сильно - риск деформации металлического кольца
• Подключение проводов - к винтовым клеммам, помеченным L1/N1 (НО) и L2/N2 (НЗ); соблюдать полярность не требуется, так как контакты не зависят от напряжения

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного электрооборудования. Степень защиты IP65 позволяет применять его в средах с пылью и брызгами воды, что делает его безопасным для работы в цехах, на элеваторах, в пищевой и химической промышленности. Соответствие международным стандартам IEC 60947-5-1 подтверждает надежность коммутационных характеристик.

Преимущества

• Два функциональных элемента в одном корпусе - экономия места на панели
• Металлический корпус и переднее кольцо - долгий срок службы, устойчивость к ударным нагрузкам
• Четкая цветовая кодировка - зеленый "I" / красный "O" соответствуют международным стандартам безопасности
• Высокая конструкция - удобно нажимать даже в рабочих перчатках
• Винтовое подключение - не требует специальных инструментов, легко обслуживается

Ограничения применения

• Не предназначена для частых импульсных операций более 60 раз в минуту - возможен перегрев механизмов
• Работает только в постоянном режиме; не подходит для автономных систем с питанием ниже 24 В
• Не имеет световой индикации состояния - только цвет кнопки указывает на функцию
• Не рекомендуется для установки в местах с постоянным воздействием струй воды под давлением - IP65 не гарантирует защиту от мощных струй

Примеры использования

• Пульт управления конвейером - зеленая кнопка запускает ленту, красная - останавливает
• Щит управления насосной станцией - включение и экстренная остановка
• Оборудование для деревообработки - управление пилой и тормозом
• Автоматизированные линии на заводах - команды старта и стопа в составе панели HMI

Практические советы

• Перед монтажом проверьте глубину панели - высокая конструкция кнопки требует минимум 30–35 мм свободного пространства сзади
• При использовании в условиях вибраций используйте контргайку или герметик на резьбе
• Для длительной эксплуатации регулярно осматривайте контактную группу - особенно при работе с индуктивными нагрузками
• Артикул SB4BA73415 - заменяет аналоги других производителей с тем же форм-фактором и контактной схемой
• Если нужна индикация состояния - выбирайте модели с лампами, эта версия - только механическая кнопка
