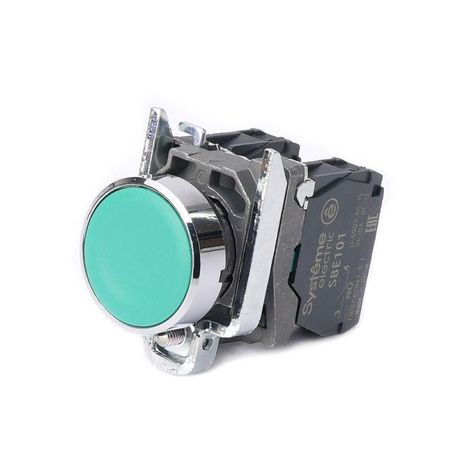

Кнопка модульная SB4 в сборе 22мм с возвратом металл 1НО+1НЗ зел. SE SB4BA35 APC

Кнопка модульная SB4 в сборе 22 мм зеленая с возвратом металл 1НО+1НЗ от бренда Systeme Electric - это надежный коммутирующий элемент для управления технологическим оборудованием. Артикул sb4ba35 предназначен для установки на панели щитов и машин, обеспечивая четкое управление циклами с помощью одного нормально открытого и одного нормально замкнутого контакта.

Назначение и область применения

Эта кнопка используется для ручного управления электрическими цепями в условиях промышленной среды. Подходит для запуска, остановки, сброса или сигнализации в системах автоматизации. Применяется в станках, конвейерах, шкафах управления, насосных станциях и других устройствах, где требуется механическое воздействие с гарантированным возвратом в исходное положение.

Технические характеристики

• Тип механизма: с самовозвратом - после нажатия возвращается в исходное состояние без внешней помощи
• Контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ) - позволяет управлять двумя цепями одновременно
• Рабочее напряжение: до 380 В переменного тока
• Диаметр отверстия для монтажа: 22,5 мм - совместим со стандартными круглыми отверстиями под кнопки 22 мм
• Степень защиты: IP65 - полностью защищена от пыли и стойка к струям воды из любого направления
• Материал корпуса: металл - повышает прочность и долговечность в агрессивных условиях
• Цвет кнопки: зеленый - соответствует стандарту безопасности для команд «пуск» или «рабочий режим»
• Цвет переднего кольца: хромированный металл - эстетичный вид, устойчив к коррозии
• Способ подключения: винтовые зажимы - надежное соединение проводов сечением до 2,5 мм2
• Форма толкателя: цилиндрический - удобен для нажатия пальцем или специальным рычагом
• Конструкция: плоская поверхность с круглой линзой - снижает риск зацепления и легко моется

Совместимость и монтаж

Кнопка модульная SB4 в сборе 22 мм зеленая с возвратом металл 1НО+1НЗ монтируется через фланец в панель толщиной до 6 мм. Для установки необходимо просверлить отверстие диаметром 22,5 мм. Переднее хромированное кольцо плотно прилегает к поверхности, обеспечивая герметичность. После вставки кнопки фиксируется гайкой с внутренней стороны панели. Подключение осуществляется к клеммам снизу - провода зачищаются на 8–10 мм и затягиваются отверткой. Не требует дополнительных адаптеров или переходников.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов для промышленных устройств управления. Защита IP65 гарантирует работу в помещениях с повышенной влажностью, пылью или возможным мытьем оборудования струей воды. Металлический корпус обеспечивает механическую устойчивость и снижает риск повреждений при ударах или вибрациях. Цветовая маркировка (зеленый) соответствует рекомендациям IEC 60073 для функций «пуск».

Преимущества

• Объединенные контакты НО и НЗ позволяют использовать одну кнопку вместо двух отдельных - экономия места в шкафу
• Металлический корпус и хромированное кольцо обеспечивают высокую износостойкость даже при частых нажатиях
• Самовозврат исключает необходимость в дополнительных пружинах или механизмах возврата
• Защита IP65 делает её пригодной для использования вне закрытых шкафов - например, на стенде или возле станка
• Винтовое подключение надежно работает при вибрациях и температурных колебаниях

Ограничения применения

• Не предназначена для работы при постоянном напряжении выше 380 В - использование в сетях постоянного тока требует проверки допустимости
• Не имеет световой индикации - нельзя использовать там, где нужна визуальная подсказка состояния
• Подходит только для ручного управления; несовместима с автоматическими системами дистанционного управления
• Не рассчитана на взрывоопасную среду - не имеет сертификата ATEX или IECEx
• Устанавливается только в панели толщиной до 6 мм - более толстые панели потребуют доработки крепления

Примеры использования

• Старт/стоп двигателя на конвейере - зеленая кнопка активирует питание, возврат прекращает работу
• Система аварийной остановки с параллельным сигналом - НО контакт запускает тревожную сигнализацию, НЗ размыкает основную цепь
• Щит управления насосной станцией - кнопка включает насос, а ее возврат выключает его после завершения цикла
• Линия сборки на пищевом предприятии - устойчивость к мойке и пыли позволяет использовать в условиях регулярной дезинфекции

Практические советы

• Перед монтажом проверьте точный диаметр отверстия - 22,5 мм требует сверления с минимальным допуском +-0,2 мм
• При использовании в вибрирующей среде используйте контргайку или фиксирующую смесь на резьбе
• Не применяйте силовые инструменты при затяжке клемм - перегрузка может повредить пластиковую втулку внутри
• Для длительной службы избегайте попадания масел и растворителей на поверхность кнопки - они могут повредить покрытие
• Если требуется несколько одинаковых кнопок - выбирайте партию с одним номером артикула sb4ba35, чтобы сохранить единый цвет и механизм
