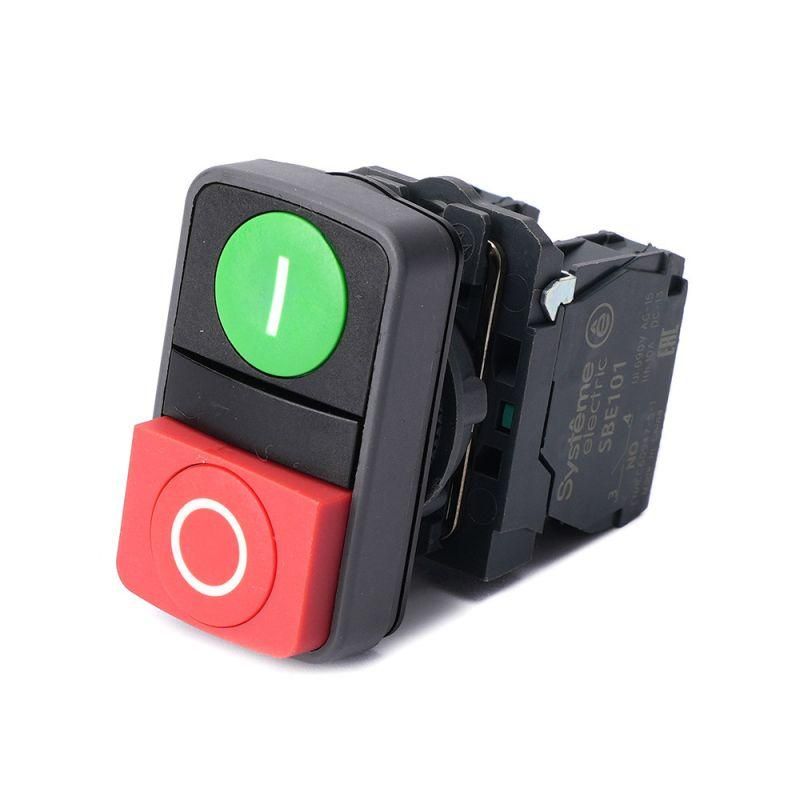

Кнопка двойная SB5 в сборе модуль 22мм зел."I"+красн. выступ."O" пластик 1НО+1НЗ SE SB5AL73415 APC

Кнопка двойная в сборе модуль 22мм зеленый "I" + красный выступ "O" пластик 1 нормально открытый + 1 нормально закрытый контакт SE - компактное устройство управления с двумя функциональными элементами и высокой степенью защиты IP65, предназначенное для установки на панели оборудования. Бренд Systeme Electric и артикул sb5al73415 указывают на принадлежность к надежной серии SB5, широко используемой в промышленной автоматизации.

Назначение и область применения

Эта кнопка используется для ручного управления технологическими процессами: запуск, остановка, сброс, аварийное отключение. Подходит для систем, где требуется одновременно управлять двумя цепями - например, включить двигатель (зеленая кнопка “I”) и отключить питание (красная кнопка “O”). Применяется в шкафах управления, на станках, конвейерах, насосных станциях, вентиляционных системах и других устройствах промышленного уровня.

Технические характеристики

• Тип изделия: кнопка с самовозвратом - после нажатия возвращается в исходное положение
• Количество контактов: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ)
• Рабочее напряжение: до 380 В переменного тока
• Диаметр монтажного отверстия: 22,5 мм - требует точного сверления
• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления
• Цвет исполнения: зеленая линза “I”, красная выступающая линза “O”, черное пластиковое переднее кольцо
• Конструкция: высокая - увеличенная глубина корпуса для удобства нажатия и лучшей фиксации
• Подключение: винтовые клеммы - надежное соединение проводов без пайки
• Материал корпуса: прочный термостойкий пластик
• Форма линзы: прямоугольная - обеспечивает четкую визуальную идентификацию состояния

Совместимость и монтаж

Кнопка совместима с любыми панелями, имеющими круглое отверстие диаметром 22,5 мм. Монтаж осуществляется через лицевую поверхность: кнопка вставляется в отверстие, фиксируется гайкой с внутренней стороны. Переднее кольцо плотно прилегает к поверхности, предотвращая попадание пыли и влаги. Для правильной установки проверьте толщину панели - она должна позволять надежно затянуть крепление. Не рекомендуется использовать в местах с постоянным механическим воздействием или вибрацией выше средних значений.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP65 гарантирует работу в условиях повышенной влажности, пыли и частой мойки. Напряжение 380 В позволяет применять кнопку в трехфазных сетях промышленного типа. Соответствие серийному решению Systeme Electric SB5 подтверждает соответствие европейским стандартам качества.

Преимущества

• Два цветовых элемента в одном корпусе - снижают риск ошибки оператора при управлении
• Высокая конструкция - удобна для нажатия даже в перчатках
• Пластиковое переднее кольцо - не проводит ток, безопасно при случайном касании
• Винтовое подключение - долговечное, легко обслуживается без специнструментов
• IP65 - работает в сложных условиях: цеха, улицы, пищевые производства

Ограничения применения

• Не предназначена для работы при напряжении выше 380 В - возможен пробой изоляции
• Не подходит для взрывоопасных зон - отсутствует взрывозащита (Ex-маркировка)
• Пластиковый корпус не рассчитан на ударные нагрузки - не применяйте там, где возможны механические повреждения
• Не имеет световой индикации - только цветовая маркировка; в темноте может быть трудно различить
• Количество переключающих контактов равно нулю - это не комбинированное реле, а просто кнопка с двумя контактами

Примеры использования

• Управление станком: зеленая кнопка “I” - запуск, красная “O” - экстренная остановка
• Шкаф управления HVAC: “I” - включение вентилятора, “O” - отключение системы
• Линия упаковки: “I” - активация конвейера, “O” - сброс аварии
• Освещение в помещении: “I” - вкл., “O” - выкл. (при необходимости двухпозиционного контроля)

Практические советы

• Перед монтажом проверьте диаметр отверстия - 22,5 мм требует точного сверления; меньшее отверстие не позволит установить кнопку
• При подключении проводов используйте кабели с сечением до 2,5 мм2 - оптимально для винтовых клемм
• Не затягивайте фиксирующую гайку слишком сильно - можно треснуть пластик
• Для длительной службы избегайте установки рядом с источниками тепла выше 60C
• Артикул sb5al73415 - единственный номер для заказа запасных частей; сохраните его при ремонте
• Если нужна индикация состояния - дополняйте эту кнопку внешними сигналами (сигнальные лампы)
