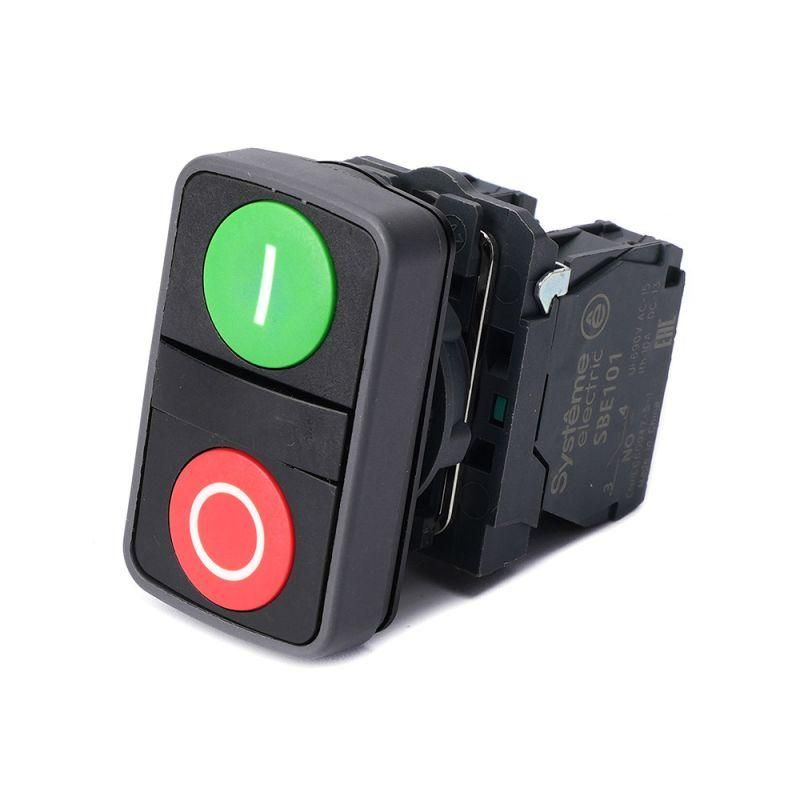

Кнопка двойная SB5 в сборе модуль 22мм зел."I"+красн."O" пластик 1НО+1НЗ SE SB5AA73415 APC

Кнопка двойная в сборе модуль 22мм зеленый "I"+красный "O" пластик 1 нормально открытый + 1 нормально закрытый контакт SE - компактное устройство управления с двумя цветными клавишами и комбинированными контактами, предназначенное для установки на панели оборудования. Бренд Systeme Electric и артикул sb5aa73415 указывают на принадлежность к надежной серии SB5, используемой в промышленной автоматизации.

Назначение и область применения

Эта кнопка используется для ручного управления технологическими процессами: запуск, остановка, сброс, аварийное отключение. Цветовая кодировка - зеленая клавиша "I" (включить) и красная "O" (остановить) - соответствует международным стандартам безопасности. Подходит для установки в щитах управления, на станках, конвейерах, насосных станциях и других устройствах, где требуется четкая визуальная индикация состояния.

Технические характеристики

• Тип контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Рабочее напряжение: до 380 В переменного тока
• Защита от внешних воздействий: IP65 - полная защита от пыли и струй воды из любого направления
• Диаметр монтажного отверстия: 22,5 мм
• Тип толкателя: двойной - две отдельные клавиши, действуют независимо
• Механизм: самовозврат - после нажатия клавиши возвращается в исходное положение
• Подключение: винтовые клеммы - удобны для многожильных и одножильных проводов
• Материал корпуса: пластик
• Цвета: зеленая клавиша ("I"), красная клавиша ("O"), черное переднее кольцо
• Форма линзы: прямоугольная - обеспечивает равномерную подсветку и устойчивость к царапинам
• Конструкция: высокая - увеличенная глубина корпуса для лучшей фиксации и защиты внутренней части

Совместимость и монтаж

Кнопка совместима со стандартными монтажными отверстиями диаметром 22–22,5 мм, типичными для промышленных панелей. Монтаж осуществляется через лицевую поверхность: механизм вставляется в отверстие, фиксируется гайкой сзади. Переднее кольцо из пластика плотно прилегает к поверхности, предотвращая попадание пыли и влаги. Для правильной установки проверьте толщину панели - она должна позволять надежно затянуть крепление без деформации.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что делает его пригодным для работы в условиях повышенной влажности, пыли и мытья. Применение цветовой кодировки "зеленый = вкл", "красный = выкл" соответствует ГОСТ IEC 60073. Конструкция исключает случайное одновременное нажатие обоих клавиш благодаря механической разнесённости толкателей.

Преимущества

• Комбинированная схема контактов (НО+НЗ) позволяет использовать одну кнопку для управления цепями с различной логикой - например, включение одного устройства и отключение другого
• Высокая конструкция снижает риск повреждения контактов при ударах или вибрации
• Пластиковый корпус и переднее кольцо устойчивы к химическим веществам, часто встречающимся на промышленных объектах
• Винтовое подключение обеспечивает долговечный контакт даже при частых вибрациях
• Яркая цветовая индикация уменьшает вероятность ошибки оператора

Ограничения применения

• Не предназначена для постоянного давления - только для импульсного нажатия (самовозврат)
• Напряжение 380 В допустимо только для переменного тока; использование в цепях постоянного тока требует проверки спецификаций производителя
• IP65 защищает от брызг, но не от длительного погружения или струй под высоким давлением
• Пластиковые детали менее устойчивы к механическому износу в условиях экстремальных температур ниже –25C или выше +70C

Примеры использования

• Управление станком: зеленая кнопка запускает двигатель, красная - останавливает его и активирует тормоз
• Автоматический конвейер: кнопка "I" включает ленту, "O" останавливает и переводит систему в режим ожидания
• Щит управления освещением: одна кнопка включает свет, вторая - отключает питание всей группы
• Аварийная остановка на участке с опасностью: сочетание двух функций в одном устройстве экономит место и ускоряет реакцию

Практические советы

• Перед монтажом убедитесь, что диаметр отверстия точно соответствует 22,5 мм - меньшее отверстие не позволит установить кнопку, большее - вызовет люфт
• При подключении проводов используйте наконечники для многожильных жил - это повысит надежность контакта
• Не применяйте кнопку в средах с агрессивными химикатами (например, растворители, кислоты) - пластик может разрушаться
• Проверяйте состояние контактов периодически, особенно в условиях вибрации - окисление или нагрев могут снизить срок службы
• Для сложных схем управления рекомендуется составить принципиальную схему подключения до монтажа - НО и НЗ контакты работают одновременно, но противоположно
