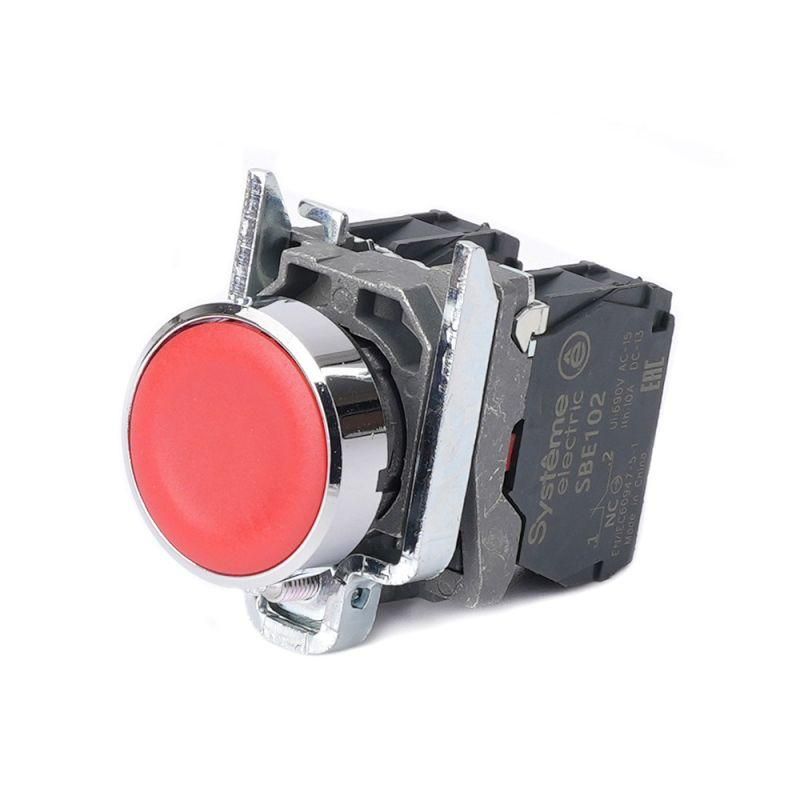

Кнопка модульная SB4 в сборе 22мм с возвратом металл 1НО+1НЗ красн. SE SB4BA45 APC

Кнопка модульная в сборе 22 мм с возвратом металл 1НО+1НЗ красная от бренда Systeme Electric (арт. sb4ba45) предназначена для ручного управления и сигнализации в промышленных системах. Её прочный металлический корпус и высокая степень защиты делают её надёжным решением для жёстких условий эксплуатации.

Назначение и область применения

Эта кнопка используется для запуска, остановки или аварийной остановки оборудования через замыкание и размыкание цепей. Подходит для установки в панели управления на производствах, в станках, конвейерах, шкафах автоматизации и других местах, где требуется надёжный ручной контроль. Применяется в промышленном оборудовании, объектах инфраструктуры и гражданском строительстве.

Технические характеристики

• Тип механизма: с самовозвратом - после нажатия возвращается в исходное положение самостоятельно
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - позволяет управлять двумя цепями одновременно
• Напряжение питания: до 380 В - совместима с промышленными сетями переменного тока
• Диаметр отверстия для монтажа: 22,5 мм - соответствует стандартному размеру 22 мм с допуском
• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления
• Материал корпуса: металл - обеспечивает механическую прочность и долговечность
• Цвет кнопки: красный - универсальный цвет для команд «остановка» или «авария»
• Цвет переднего кольца: хромированный металл - эстетичный и устойчивый к коррозии
• Форма толкателя: цилиндрический - удобен для нажатия пальцем или специальным рычагом
• Способ подключения: винтовые зажимы - надёжное соединение проводов без пайки

Совместимость и монтаж

Кнопка sb4ba45 монтируется на лицевую панель через круглое отверстие диаметром 22,5 мм. Передний хромированный обод плотно фиксируется в отверстии, предотвращая люфт. Для установки потребуется стандартный инструмент: отвертка для затяжки винтовых клемм и сверло подходящего диаметра. Обратите внимание: отверстие должно быть точно вырезано - меньшее отверстие не позволит установить кнопку, большее - нарушит герметичность и внешний вид.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что гарантирует работу в условиях повышенной влажности, пыли и воздействия моющих средств. Конструкция выполнена в соответствии с международными стандартами безопасности для промышленных устройств управления. Материалы корпуса не поддерживают горение и устойчивы к механическим повреждениям.

Преимущества

• Комбинированная контактная группа (1НО+1НЗ) позволяет реализовать сложную логику управления без дополнительных компонентов
• Металлический корпус и хромированное кольцо обеспечивают долгий срок службы даже в агрессивной среде
• Высокая степень защиты IP65 снижает риск отказа из-за попадания пыли или влаги
• Ярко выраженный красный цвет легко заметен в любой освещённости - важен для экстренных ситуаций
• Самовозврат обеспечивает точное управление без необходимости удерживать кнопку

Ограничения применения

• Не предназначен для постоянного нажатия - механизм рассчитан на импульсное действие
• Рабочее напряжение максимум 380 В - нельзя использовать в сетях выше этого значения
• Не имеет световой индикации - не подходит для задач, требующих визуального подтверждения состояния
• Подключение только через винтовые клеммы - несовместима с быстроразъёмными разъёмами типа M12
• Устанавливается только на плоские поверхности - не подходит для криволинейных или гибких панелей

Примеры использования

• Аварийная остановка станка на производстве - красная кнопка sb4ba45 активирует цепь размыкания
• Управление конвейером: НО-контакт запускает двигатель, НЗ-контакт отключает сигнал тревоги
• Шкаф управления насосной станцией - кнопка включает/выключает питание с возможностью немедленного отключения
• Пульт оператора на объекте ЖКХ - ручное управление клапанами или вентиляторами

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен быть 22–22,5 мм; используйте метчик или сверло с точным размером
• При подключении проводов не перегибайте жилы - они должны входить в клемму свободно, без усилия
• Для длительной работы в условиях вибраций рекомендуется дополнительно закрепить кнопку контргайкой или клеем на резьбе
• Не применяйте эту кнопку там, где нужна индикация состояния - выбирайте модель с лампой, если требуется визуальное подтверждение
• При замене старой кнопки убедитесь, что новая sb4ba45 имеет ту же комбинацию контактов (1НО+1НЗ) - иначе система не будет работать правильно
