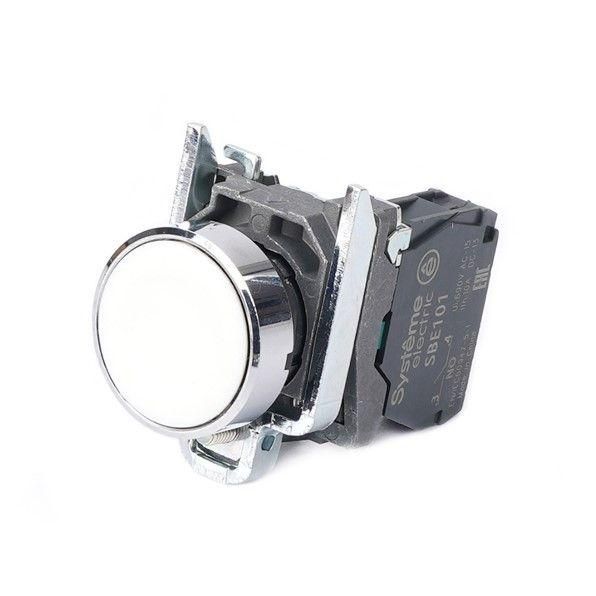

Кнопка модульная SB4 в сборе 22мм с возвратом металл 1НО бел. SE SB4BA11 APC

Кнопка в сборе модульная 22мм белая с возвратом металл 1НО SE (артикул sb4ba11, бренд Systeme Electric) - это надёжный коммутирующий элемент для управления технологическим оборудованием, предназначен для установки на лицевые панели и обеспечивает механический самовозврат после нажатия.

Назначение и область применения

Эта кнопка используется для ручного управления электрическими цепями в промышленной автоматике. Подходит для запуска, остановки или сигналов аварийной остановки на станках, конвейерах, пультах управления, щитах распределения и других устройствах. Благодаря высокой степени защиты и прочному металлическому корпусу, её можно устанавливать в условиях повышенной запылённости, влажности или воздействия моющих средств - например, на пищевых производствах, в логистических комплексах или на объектах ЖКХ.

Технические характеристики

• Тип механизма: Самовозврат - кнопка возвращается в исходное положение после освобождения;
• Контакты: 1 нормально открытый (1НО) - замыкает цепь только при нажатии;
• Рабочее напряжение: до 380 В переменного тока;
• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления;
• Диаметр монтажного отверстия: 22,5 мм - требует точного сверления под этот размер;
• Цвет: белый, матовый - обеспечивает хорошую видимость и контраст;
• Форма линзы: круглая, плоская - снижает риск повреждений при случайном ударе;
• Тип толкателя: цилиндрический - равномерное усилие при нажатии;
• Подключение: винтовые зажимы - совместимы с проводами до 2,5 мм2;
• Материал переднего кольца: металл - устойчив к механическим нагрузкам и химическому воздействию;
• Способ монтажа: фиксация через лицевую панель с помощью гайки с внутренней стороны.

Совместимость и монтаж

Кнопка sb4ba11 предназначена для установки в панели толщиной до 6 мм. Для монтажа требуется просверлить отверстие диаметром 22,5 мм - точно соответствует спецификации. После вставки кнопки закручивается металлическая гайка с тыльной стороны. Кабель подключается к контактным болтам внутри корпуса - рекомендуется использовать наконечники типа “штыревые” или “пальчиковые”. Наличие переднего кольца позволяет легко вынимать устройство при необходимости замены без демонтажа всей панели.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP65 гарантирует работу в средах с высокой влажностью и пылевой нагрузкой. Производитель Systeme Electric применяет материалы, устойчивые к старению и коррозии. Серия SB4 прошла сертификацию по международным стандартам IEC 60947-5-1 для аппаратов управления.

Преимущества

• Металлический корпус обеспечивает долговечность даже при частом использовании;
• Самовозврат исключает необходимость в дополнительных приводах или системах возврата;
• Высокая степень защиты IP65 делает её пригодной для жестких условий эксплуатации;
• Чёткая визуальная индикация цвета - белая кнопка хорошо заметна на фоне темных панелей;
• Унифицированный размер 22 мм - совместима со стандартными монтажными рамками и панелями.

Ограничения применения

• Не предназначена для постоянного поддержания состояния - только импульсное управление;
• Не имеет световой индикации - нельзя использовать как сигнальную лампу;
• Не рассчитана на напряжение выше 380 В - использование в сетях 440 В или более опасно;
• Запрещено погружать в жидкости - IP65 не предусматривает длительного контакта с водой;
• Не подходит для взрывоопасных зон - отсутствует взрывозащита Ex.

Примеры использования

• Стартовая кнопка на станке ЧПУ;
• Аварийная остановка на конвейере;
• Управление насосом в канализационной станции;
• Кнопка вызова персонала в административном шкафу;
• Переключатель режима работы в системе вентиляции.

Практические советы

• При монтаже проверьте глубину отверстия - она должна позволять плотно прилегать заднюю часть кнопки к поверхности панели;
• Не затягивайте гайку слишком сильно - это может деформировать резьбу или треснуть пластиковую основу;
• Для многократного использования в вибрационных средах используйте антивибрационные прокладки под панель;
• При подключении проводов соблюдайте полярность - хотя для кнопки 1НО она не важна, важно правильно определить цепь управления;
• Проверяйте состояние контактов каждые 6–12 месяцев при активном использовании - окисление может увеличить переходное сопротивление.
