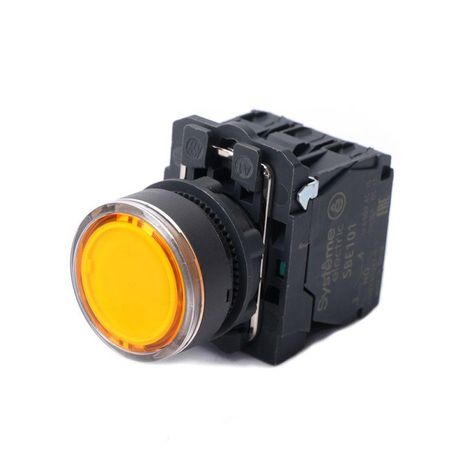

Кнопка модульная SB5 с подсветкой в сборе 22мм пластик 24ВDC 1НО+1НЗ желт. SE SB5AW35B5 APC

Кнопка модульная с подсветкой в сборе 22мм желтая пластик 24ВDC 1НО+1НЗ SB5, SE - это компактное устройство управления с индикацией состояния, предназначенное для установки на панели оборудования. Бренд Systeme Electric и артикул sb5aw35b5 указывают на серию SB5, которая обеспечивает надежную работу в промышленной среде благодаря защите IP65 и питанию 24 В постоянного тока.

Назначение и область применения

Кнопка используется для ручного управления технологическими процессами: запуск, остановка, сброс, аварийное отключение. Подсветка позволяет визуально определить состояние устройства даже в условиях плохой освещённости. Применяется в шкафах управления, на станках, конвейерах, системах автоматизации, в зонах с высокой влажностью или пылью - например, на пищевых производствах, в логистических центрах и на объектах ЖКХ.

Технические характеристики

• Напряжение питания подсветки: 24 В DC (совместимо с большинством промышленных контроллеров)
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - позволяют управлять двумя цепями одновременно
• Диаметр монтажного отверстия: 22,5 мм - совместима со стандартными отверстиями 22 мм
• Подсветка: LED, белый свет, энергоэффективная, долговечная
• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления
• Материал корпуса: пластик - легкий, устойчив к химическим воздействиям, не проводит ток
• Цвет кнопки: оранжевый (в описании указано “желтая” - возможно, различие в восприятии цвета; фактический цвет - оранжевый)
• Цвет переднего кольца: черный, пластиковый - контрастный, повышает видимость
• Тип механизма: самовозвратный - после нажатия возвращается в исходное положение
• Способ подключения: винтовые зажимы - надежное соединение, допускает многократное подключение

Совместимость и монтаж

Кнопка SB5, SE монтируется на лицевую панель через круглое отверстие диаметром 22,5 мм. Для установки требуется только сверление и фиксация с помощью резьбового крепления внутри корпуса. Передний черный пластиковый обод обеспечивает плотное прилегание к поверхности. Подключаются два силовых провода к контактам N/O и N/C, один - к подсветке (24 В DC). Совместима с любыми контроллерами, реле и PLC, работающими на 24 В постоянного тока. Не требует дополнительных адаптеров или переходников.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что гарантирует безопасную эксплуатацию в пыльных и влажных помещениях. Материалы корпуса не поддерживают горение. Отсутствие металлических частей снижает риск короткого замыкания. Сертификаты производителя подтверждают соответствие международным стандартам безопасности для промышленного оборудования.

Преимущества

• Комбинированные контакты (1НО+1НЗ) позволяют использовать одну кнопку вместо двух - экономия места в шкафу
• LED-подсветка работает от 24 В DC - совместима с промышленными источниками питания без преобразователей
• Защита IP65 - выдерживает мойку, влагу, пыль, подходяща для жестких условий
• Пластиковая конструкция - не нагревается, не вызывает электромагнитных помех
• Яркий оранжевый цвет и черное кольцо обеспечивают хорошую узнаваемость в операторской среде

Ограничения применения

• Не предназначена для работы при напряжении выше 24 В - использование другого напряжения приведёт к выходу LED из строя
• Не подходит для взрывоопасных зон (не имеет взрывозащиты Ex)
• Пластиковый корпус не рекомендован для мест с механическими ударами или абразивной средой
• Работает только при наличии внешнего источника 24 В DC для подсветки - внутренней батареи нет
• Управление одним элементом - нельзя коммутировать более одной цепи без дополнительных устройств

Примеры использования

• Старт/стоп станка на линии сборки - кнопка включает двигатель и одновременно активирует сигнал тревоги через НЗ контакт
• Аварийная остановка на конвейере - ярко подсвечивается при нажатии, легко заметна издалека
• Шкаф управления насосной станцией - кнопка включения с индикацией состояния в помещении с повышенной влажностью
• Пульт управления на объекте ЖКХ - управление освещением или вентиляцией в подвале

Практические советы

• Перед монтажом проверьте точный диаметр отверстия - 22,5 мм требуются минимальные зазоры для свободной установки
• При подключении подсветки соблюдайте полярность: "+" и "-" должны соответствовать маркировке на клеммах
• Не используйте кнопку в качестве главного рубильника - она рассчитана на слабые нагрузки, только на управление
• Для длительной службы избегайте попадания масел и растворителей на пластиковые поверхности
• Если нужна кнопка с другой цветовой индикацией - в серии SB5 доступны аналоги с красным, зеленым и синим LEDs
