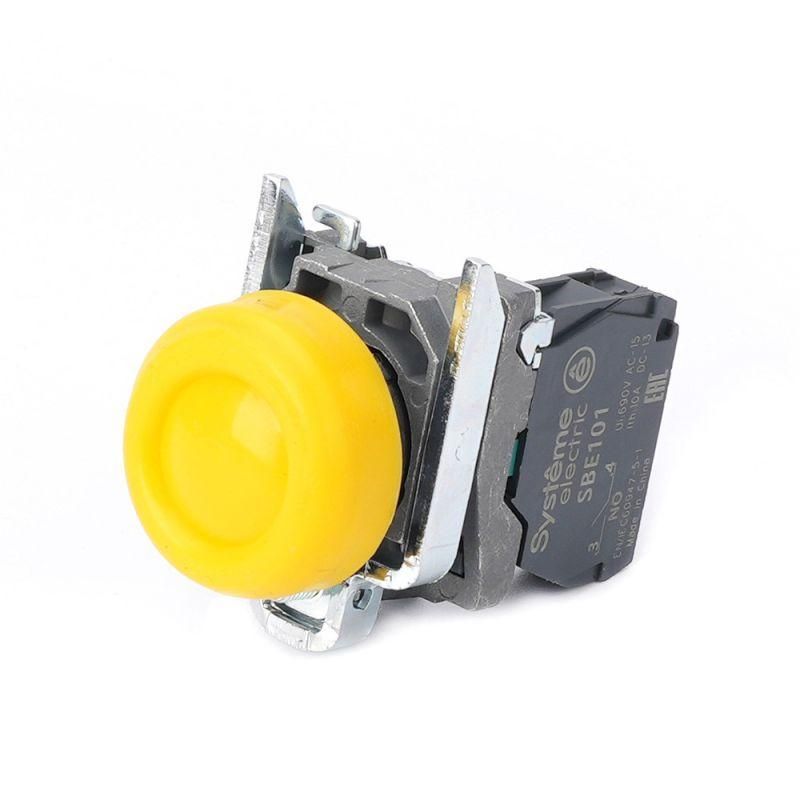

Кнопка модульная SB4 в сборе 22мм выступающая с возвратом металл 1НО желт. SE SB4BP51 APC

Кнопка в сборе модульная 22мм выступающая желтая с возвратом металл 1НО SE - это надёжный коммуникационный элемент серии SB4 от Systeme Electric, предназначенный для ручного управления и сигнализации на промышленном оборудовании. Артикул sb4bp51 обеспечивает механический самовозврат, высокую устойчивость к внешним воздействиям и совместим с типичными панелями управления.

Назначение и область применения

Эта кнопка используется для запуска, остановки или сигналов в системах автоматизации. Подходит для установки на панели станков, конвейеров, щитов управления, насосных станций и других устройств, где требуется четкая визуальная и тактильная обратная связь. Жёлтый цвет соответствует стандартным требованиям безопасности для предупредительных команд. Применяется в условиях повышенной запылённости, влаги и механических нагрузок - например, на заводах, в пищевой промышленности, на транспорте и в жилой инфраструктуре.

Технические характеристики

• Тип механизма: Самовозврат - после нажатия кнопка возвращается в исходное положение без внешней помощи
• Контакты: 1 нормально открытый (1НО) - замыкает цепь только во время нажатия
• Диаметр монтажного отверстия: 22,5 мм - требует точного сверления под этот размер
• Материал корпуса: Металл - повышает прочность и долговечность против ударов и деформаций
• Цвет: Жёлтый - визуальное отличие для предупредительных функций
• Конструкция: Высокая форма - увеличенная высота толкателя для удобного нажатия даже в перчатках
• Тип толкателя: Цилиндрический выступающий - обеспечивает чёткий ход и минимальную вероятность заедания
• Степень защиты: IP65 - полностью герметична от пыли и защищена от струй воды из любого направления
• Напряжение: до 380 В - рассчитана на работу в сетях переменного тока средней мощности
• Подключение: Винтовые зажимы - надёжное соединение проводов без пайки
• Форма линзы: Круглая - равномерное освещение при использовании с индикаторами

Совместимость и монтаж

Кнопка sb4bp51 устанавливается в панели через круглое отверстие диаметром 22,5 мм. Для фиксации используется резьбовое крепление с гайкой сзади. Совместима с другими компонентами серии SB4 - можно сочетать с индикаторами, световыми сигнализаторами и другими кнопками одного форм-фактора. Не требует специальных инструментов: достаточно отвёртки для подключения проводов и ключа для затяжки крепления. Перед установкой проверьте глубину панели - задняя часть кнопки имеет значительный выступ, необходим свободный объём минимум 40–50 мм.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что делает его безопасным для использования в сырых, пыльных и агрессивных средах. Напряжение 380 В позволяет работать в большинстве промышленных сетей без дополнительных преобразователей. Конструкция выполнена в соответствии с международными стандартами на устройства управления - не содержит материалов, опасных при эксплуатации. Не предназначен для взрывоопасных зон (не имеет маркировки Ex).

Преимущества

• Металлический корпус обеспечивает длительный срок службы даже при частых нажатиях
• Высокий толкатель легко доступен при работе в перчатках или с ограниченной видимостью
• IP65 гарантирует отказоустойчивость в сложных условиях - не требует частого обслуживания
• Самовозврат снижает риск случайного постоянного включения оборудования
• Жёлтый цвет стандартизирован для предупредительных операций - снижает вероятность ошибочного действия

Ограничения применения

• Не подходит для взрывоопасных зон - отсутствует сертификат ATEX/IECEx
• Работает только при напряжении до 380 В - нельзя использовать в высоковольтных системах выше этого значения
• Не имеет внутренней подсветки - если нужна индикация состояния, требуется внешний источник света
• Запрещено погружать в жидкости - IP65 не предусматривает длительное нахождение под водой
• Не рекомендовано использование в условиях постоянных вибраций выше 10g - возможна потеря контакта

Примеры использования

• Стартовая кнопка на станке ЧПУ - активирует цикл обработки
• Аварийная остановка на конвейере - немедленное прекращение движения при аварии
• Сигнал тревоги в системе вентиляции - оповещение о перегреве
• Переключение режимов работы в щите управления водоснабжения
• Ручной запуск насоса на очистных сооружениях

Практические советы

• При монтаже используйте только подходящие по диаметру отверстия - 22,5 мм. Отклонение более +-0,5 мм может вызвать люфт или невозможность фиксации
• Проверьте толщину панели - она должна быть не менее 1,5 мм и не более 8 мм для надёжной затяжки крепления
• При подключении проводов соблюдайте максимальное сечение - до 2,5 мм2; слишком толстые провода могут повредить зажимы
• Для многократного использования в условиях пыли регулярно протирайте поверхность кнопки - грязь может попасть под толкатель и нарушить возврат
• Если требуется индикация состояния, дополняйте кнопку отдельным LED-индикатором того же форм-фактора
• Не применяйте смазку внутри механизма - это может привести к адгезии пыли и заклиниванию
