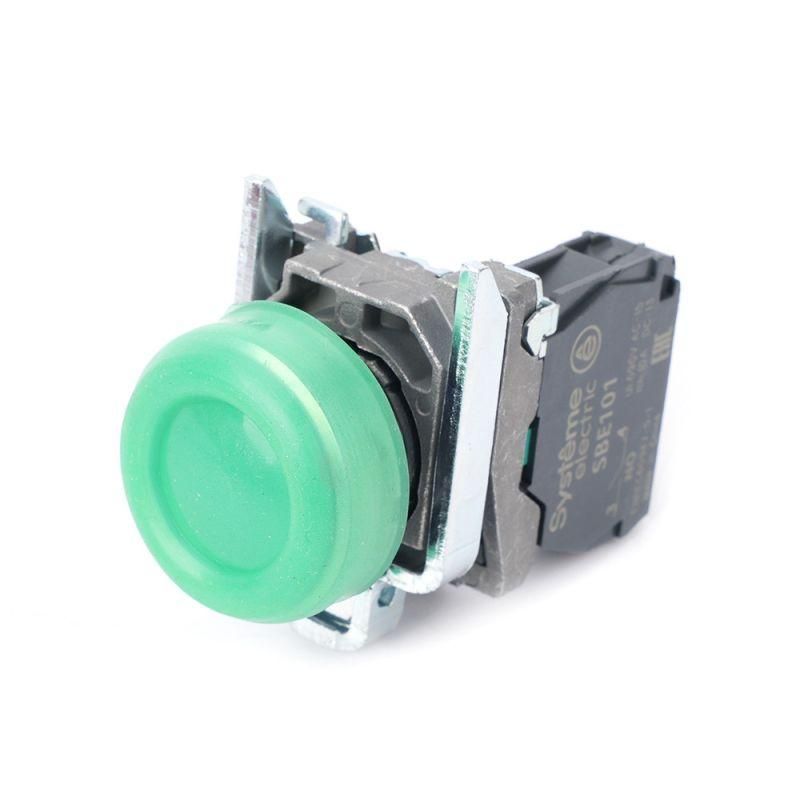

Кнопка модульная SB4 в сборе 22мм выступающая с возвратом металл 1НО зел. SE SB4BP31 APC

Кнопка в сборе модульная 22мм выступающая зеленая с возвратом металл 1НО SE от бренда Systeme Electric (артикул sb4bp31) - это надежный коммутирующий элемент для управления технологическим оборудованием. Она предназначена для установки на панели и обеспечивает механический самовозврат после нажатия, что делает её идеальной для операций, требующих точечного управления.

Назначение и область применения

Эта кнопка используется для ручного управления электрическими цепями в условиях промышленной среды. Подходит для запуска, остановки или сигналов на станках, конвейерах, насосных станциях, щитах управления и других системах, где требуется четкая и безопасная реакция на действие оператора. Благодаря высокой степени защиты и прочному металлическому корпусу, кнопка sb4bp31 применяется в помещениях с повышенной влажностью, пылью или риском механических повреждений.

Технические характеристики

• Тип механизма: Самовозврат - после нажатия кнопка автоматически возвращается в исходное положение;
• Контакты: 1 нормально открытый контакт (1НО) - замыкает цепь только во время нажатия;
• Рабочее напряжение: до 380 В переменного тока;
• Диаметр монтажного отверстия: 22,5 мм - соответствует стандартным отверстиям под 22 мм кнопки;
• Цвет: Зеленый - согласно международным стандартам, указывает на команду “пуск” или “включение”;
• Конструкция: Высокий толкатель - удобен для нажатия даже при использовании перчаток;
• Материал корпуса: Металл - устойчив к ударным нагрузкам и коррозии;
• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления;
• Способ подключения: Винтовые клеммы - надежное соединение проводов сечением до 2,5 мм2;
• Форма линзы: Круглая - равномерное рассеивание света при наличии индикации;
• Управление: Одиночный управляющий элемент - не имеет дополнительных функций (например, аварийной остановки).

Совместимость и монтаж

Кнопка sb4bp31 совместима с любыми стандартными панелями, имеющими круглое отверстие диаметром 22–23 мм. Для монтажа необходимо просверлить отверстие точно по размеру, вставить кнопку до фиксации кольцом и затянуть гайку с тыльной стороны. Напряжение питания не подключается к самой кнопке - она работает как механический переключатель в цепях управления. Подключение выполняется через винтовые клеммы, расположенные внутри корпуса. Не рекомендуется использовать в местах с постоянным воздействием струй воды под давлением - IP65 не гарантирует защиту от мощных струй.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP65 обеспечивает работу в условиях производства, где возможны брызги воды, пылевая среда или частая мойка оборудования. Цветовая маркировка (зеленый) соответствует ГОСТ Р 50030.5.1 и IEC 60947-5-1, что снижает вероятность ошибочных действий оператора.

Преимущества

• Металлический корпус увеличивает срок службы по сравнению с пластиковыми аналогами;
• Высокий цилиндрический толкатель легко нажимается даже в перчатках или при ограниченном доступе;
• Автоматический возврат исключает необходимость в двойном нажатии для отмены действия;
• IP65 позволяет использовать в сырых, пыльных или агрессивных средах без дополнительных кожухов;
• Винтовое подключение обеспечивает долговечную связь без необходимости периодической подтяжки.

Ограничения применения

• Не предназначен для работы в качестве главного выключающего устройства - только для управления вторичными цепями;
• Не имеет встроенной индикации - если нужна подсветка, требуется внешний источник;
• Поддерживает только один контакт (1НО); для сложных схем потребуется несколько кнопок или другая модель;
• Не следует использовать в взрывоопасных зонах - отсутствует сертификат ATEX/IECEx;
• Рабочее напряжение 380 В - не подходит для сетей выше этого значения без дополнительной защиты.

Примеры использования

• Стартовая кнопка на станке ЧПУ для активации рабочего цикла;
• Кнопка включения насоса в системе водоснабжения;
• Управление конвейером на пищевом производстве;
• Локальный пульт управления вентиляцией в подвале;
• Аварийный стоп в составе системы с другими кнопками (красная - остановка, зеленая - запуск).

Практические советы

• Перед монтажом проверьте глубину отверстия - высокий толкатель требует достаточного свободного пространства сзади;
• При подключении используйте провода с жилами не более 2,5 мм2 - большие сечения могут не войти в клеммы;
• Для длительной эксплуатации в условиях вибраций закрепите кнопку дополнительно контргайкой;
• Если планируете групповое использование нескольких кнопок - выбирайте модели одной серии (SB4) для единообразия и совместимости;
• Не используйте кнопку sb4bp31 в качестве основного рубильника - она не рассчитана на отключение нагрузки свыше 10 А без специального контактора.
