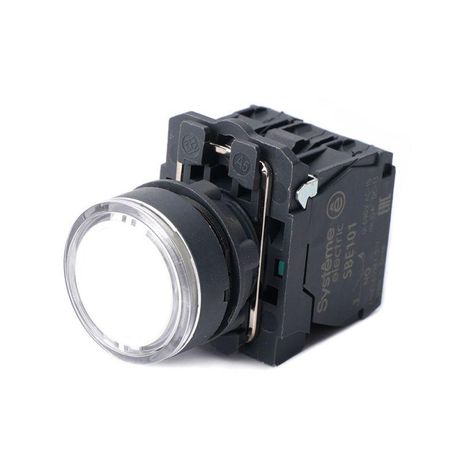

Кнопка модульная SB5 с подсветкой в сборе 22мм пластик 24ВDC 1НО+1НЗ бел. SE SB5AW31B5 APC

Кнопка модульная с подсветкой в сборе 22мм пластик 24ВDC 1НО+1НЗ SB5 - это компактное устройство управления с индикацией состояния, предназначенное для установки на панели оборудования. Бренд Systeme Electric и артикул sb5aw31b5 указывают на серийную продукцию, надёжно зарекомендовавшую себя в промышленной автоматизации.

Назначение и область применения

Кнопка модульная с подсветкой в сборе 22мм пластик 24ВDC 1НО+1НЗ SB5 используется для ручного управления электрическими цепями в условиях промышленной среды. Подсветка позволяет легко определить состояние кнопки даже при слабом освещении. Применяется в панелях управления станков, конвейеров, систем аварийной остановки, шкафах распределения электроэнергии и других устройствах, где требуется визуальная индикация активного состояния.

Технические характеристики

• Напряжение питания подсветки: 24 В постоянного или переменного тока (AC/DC)
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Диаметр монтажного отверстия: 22,5 мм
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Тип механизма: самовозвратный (не фиксируется, возвращается в исходное положение после отпускания)
• Тип лампы: LED - энергоэффективная, долговечная, работает при 24 В
• Тип толкателя: цилиндрический, плоская форма
• Способ подключения: винтовые зажимы
• Цвет корпуса: белый; цвет переднего кольца: чёрный
• Материал корпуса: пластик
• Конструкция линзы: круглая, равномерно рассеивает свет

Совместимость и монтаж

Кнопка модульная с подсветкой в сборе 22мм пластик 24ВDC 1НО+1НЗ SB5 устанавливается в панель через отверстие диаметром 22,5 мм. Для монтажа необходимо просверлить отверстие точно по размеру - допуск менее +-0,2 мм обеспечит плотную посадку и сохранение степени защиты IP65. Передний буртик с чёрным кольцом фиксируется за счёт защёлок внутри корпуса. Подключение осуществляется через винтовые клеммы - провода до 2,5 мм2. Не требует дополнительных креплений. Совместим со всеми стандартными модульными панелями, соответствующими габаритам 22 мм.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что делает его пригодным для использования в помещениях с повышенной запылённостью, влажностью или возможностью мытья оборудования струёй воды. Материалы корпуса - термостойкий пластик, не поддерживающий горение. Работает в температурном диапазоне, типичном для промышленной автоматики (-25C…+55C), хотя точные пределы в документации не указаны - рекомендуется проверять условия эксплуатации согласно спецификации Systeme Electric.

Преимущества

• Встроенная LED-подсветка снижает риск ошибочного управления в условиях плохого освещения
• Комбинированные контакты (1НО+1НЗ) позволяют использовать одну кнопку для управления двумя цепями одновременно
• Плоская форма и контрастные цвета (белый корпус, чёрное кольцо) обеспечивают хорошую видимость и эргономику
• IP65 защищает от внешних воздействий, продлевая срок службы в агрессивной среде
• Самовозвратный механизм исключает случайную фиксацию, повышает безопасность оператора

Ограничения применения

• Не предназначена для работы при напряжениях выше 24 В - использование другого напряжения выведет подсветку из строя
• Подсветка не яркая - не подходит для условий прямого солнечного света
• Контакты не рассчитаны на высокие токи - максимальная нагрузка не указана, но по аналогии с аналогичными изделиями - до 5 А
• Пластиковый корпус не подходит для взрывоопасных зон (Ex-зоны)
• Отсутствие фиксации - не годится для функций “вкл./выкл.”, требующих удержания в одном состоянии

Примеры использования

• Кнопка аварийной остановки на станке с индикацией активного состояния
• Управление пуском/остановкой конвейера с сигналом “работает”
• Ручной запуск насоса в системе водоснабжения
• Переключение режимов в щите управления HVAC
• Сигнализация готовности системы в логистических комплексах

Практические советы

• При монтаже используйте сверло точно 22,5 мм - меньший диаметр затруднит установку, больший - нарушит герметичность IP65
• Проверьте полярность при подключении LED - хотя подсветка работает на переменном токе, при постоянном лучше соблюдать правильную полярность для максимума срока службы
• Не применяйте кнопку в местах с частыми механическими ударами - пластиковый корпус хрупче металлического
• Для многократного использования в циклических процессах (например, на конвейере) регулярно проверяйте контактную группу на окисление - особенно при наличии влаги
• Артикул sb5aw31b5 совпадает с другими изделиями серии SB5 - можно заменить аналогичными моделями при необходимости, если параметры совпадают
