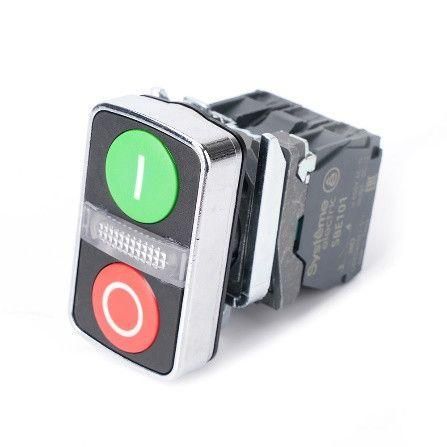

Кнопка двойная SB4 в сборе модуль 22мм зел."I"+сигн. лампа+красн."О" металл 230В AC 1НО+1НЗ SE SB4BW7A3741M5 APC

Кнопка двойная в сборе модуль 22мм с индикацией "I" и "О" металл 230В AC 1НО+1НЗ SE - компактное устройство управления с индикацией состояния, предназначенное для установки на панели оборудования. Бренд Systeme Electric и артикул sb4bw7a3741m5 указывают на принадлежность к надёжной серии SB4, используемой в промышленной автоматизации.

Назначение и область применения

Эта кнопка сочетает функции ручного управления и визуальной индикации: зелёная метка "I" означает включённое состояние, красная "О" - выключенное. Подходит для командного управления оборудованием, где важно сразу видеть текущий режим работы. Применяется в панелях управления станков, конвейеров, систем вентиляции, щитах распределения электроэнергии и других промышленных устройствах.

Технические характеристики

• Напряжение питания индикации: 240 В переменного тока (совместимо с сетью 230 В AC)
• Тип контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Количество управляющих элементов: два - независимые клавиши для "I" и "О"
• Тип механизма: самовозвратный (не фиксируется, возвращается в исходное положение после отпускания)
• Диаметр монтажного отверстия: 22,5 мм
• Материал корпуса: металл, переднее кольцо - металлическое
• Степень защиты: IP65 (полная защита от пыли и струй воды из любого направления)
• Подсветка: LED, цвет - зелёный и красный, прямоугольная линза
• Способ подключения: винтовые клеммы
• Конструкция: высокая - обеспечивает удобный захват и устойчивость к случайным нажатиям

Совместимость и монтаж

Устройство монтируется в панель через круглое отверстие диаметром 22,5 мм. Для установки требуется только отвертка - провода подключаются к винтовым клеммам. Совместимо со стандартными монтажными рамками и панелями, рассчитанными на модуль 22 мм. Не требует специальных креплений - фиксация осуществляется за счёт байонетного замка внутри корпуса. Обязательно проверьте глубину панели: высокая конструкция кнопки требует достаточного внутреннего пространства.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что делает его пригодным для использования в условиях повышенной запылённости и влажности. Работает в стандартной сети 230–240 В AC, что позволяет напрямую подключить подсветку без внешних преобразователей. Соответствует общепринятым промышленным стандартам безопасности на оборудование управления.

Преимущества

• Два независимых управляющих элемента в одном корпусе - экономия места на панели
• Яркая LED-индикация с контрастными цветами - легко различима даже при ярком свете
• Металлический корпус и переднее кольцо - прочность, долговечность, устойчивость к механическому воздействию
• IP65 - можно использовать в цехах, на улице, в помещениях с частой мойкой
• Самовозвратный механизм - предотвращает случайную фиксацию состояния

Ограничения применения

• Не предназначена для постоянного удерживания в нажатом состоянии - используется только для импульсного управления
• Рабочее напряжение индикации - 240 В AC; нельзя подключать к низковольтным цепям (например, 24 В DC) без дополнительного источника питания
• Отсутствие переключающих контактов - не является коммутирующим устройством, только управляет внешней аппаратурой через свои НО/НЗ
• Высокая форма корпуса требует минимум 30–40 мм свободного пространства за панелью

Примеры использования

• Пульт управления станком: кнопка "I" - включение, "О" - остановка, с индикацией текущего режима
• Щит управления HVAC: включение/выключение вентилятора с визуальным подтверждением
• Линия производства: сигнал "готово" (зелёный) / "останов" (красный) на операторской панели
• Шкаф распределения энергии: ручное включение/отключение группы нагрузок

Практические советы

• Перед монтажом убедитесь, что диаметр отверстия точно 22,5 мм - меньшее отверстие не позволит установить кнопку, большее - вызовет люфт
• При подключении проводов к винтовым клеммам используйте наконечники - это повысит контакт и снизит риск нагрева
• Не применяйте в средах с постоянным погружением в жидкости - IP65 не гарантирует герметичность при длительном подводе
• Проверьте совпадение напряжения сети с 240 В AC - при более низком напряжении LED будет тусклым, при выше - возможен выход из строя
• Для сложных систем рекомендуется использовать эту кнопку в паре с реле или контактором - она не рассчитана на прямую коммутацию мощных нагрузок
