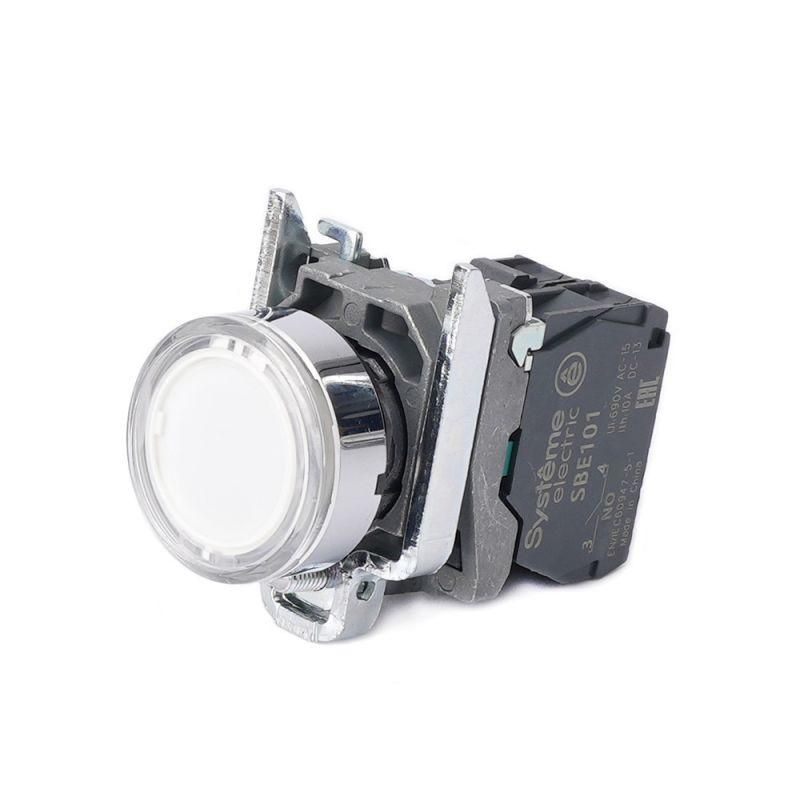

Кнопка модульная SB4 с подсветкой в сборе 22мм металл 24ВDC 1НО бел. SE SB4BW31B1 APC

Кнопка модульная с подсветкой в сборе 22 мм белая металл 24 В DC 1НО от Systeme Electric (артикул sb4bw31b1) - это надёжный коммутационный элемент с индикацией состояния, предназначенный для частого ручного управления оборудованием на промышленных объектах.

Назначение и область применения

Эта кнопка используется для временного включения или выключения цепей управления - например, запуска двигателя, остановки станка или активации аварийной процедуры. Благодаря подсветке оператор сразу видит, когда кнопка активна. Подходит для установки в щиты управления, пульты, станки, конвейеры и другие устройства, где требуется наглядная индикация и устойчивость к загрязнению.

Технические характеристики

• Напряжение подсветки: 24 В постоянного или переменного тока (24 В DC/AC)
• Контакты: 1 нормально разомкнутый (1НО) - замыкает цепь при нажатии, размыкает при отпускании
• Диаметр монтажного отверстия: 22,5 мм - требует точного сверления
• Подсветка: LED, белый свет, равномерно рассеивается через круглую линзу
• Материал корпуса: металл (переднее кольцо), обеспечивает прочность и долговечность
• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления
• Механизм: самовозвратный - не фиксируется в нажатом положении, автоматически возвращается в исходное состояние
• Способ подключения: винтовые зажимы - совместимы с проводами до 2,5 мм2
• Форма толкателя: цилиндрический, плоская поверхность - удобна для нажатия пальцем

Совместимость и монтаж

Кнопка монтируется в лицевую панель через отверстие диаметром 22,5 мм. Для установки потребуется стандартный крепёжный болт внутри корпуса - он затягивается с тыльной стороны. Кабели подключаются к винтовым клеммам: вход подсветки (L/N) и контакт 1НО. Не используйте для подключения силовых цепей выше 24 В - только для управления. Совместима со всеми стандартными панелями толщиной до 8 мм.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что делает его безопасным для использования во влажных, пыльных и агрессивных средах. Материалы корпуса не поддерживают горение. Работает в температурном диапазоне, типичном для промышленных условий - от -25C до +55C (по данным производителя серии SB4).

Преимущества

• LED-подсветка экономична, долго служит и не греется
• Металлический корпус устойчив к механическим повреждениям и вибрациям
• IP65 позволяет использовать в условиях повышенной влажности и пыли
• Самовозвратный механизм предотвращает случайную фиксацию команды
• Унифицированный размер 22 мм - легко заменить аналоги других брендов

Ограничения применения

• Не предназначен для работы с напряжением выше 24 В - подсветка и контакты рассчитаны только на этот уровень
• Не имеет фиксации - нельзя использовать как переключатель режима (например, “вкл./выкл.”)
• Контакт только 1НО - не поддерживает размыкающие или перекидные функции
• Не рекомендован для установки в местах с постоянным воздействием струй высокого давления или химических растворов

Примеры использования

• Запуск насоса на водопроводной станции
• Аварийная остановка конвейера на пищевом производстве
• Ручной запуск вентилятора в шкафу управления
• Сигнализация начала цикла на упаковочном оборудовании
• Кнопка “Сброс” в системах автоматизации с панелью HMI

Практические советы

• Перед монтажом проверьте диаметр отверстия - 22,5 мм требует точного сверления; даже 0,5 мм лишнего могут помешать плотному прилеганию
• При подключении подсветки соблюдайте полярность - хотя LED работает и на переменном токе, лучше подключать согласно схеме производителя
• Не используйте эту кнопку вместо кнопки с фиксацией - она не сохраняет состояние после отпускания
• Для многократного использования в вибрирующей среде дополнительно закрепите кабели хомутиками, чтобы нагрузка не передавалась на клеммы
• Если нужна кнопка с двумя контактами или другой цвет - рассмотрите другие модели серии SB4 от Systeme Electric
