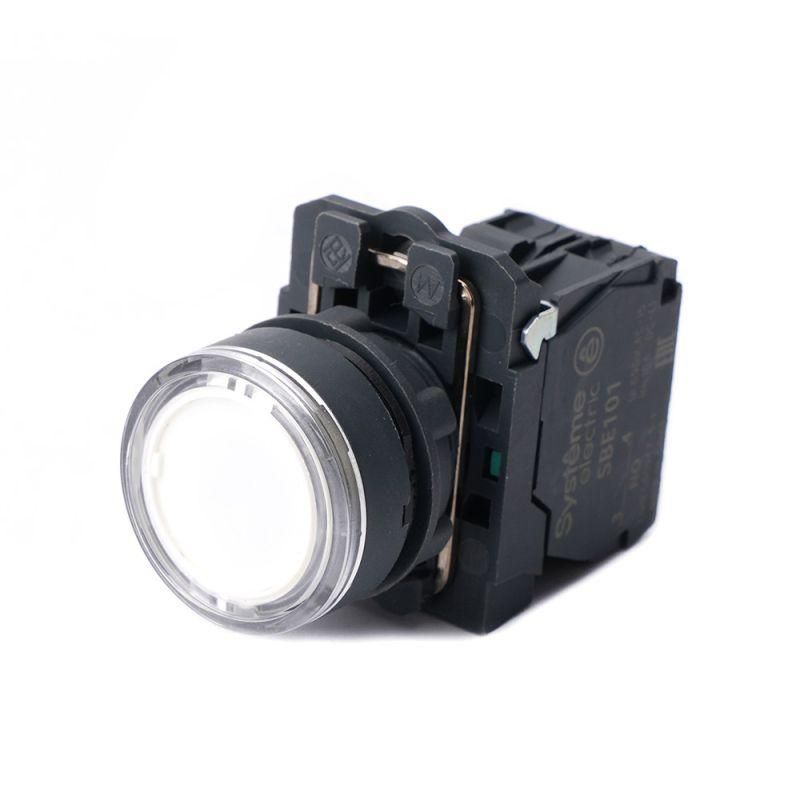

Кнопка модульная SB5 с подсветкой в сборе 22мм пластик 24ВDC 1НО бел. SE SB5AW31B1 APC

Кнопка модульная с подсветкой в сборе 22 мм белая пластик 24 В DC 1НО от Systeme Electric (артикул sb5aw31b1) - это надёжный элемент управления с индикацией состояния, предназначенный для установки на панели оборудования. Подсветка LED позволяет легко определить активную кнопку даже в условиях слабого освещения.

Назначение и область применения

Эта кнопка используется для ручного запуска, остановки или сброса процессов в автоматизированных системах. Благодаря наличию подсветки и защищённой конструкции, она идеальна для промышленного оборудования, пультов управления, шкафов распределения, станков, конвейеров и других устройств, где важна видимость и долговечность.

Технические характеристики

• Напряжение питания подсветки: 24 В постоянного или переменного тока (AC/DC)
• Количество контактов: 1 нормально разомкнутый (1НО)
• Диаметр монтажного отверстия: 22,5 мм
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Тип подсветки: светодиод (LED) - энергоэффективный, долговечный, работает при 24 В
• Механизм: самовозвратный (не фиксируется - возвращается в исходное положение после отпускания)
• Цвет корпуса: белый пластик; цвет переднего кольца: чёрный
• Форма толкателя: цилиндрический
• Форма линзы: круглая
• Способ подключения: винтовые зажимы
• Конструкция: плоская, без выступающей части

Совместимость и монтаж

Кнопка устанавливается в подготовленное отверстие диаметром 22,5 мм на лицевой панели. Для монтажа требуется только просверлить отверстие нужного размера - никаких специальных крепёжных элементов не требуется. Кабели подключаются к винтовым клеммам внутри корпуса. Совместима со стандартными панелями толщиной до 8 мм. Перед установкой проверьте соответствие диаметра отверстия - слишком маленькое отверстие повредит корпус, слишком большое - нарушит герметичность.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что обеспечивает безопасную работу в пыльных, влажных и агрессивных средах. Материалы корпуса - термостойкий пластик, подходящий для промышленного использования. Подсветка выполнена на основе LED-элементов, не нагревает корпус и не создаёт помех в электронных системах.

Преимущества

• Подсветка LED ярко видна даже при ярком фоновом освещении
• Высокая степень защиты IP65 - подходит для условий производства, наружных щитов, пищевой и химической промышленности
• Универсальное питание 24 В AC/DC - совместима с большинством промышленных контроллеров
• Простой винтовой контакт - надёжное соединение без необходимости пайки
• Самовозвратный механизм снижает риск случайного включения

Ограничения применения

• Не предназначен для работы при напряжениях выше 24 В - использование другого напряжения выведет подсветку из строя
• Не имеет фиксации - нельзя использовать как переключатель режима (например, “вкл./выкл.”); только для импульсного действия
• Контакт рассчитан на слаботочные нагрузки - не предназначен для коммутации силовых цепей (>5 А)
• Работает только в температурном диапазоне, указанном производителем (обычно –25…+55 C); не рекомендовано для экстремального климата без дополнительной защиты

Примеры использования

• Запуск станка на производственной линии
• Сброс аварийной остановки в шкафу управления
• Активация световой сигнализации в пункте контроля
• Ручной ввод команды в панели на объектах ЖКХ или транспорта
• Индикация готовности системы в медицинских или лабораторных устройствах

Практические советы

• Перед монтажом убедитесь, что диаметр отверстия точно 22,5 мм - допуск +-0,2 мм допустим, больше - потеряется герметичность
• При подключении используйте провода сечением 0,5–2,5 мм2 - так обеспечивается надёжный контакт в винтовых зажимах
• Если подсветка не горит, проверьте полярность подключения: LED требует правильного подсоединения + и −
• Для длительной эксплуатации в пыльных помещениях периодически протирайте поверхность кнопки - грязь может затруднить её нажатие
• Кнопка sb5aw31b1 совместима с другими изделиями серии SB5 - можно собирать единые панели управления с одинаковым дизайном
