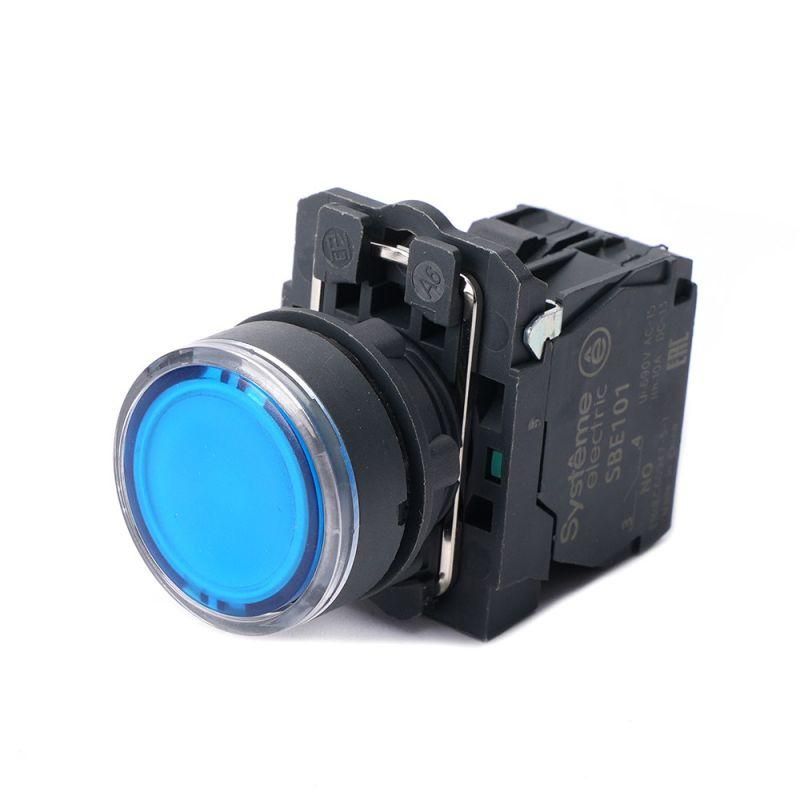

Кнопка модульная SB5 с подсветкой в сборе 22мм пластик 24ВDC 1НО син. SE SB5AW36B1 APC

Кнопка модульная с подсветкой в сборе 22мм синяя пластик 24ВDC 1НО SE - это компактное устройство управления с индикацией состояния, предназначенное для установки на панели оборудования. Бренд Systeme Electric и артикул sb5aw36b1 указывают на принадлежность к надёжной серии SB5, подходящей для промышленных условий. Кнопка обеспечивает однократное включение цепи с самовозвратом и яркую синюю подсветку при питании 24 В постоянного тока.

Назначение и область применения

Эта кнопка используется для ручного управления электрическими цепями в автоматизированных системах. Подсветка позволяет легко определить её состояние даже в условиях слабой освещённости. Применяется в панелях управления станков, конвейеров, шкафах распределения, системах безопасности и других устройствах промышленного и инфраструктурного назначения.

Технические характеристики

• Напряжение питания подсветки: 24 В DC (совместима также с переменным током, согласно описанию производителя)
• Количество нормально замкнутых (НО) контактов: 1
• Тип механизма: самовозвратный (не фиксируется в нажатом положении)
• Диаметр монтажного отверстия: 22,5 мм
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Цвет кнопки: синий; цвет переднего кольца: чёрный
• Конструкция: плоская, с круглой линзой и цилиндрическим толкателем
• Тип лампы: LED - энергоэффективная, долговечная, не требует замены
• Способ подключения: винтовые зажимы
• Монтаж: на лицевую панель через отверстие

Совместимость и монтаж

Кнопка устанавливается в подготовленное отверстие диаметром 22,5 мм. Для монтажа требуется доступ к тыльной стороне панели. Крепление осуществляется за счёт фиксирующего кольца, которое затягивается гайкой. Подключаются провода к винтовым клеммам - максимальное сечение жилы не указано, рекомендуется использовать до 2,5 мм2. Убедитесь, что толщина панели соответствует требованиям производителя - слишком толстая панель может помешать плотному прилеганию корпуса.

Безопасность и стандарты

Изделие соответствует степени защиты IP65, что делает его пригодным для работы в средах с высокой запылённостью и возможными брызгами воды. Соответствие стандартам IEC 60947-5-1 предполагается, так как продукт относится к промышленной серии Systeme Electric, однако сертификаты не указаны явно - для ответственных проектов проверьте документацию производителя.

Преимущества

• LED-подсветка потребляет мало энергии и служит более 50 000 часов
• Пластиковый корпус устойчив к коррозии и химическим воздействиям
• Синяя подсветка хорошо различима в любых условиях, удобна для идентификации функции
• Модульная конструкция позволяет заменить кнопку без демонтажа всей панели
• Фиксация через переднее кольцо исключает случайное выскальзывание

Ограничения применения

• Не предназначена для частого длительного нажатия - механизм самовозвратный, не рассчитан на фиксированное положение
• Подсветка работает только при наличии напряжения 24 В - не совместима с другими уровнями напряжения без преобразователя
• IP65 не гарантирует герметичность при погружении - не применяйте в условиях постоянного контакта с водой
• Отсутствуют переключающие контакты - не является коммутирующим элементом, только управляет внешней цепью через подключаемый контроллер

Примеры использования

• Запуск станка на производственной линии
• Аварийная остановка в шкафу управления
• Индикация активного режима в системе видеонаблюдения
• Ручной сброс системы в пункте контроля качества
• Управление световой сигнализацией в общественном здании

Практические советы

• Перед монтажом проверьте точный диаметр отверстия - 22,5 мм требует минимального допуска +-0,2 мм
• При использовании в вибрационных средах используйте контргайку или клей для фиксации соединений
• Для подключения подсветки соблюдайте полярность - красный провод (+), синий (-)
• Если нужна другая цветовая индикация - выбирайте аналогичную модель с другим цветом линзы
• Не используйте эту кнопку как основной выключатель нагрузки выше 5 А - она лишь подаёт сигнал на реле или ПЛК
