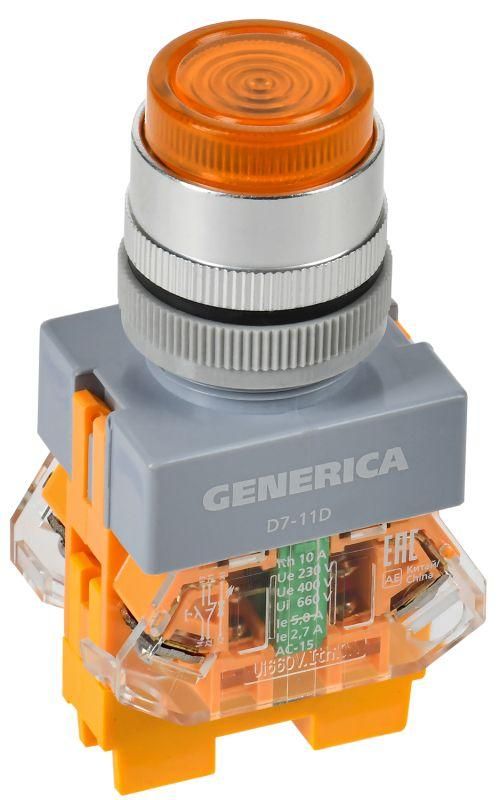

Кнопка D7-11D d=22мм 1з+1р с подсветкой желтая | BBT50-11D-3-12-K05-G GENERICA IEK

Кнопка нажимная D7-11D - устройство для ручного управления электрическими цепями с подсветкой и двумя типами контактов. Бренд GENERICA и артикул bbt50-11d-3-12-k05-g обеспечивают совместимость с промышленной автоматикой, где требуется надёжный и визуально выделяющийся элемент управления.

Назначение и область применения

Кнопка нажимная D7-11D используется для передачи управляющих сигналов в системах автоматизации: запуск, остановка, сброс работы оборудования. Подходит для управления магнитными пускателями, реле и других коммутационных устройств в цепях переменного тока до 660 В и постоянного тока до 400 В. Часто применяется на пультах управления станков, конвейеров, насосных установок и распределительных щитах.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Количество контактов: 1 нормально-открытый (НО) + 1 нормально-замкнутый (НЗ)
• Подсветка: светодиодная, жёлтая, питание 230 В AC/DC
• Тип подключения: винтовые зажимы
• Механизм: пружинно-возвратный (самовозврат после нажатия)
• Степень защиты: IP54 - защищена от пыли и брызг воды
• Конструкция: высокая, обеспечивает удобное нажатие даже при ограниченном пространстве
• Количество постов: один
• Цвет корпуса: жёлтый

Совместимость и монтаж

Кнопка нажимная D7-11D монтируется в панели или щите через круглое отверстие диаметром 22 мм. Кабели подключаются к винтовым клеммам - достаточно оголить провода на 8–10 мм и затянуть крепления усилием 0,2–0,3 Нм. Устройство совместимо с большинством стандартных панелей и шасси, предназначенных для кнопок серии D7. Для замены старых аналогичных моделей проверьте соответствие диаметра отверстия и типа подключения.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 60947-5-1-2014 - международному стандарту для аппаратов управления. Это гарантирует безопасную работу в условиях промышленной среды, включая механические нагрузки, температурные колебания и электромагнитные помехи.

Преимущества

• Два типа контактов (НО+НЗ) позволяют использовать одну кнопку для сложных схем управления - например, «пуск-стоп» или реверс
• Светодиодная подсветка ярко сигнализирует о состоянии кнопки, даже при плохом освещении
• Жёлтый цвет легко выделяется среди других кнопок, снижает риск ошибочного нажатия
• Защита IP54 делает её пригодной для использования в помещениях с повышенной влажностью или пылью
• Простая конструкция и винтовое подключение ускоряют монтаж и обслуживание

Ограничения применения

• Не предназначена для прямого коммутирования силовых цепей - только для управления другими устройствами (пускателями, реле)
• Подсветка рассчитана на 230 В - нельзя подключать к другому напряжению без преобразователя
• IP54 не обеспечивает герметичность - не рекомендуется для открытых площадок или мест с прямым воздействием струи воды
• Работает только в пределах указанных напряжений: до 660 В AC / 400 В DC

Примеры использования

• Управление двигателем насоса: нажатие - включение (НО замыкается), отпускание - остановка (НЗ размыкается)
• Аварийная остановка на конвейере: жёлтая кнопка с подсветкой легко заметна, работает в паре с реле безопасности
• Пульт управления станком: сочетание с красной кнопкой «стоп» и зелёной «пуск» - визуальная система контроля

Практические советы

• Перед монтажом убедитесь, что отверстие точно 22 мм - меньшее вызовет повреждение корпуса, большее - неплотную посадку
• При использовании в цепях с высокой частотой включения (более 1000 раз/час) контролируйте износ контактов - срок службы зависит от нагрузки
• Для долгой работы подсветки используйте только 230 В; при необходимости подключения к 12/24 В примените внешний источник питания
• При сборке щита группируйте кнопки одного типа (например, все с подсветкой) - это улучшает восприятие и безопасность
• Проверяйте целостность подсветки при первом включении - если LED не светится, возможно, неверно подключено питание
