Кнопка нажимная NBI-B 82 810, 22 мм, 230 В, 1 НО + 1 НЗ NAVIGATOR 82810

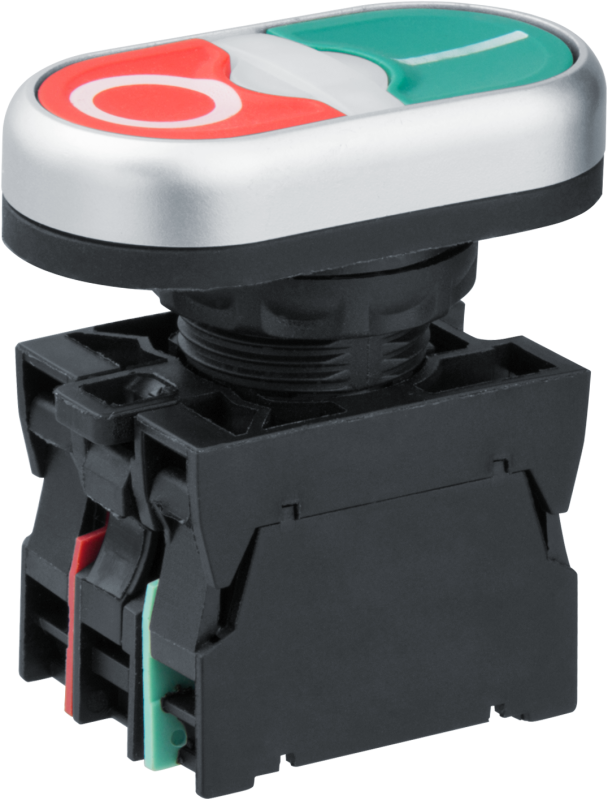

Кнопка NBI-B-03 I-0 d22мм 230В NO+NC от бренда Navigator - двухпозиционная управляющая кнопка с красным и зеленым индикаторами, предназначенная для работы в сетях переменного тока 230 В. Подходит для монтажа на панели оборудования, обеспечивает надежную коммутацию цепей управления и легко заменяется при необходимости.

Назначение и область применения

Кнопка NBI-B-03 I-0 d22мм 230В NO+NC используется для ручного управления электрическими цепями: запуска, остановки, сигнализации состояния оборудования. Устанавливается на пультах, шкафах управления, стендах тестирования и других устройствах, где требуется визуальный контроль и быстрая реакция оператора. Особенно эффективна там, где одновременно нужны сигналы «пуск» (зеленый) и «останов» (красный).

Технические характеристики

• Напряжение питания: 230 В переменного тока (частота 50 Гц)
• Диаметр отверстия для монтажа: 22 мм
• Тип контактов: один нормально открытый (НО) и один нормально закрытый (НЗ)
• Количество постов: 2 (два отдельных механизма в одном корпусе)
• Тип толкателя: двойной - позволяет управлять двумя контактными группами одновременно
• Индикация: да, цветная линза - красная и зеленая части
• Конструкция кнопки: плоская, с овальной линзой
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Рабочий температурный диапазон: от –25 C до +55 C
• Фиксация: без фиксации - кнопка возвращается в исходное положение после отпускания
• Способ монтажа: на лицевую панель через круглое отверстие

Совместимость и монтаж

Кнопка NBI-B-03 I-0 d22мм 230В NO+NC совместима со всеми стандартными панелями толщиной до 6 мм. Для установки необходимо просверлить отверстие диаметром 22 мм. Крепление осуществляется за счет металлической гайки с внутренней стороны панели - никаких дополнительных крепежей не требует. Монтаж и демонтаж выполняются без инструментов: достаточно открутить гайку и вынуть кнопку из отверстия.

Безопасность и стандарты

Кнопка соответствует требованиям безопасности для устройств управления в условиях промышленного освещения и контроля. Степень защиты IP40 предотвращает попадание инструментов и проводов диаметром более 1 мм, но не обеспечивает защиту от влаги или пыли. Не применяется во влажных средах, на улице или в помещениях с высокой запыленностью.

Преимущества

• Двойной толкатель и два поста позволяют управлять двумя функциями одной кнопкой - снижает количество элементов на панели
• Цветная индикация (красный/зеленый) повышает наглядность управления и снижает риск ошибок оператора
• Быстрый монтаж и демонтаж благодаря стандартному креплению и отсутствию сложных механизмов
• Устойчивость к широкому диапазону температур - работает в холодных цехах и жарких помещениях

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, мытья струей воды или воздействия масла - степень защиты IP40 недостаточна
• Не имеет механической фиксации - нельзя использовать как кнопку удержания (например, для длительного старта)
• Максимальное напряжение - 230 В; применение выше указанного значения недопустимо
• Подходит только для цепей управления, не рассчитана на коммутацию силовых нагрузок

Примеры использования

• Пульт управления станком: зеленая часть - запуск, красная - аварийная остановка
• Щит управления конвейером: две функции в одном месте - включение/выключение ленты и сигнализация режима
• Лабораторный стенд: управление источником питания и индикацией активности
• Автоматические системы: сочетание команд «пуск» и «стоп» в ограниченном пространстве

Практические советы

• Перед установкой проверьте толщину панели - она должна быть меньше 6 мм, чтобы гайка плотно затянулась
• При использовании в местах с возможным механическим воздействием рекомендуется установить защитный колпак
• Не используйте кнопку в качестве основного выключателя - она служит только для управления, а не для отключения питания
• Артикулы 24419 и 82810 - это одна и та же модель в разных партиях; взаимозаменяемы без доработок
• При замене аналогичной модели убедитесь, что сохранен тип контактов (NO+NC) и диаметр 22 мм - другие размеры не подойдут
