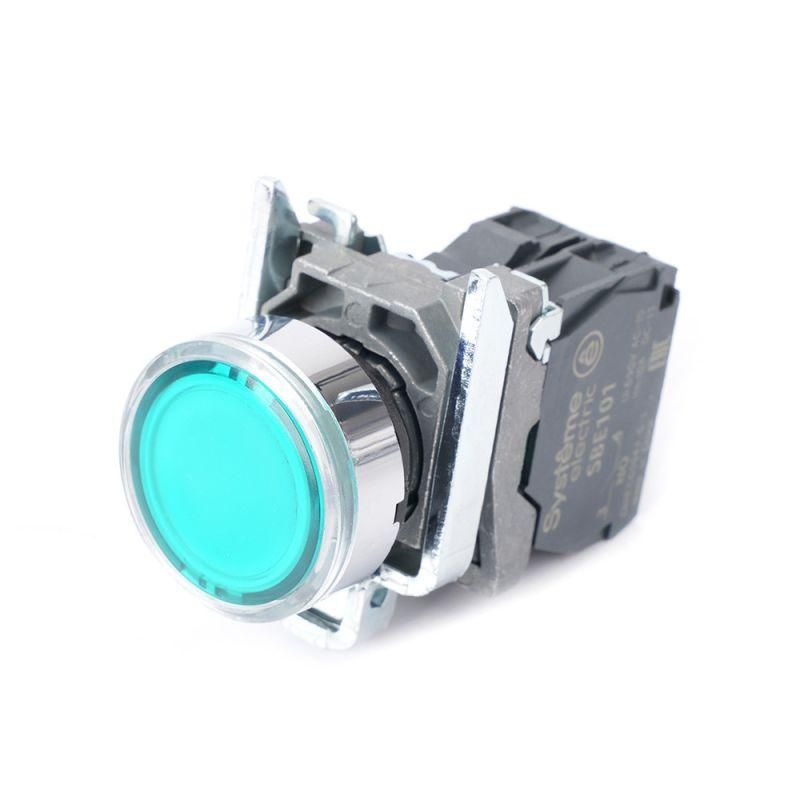

Кнопка модульная SB4 с подсветкой в сборе 22мм металл 230-240ВAC 1НО зел. SE SB4BW33M1 APC

Кнопка модульная с подсветкой в сборе 22 мм зеленая металл 230-240 ВAC 1НО от бренда Systeme Electric (артикул sb4bw33m1) предназначена для ручного управления и визуальной индикации состояния оборудования. Её металлический корпус и высокая степень защиты делают её надёжным решением для промышленной среды.

Назначение и область применения

Эта кнопка используется для запуска, остановки или сигнализации работы оборудования. Подсветка зелёного цвета показывает активное состояние - например, когда машина работает или система готова к запуску. Применяется в шкафах управления, на панелях станков, конвейерах, системах автоматизации и других устройствах, где требуется надёжный и видимый интерфейс даже при плохой освещённости.

Технические характеристики

• Напряжение питания подсветки: 230–240 В переменного или постоянного тока
• Тип контакта: 1 нормально открытый (1НО)
• Диаметр отверстия для установки: 22,5 мм
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Индикатор: светодиод (LED), зелёный свет
• Тип толкателя: цилиндрический, плоский
• Материал корпуса: металл
• Цвет переднего кольца: хромированный
• Способ подключения: винтовые клеммы
• Фиксация в панели: без механической фиксации - удерживается за счёт посадочного диаметра
• Линза: круглая, прозрачная

Совместимость и монтаж

Кнопка модульная с подсветкой в сборе 22 мм зеленая металл 230-240 ВAC 1НО устанавливается в подготовленное отверстие диаметром 22,5 мм на лицевой панели. Для монтажа достаточно продеть провода через заднюю часть и затянуть их винтами на клеммах. Кнопка не требует дополнительных креплений - она плотно фиксируется в отверстии благодаря точному соответствию габаритов. Убедитесь, что толщина панели позволяет свободно проходить корпусу кнопки - рекомендованная толщина до 8 мм.

Безопасность и стандарты

Устройство соответствует требованиям IP65, что обеспечивает безопасную работу в условиях повышенной влажности, пыли и возможных брызг. Материалы корпуса и линзы рассчитаны на длительную эксплуатацию в промышленной среде. Напряжение 230–240 В соответствует стандартным сетям в большинстве стран, однако перед подключением проверьте соответствие сети и нагрузки.

Преимущества

• Высокая яркость LED-индикации - хорошо заметна даже при ярком фоновом освещении
• Металлический корпус повышает прочность и долговечность против ударов и вибраций
• IP65 - подходит для помещений с частой мойкой, на улице или в сырых цехах
• Винтовое подключение - надёжное и удобное для многожильных проводов
• Хромированное кольцо снижает блики и улучшает эргономичность

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует сертификат ATEX/IECEx
• Работает только при напряжении 230–240 В; нельзя использовать с 12/24/48 В
• Отсутствует механическая фиксация - при сильных вибрациях возможен самопроизвольный вылет, если панель слишком тонкая или отверстие больше 22,5 мм
• Не имеет встроенной блокировки - не подходит для функций “заблокировать” или “нужно удерживать”

Примеры использования

• Запуск станка на производственной линии
• Сигнализация “готово к работе” на щите управления насосной станцией
• Активация системы вентиляции в административном здании
• Индикация режима “работа” на панели теплового насоса
• Управление освещением в техническом помещении с высокой влажностью

Практические советы

• Перед установкой проверьте диаметр отверстия - он должен быть точно 22,5 мм. Большие отверстия потребуют переходника или герметизации.
• При подключении используйте провода сечением 0,5–2,5 мм2 - они подходят для винтовых клемм без дополнительных наконечников.
• Если кнопка будет использоваться в местах с частыми мытьями, убедитесь, что все соединения защищены от попадания влаги внутрь шкафа.
• Для увеличения срока службы не применяйте силовые воздействия на толкатель - нажимайте мягко, без резких движений.
• При замене аналога - убедитесь, что новый компонент также имеет 1НО контакт и совпадает по напряжению подсветки. Кнопка modulare SB4 от Systeme Electric легко заменяет аналоги от Schneider, Siemens, Eaton.
