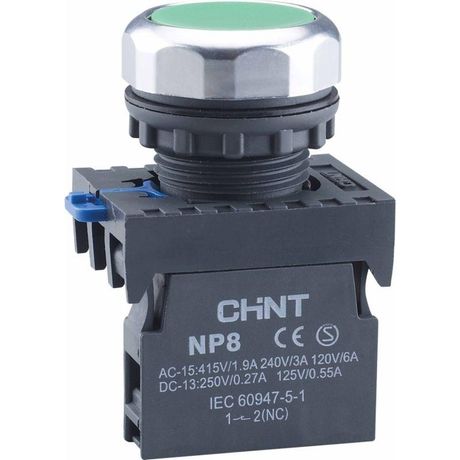

Кнопка управления NP8-11BND/3 подствет., самовозв., зеленый, AC110-230В(LED), 1НО+1НЗ, IP65 (R) | 667547 CHINT

Кнопка управления CHINT NP8-11BND/3 с подсветкой - это надежный элемент управления для оборудования, требующего четкого визуального контроля состояния. Подходит для установки на панели станков, автоматических линий и распределительных щитов, где важна работа в условиях запыленности и влаги. Кнопка имеет самовозврат, зеленую подсветку и степень защиты IP65.

Назначение и область применения

Кнопка управления CHINT NP8-11BND/3 предназначена для ручного включения и выключения электрических цепей. Используется там, где требуется однократное действие с возвращением в исходное положение - например, запуск двигателя, активация цикла или сброс системы. Благодаря зеленой подсветке легко определяется текущее состояние: светится - кнопка нажата, гаснет - система в покое. Применяется в промышленной автоматизации, на конвейерах, в системах управления оборудованием.

Технические характеристики

• Рабочее напряжение: переменный ток 110–230 В
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Тип фиксации: самовозврат - после нажатия возвращается в исходное положение
• Подсветка: светодиодная, зеленая, работает при подаче питания
• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления
• Диаметр монтажного отверстия: 22 мм
• Форма линзы: круглая
• Конструкция: плоская, без выступающей части
• Переднее кольцо: пластиковое, уплотняет посадку в панель
• Количество постов: один

Совместимость и монтаж

Кнопка CHINT NP8-11BND/3 устанавливается в панель через круглое отверстие диаметром 22 мм. Для монтажа используется фиксация с помощью резьбового крепления внутри корпуса. Передние кольцо обеспечивает герметичную посадку. Кабель подключается к контактным клеммам: L/N - питание подсветки, NO и NC - силовые контакты. Учитывайте, что подсветка требует подачи напряжения 110–230 В переменного тока - она не работает от низковольтных сигналов управления.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что гарантирует безопасную работу в средах с высокой запыленностью, влажностью или возможностью брызг воды. Материалы корпуса и линзы устойчивы к механическому воздействию и химически агрессивным средам, типичным для промышленных объектов. Соответствие международным стандартам безопасности на уровне промышленного оборудования подтверждено сертификацией производителя CHINT.

Преимущества

• Четкая визуальная индикация состояния благодаря яркой зеленой подсветке
• Высокая защита IP65 позволяет использовать в сложных условиях - на улице, в цехах, рядом с мойками
• Самовозврат обеспечивает предсказуемое поведение - кнопка не остается в нажатом состоянии
• Наличие двух типов контактов (НО+НЗ) позволяет применять ее в схемах управления с обратной связью
• Плоский дизайн и пластиковое кольцо обеспечивают эргономичный монтаж и долговечность

Ограничения применения

• Не предназначен для постоянного удерживания в нажатом состоянии - только для импульсного действия
• Подсветка требует наличия рабочего напряжения 110–230 В; не совместима с 24 В постоянного тока
• Контакты рассчитаны на коммутацию нагрузок до уровня, указанного в документации производителя - не следует использовать для управления мощными двигателями без промежуточного реле
• Пластиковое переднее кольцо не выдерживает агрессивных растворителей - не рекомендовано для химически агрессивных сред

Примеры использования

• Управление пуском станка - зеленая кнопка включает цикл, после отпускания возвращается в исходное положение
• Активация аварийного сброса в системе конвейера - при нажатии замыкается НО, размыкается НЗ, сигнализируя контроллеру
• Индикация готовности к работе на пульте оператора - подсветка горит, когда система получила команду на запуск
• Установка в распределительном щите на производстве - защищенная от пыли и влаги кнопка для ручного тестирования оборудования

Практические советы

• При монтаже проверьте глубину отверстия - корпус кнопки NP8-11BND/3 имеет фиксированную длину, не допускайте перегрузки проводов внутри панели
• Для длительной работы подсветки используйте стабилизированный источник питания - скачки напряжения снижают срок службы LED
• Если нужна кнопка с аналогичными функциями, но другим цветом - обращайте внимание на другие модели серии NP8 от CHINT
• Не затягивайте крепление слишком сильно - пластиковое кольцо может треснуть
• Проверяйте целостность уплотнений при каждом обслуживании - особенно в условиях частых мойках
