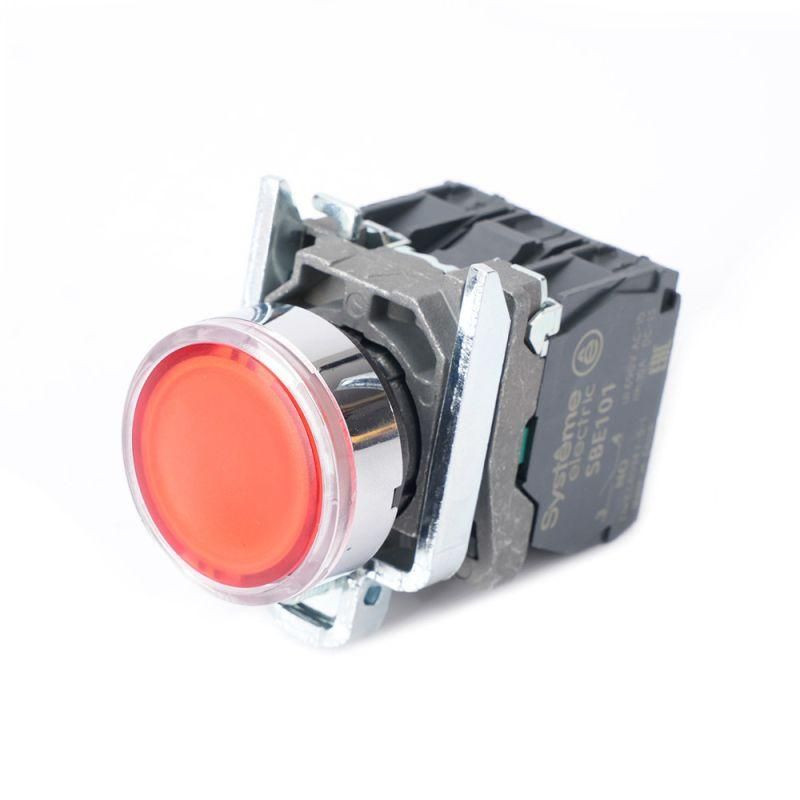

Кнопка модульная SB4 с подсветкой в сборе 22мм металл 230-240ВAC 1НО+1НЗ красн. SE SB4BW34M5 APC

Кнопка с подсветкой в сборе модуль 22мм металл 230-240В AC 1НО+1НЗ от бренда Systeme Electric (арт. sb4bw34m5) - это готовый модульный элемент управления с красной подсветкой, предназначенный для установки на панели оборудования. Подходит для систем сигнализации и управления в условиях повышенной запылённости и влаги.

Назначение и область применения

Эта кнопка используется для ручного управления технологическими процессами: запуск, остановка, сброс аварийных ситуаций. Благодаря подсветке она хорошо видна даже в плохо освещённых зонах. Применяется в промышленном оборудовании, шкафах управления, конвейерах, станках, системах автоматизации и на объектах инфраструктуры.

Технические характеристики

• Напряжение питания: 230–240 В переменного или постоянного тока (AC/DC)
• Подсветка: LED, цвет - красный
• Контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ)
• Диаметр отверстия для монтажа: 22,5 мм
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Материал корпуса: металл (переднее кольцо)
• Форма толкателя: цилиндрический, плоская конструкция
• Тип подключения: винтовые клеммы
• Количество постов: 1
• Фиксация: без механической фиксации - удерживается за счёт посадочного отверстия и контргайки
• Линза: круглая, равномерно рассеивает свет

Совместимость и монтаж

Кнопка sb4bw34m5 устанавливается в подготовленное отверстие диаметром 22,5 мм на лицевой панели. Для надёжной фиксации требуется контргайка (не входит в комплект). Подключение осуществляется через винтовые клеммы - подходят провода до 2,5 мм2. Совместима со стандартными панелями из стали, алюминия или пластика толщиной до 8 мм. Не требует дополнительных адаптеров.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что обеспечивает безопасную работу в помещениях с высокой влажностью, пылью или периодическим мытьём. Материалы корпуса устойчивы к механическим воздействиям. Соответствие международным стандартам безопасности для промышленного оборудования подтверждено сертификатами производителя Systeme Electric.

Преимущества

• Готовая сборка - не требует самостоятельной установки лампы или контактной группы
• Высокая степень защиты IP65 позволяет использовать в сложных условиях
• LED-подсветка долговечна, энергоэффективна и не нагревает корпус
• Металлический корпус повышает прочность и устойчивость к деформации
• Чёткая визуальная индикация красного цвета - легко отличить от других кнопок

Ограничения применения

• Не предназначен для установки в средах с постоянным погружением в воду - IP65 не гарантирует герметичность при длительном подводе
• Работает только при напряжении 230–240 В; не совместима с сетями 12 В, 24 В или 400 В
• Отсутствует механическая фиксация - возможна случайная выкрутка при вибрациях без дополнительного крепления
• Не имеет функции самоблокировки - работает только при нажатии

Примеры использования

• Кнопка аварийной остановки на станке с ЧПУ
• Управление пуском конвейера в пищевой производственной линии
• Сигнализация состояния “Ошибка” в распределительном щите
• Ручной запуск насосной станции на объекте ЖКХ
• Индикация активного режима в системах HVAC

Практические советы

• Перед монтажом проверьте точный диаметр отверстия - 22,5 мм требует минимального допуска +-0,2 мм
• Обязательно используйте контргайку и уплотнительное кольцо (при необходимости) для предотвращения люфта и попадания влаги
• При подключении соблюдайте полярность - хотя LED работает на переменном токе, лучше подключать L к контакту подсветки
• Не затягивайте винтовые клеммы слишком сильно - можно повредить медные жилы
• Для многократного использования в вибрирующей среде рекомендуется дополнительно закрепить кнопку клеем или хомутом
