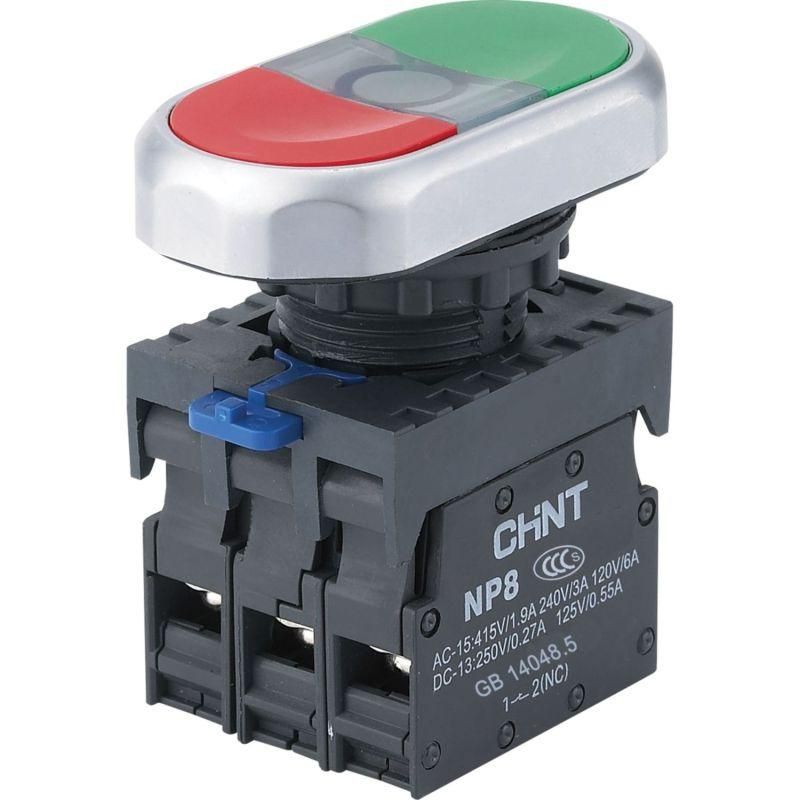

Кнопка двойная NP8-11SD/4 красный, AC110-230В(LED), 1НО+1НЗ, IP65 (R) | 667564 CHINT

Кнопка двойная NP8-11SD/4 красный, AC110-230В(LED) от бренда CHINT - это комбинированный управляющий элемент с подсветкой, предназначенный для управления оборудованием в условиях повышенной запыленности и влаги. Подходит для установки на панели станков, автоматических линий и распределительных щитов.

Назначение и область применения

Кнопка двойная NP8-11SD/4 красный, AC110-230В(LED) используется для ручного управления электрическими цепями. Благодаря наличию одного нормально замкнутого (НЗ) и одного нормально разомкнутого (НО) контакта, она позволяет одновременно управлять двумя функциями - например, включить один контур и выключить другой. Применяется в системах автоматизации, на промышленном оборудовании, конвейерах, насосных станциях и других местах, где требуется надёжный и наглядный контроль.

Технические характеристики

• Рабочее напряжение: AC 110–230 В - совместима с большинством промышленных сетей
• Подсветка: LED, встроенная в кнопку - обеспечивает видимость в темноте и указывает на состояние активации
• Количество постов: 2 - два отдельных механизма в одном корпусе
• Тип контактов: 1 НО + 1 НЗ - возможность реализовать взаимоблокировки или последовательные операции
• Тип фиксации: самовозврат - после нажатия кнопка возвращается в исходное положение
• Диаметр монтажного отверстия: 22 мм - стандартный размер для панельных монтажей
• Форма линзы: овальная - удобна для визуального восприятия и компактной установки
• Материал переднего кольца: пластик - устойчив к механическому износу, не проводит ток
• Степень защиты: IP65 - полностью защищена от пыли и струй воды с любого направления

Совместимость и монтаж

Кнопка двойная NP8-11SD/4 красный, AC110-230В(LED) монтируется в панель через круглое отверстие диаметром 22 мм. Установка осуществляется с помощью фиксирующего кольца, которое затягивается гайкой с тыльной стороны. Клеммы для подключения находятся внутри корпуса - доступны после демонтажа задней крышки. Для подключения используйте провода сечением до 2,5 мм2. Перед установкой проверьте соответствие напряжения сети заявленным 110–230 В переменного тока.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что гарантирует безопасную работу в средах с высокой влажностью, пылью или возможными брызгами воды. Материалы корпуса не поддерживают горение и соответствуют нормам безопасности для промышленного оборудования. Сертификация по международным стандартам IEC 60947-5-1 подтверждает надёжность переключающих контактов.

Преимущества

• Два типа контактов в одной кнопке - экономят место на панели и упрощают схему управления
• LED-подсветка красного цвета - легко отличима в условиях плохого освещения
• Высокая степень защиты IP65 - работает в сложных условиях без потери функциональности
• Самовозврат - предотвращает случайное сохранение состояния, повышает безопасность оператора
• Пластиковое переднее кольцо - снижает риск поражения током и уменьшает шум при нажатии

Ограничения применения

• Не предназначен для постоянного нажатия - только импульсное управление
• Не рассчитана на прямое подключение нагрузки выше 5 А - для больших токов требуются промежуточные реле
• Не подходит для взрывоопасных зон - отсутствует сертификат ATEX
• Красный цвет кнопки означает “останов” или “экстренное отключение”, не используйте её для команд “пуск” без согласования с правилами безопасности предприятия

Примеры использования

• На станке: одна кнопка - “старт” (НО), вторая - “стоп” (НЗ), но здесь оба контакта в одной кнопке позволяют сразу остановить питание и включить сигнализацию
• В системе конвейера: при нажатии кнопки размыкается цепь питания двигателя (НО) и замыкается сигнал тревоги (НЗ)
• В щите управления: использование в качестве аварийного останова с визуальным индикатором

Практические советы

• Убедитесь, что диаметр отверстия в панели точно 22 мм - меньший вызовет трудности с установкой, больший - нарушит герметичность
• Перед первым включением проверьте целостность изоляции контактов мультиметром
• При использовании в условиях частых вибраций дополнительно закрепите кабели хомутами, чтобы не возникла усталость проводов
• Красный цвет кнопки NP8-11SD/4 следует применять только для аварийных функций - соблюдайте цветовые стандарты ГОСТ 12.2.007.0
• Артикул 667564 - это точный идентификатор для заказа запасных частей; при замене всегда сверяйте модель с оригиналом
