Кнопка двойная SB4 в сборе модуль 22мм зел."I"+красн."O" металл SE SB4BL73415 APC

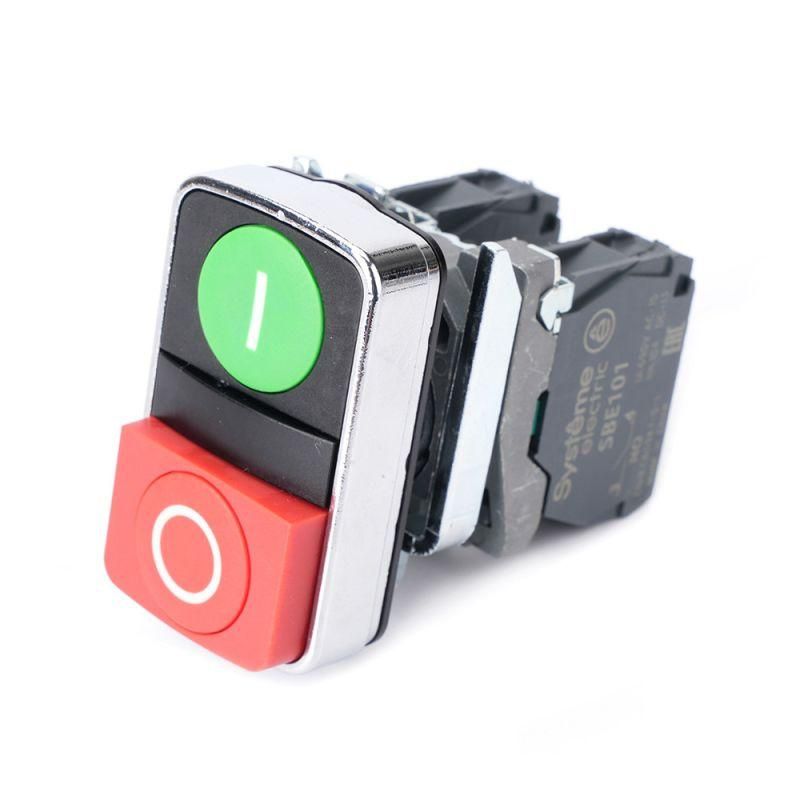

Кнопка двойная в сборе модульная 22 мм зеленая 'I' + красная 'O' металл 1НО + 1НЗ от бренда Systeme Electric (артикул sb4bl73415) предназначена для ручного управления и индикации состояния оборудования - например, запуска и остановки машин. Её компактная модульная конструкция позволяет легко интегрировать в панели управления, а сочетание цветов и контактов обеспечивает наглядную визуальную обратную связь.

Назначение и область применения

Эта кнопка используется для командного управления технологическим оборудованием: включение ('I') и выключение ('O'). Подходит для установки в щитах управления, на пультах станков, конвейерах, насосных системах и других устройствах, где требуется надёжный ручной контроль. Цветовая индикация (зелёный - включено, красный - выключено) соответствует международным практикам безопасности. Применяется в промышленности, на объектах инфраструктуры и в гражданском строительстве.

Технические характеристики

• Тип толкателя: двойной - два отдельных элемента управления в одном корпусе
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Напряжение питания: до 380 В - подходит для трёхфазных сетей промышленного типа
• Диаметр отверстия для монтажа: 22,5 мм
• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления
• Материал корпуса: металл - прочный, устойчив к механическим воздействиям
• Цвет кнопок: зелёный ('I'), красный ('O')
• Цвет переднего кольца: хромированный металл - эстетичный и долговечный
• Конструкция линзы: прямоугольная - увеличивает видимость индикаторов
• Конструкция кнопки: высокая - удобнее для нажатия даже в перчатках
• Способ подключения: винтовые клеммы - надёжное соединение проводов
• Механизм: с самовозвратом - после нажатия возвращается в исходное положение автоматически

Совместимость и монтаж

Кнопка двойная в сборе modulare 22 мм зеленая 'I' + красная 'O' металл 1НО + 1НЗ (sb4bl73415) монтируется в панель через круглое отверстие диаметром 22,5 мм. Переднее хромированное кольцо плотно фиксируется на поверхности, обеспечивая герметичность и жесткую посадку. Для установки достаточно просверлить отверстие нужного размера, вставить кнопку и затянуть гайку сзади. Совместима с другими модулями серии SB4 - можно комбинировать с индикаторными лампами, световыми сигналами и другими кнопками в едином блоке управления.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что делает его пригодным для работы в условиях повышенной влажности, пыли и мытья. Материалы корпуса и контактной группы рассчитаны на промышленные нагрузки. Соответствие стандартам IEC 60947-5-1 обеспечивает безопасность при использовании в цепях переменного тока до 380 В. Каждый контакт имеет достаточную коммутационную способность для типовых задач управления.

Преимущества

• Два функциональных элемента в одном корпусе - экономия места на панели
• Чёткая цветовая кодировка - снижает риск ошибок оператора
• Металлический корпус и хромированное кольцо - устойчивость к повреждениям и коррозии
• Высокий профиль кнопок - удобство при работе в перчатках или с ограниченной видимостью
• Винтовое подключение - надёжность и возможность многократного демонтажа без потери качества контакта

Ограничения применения

• Не предназначен для частых импульсных включений - не является устройством для быстрого счета или частого переключения (например, для энкодеров)
• Работает только с постоянным и переменным током до 380 В; не подходит для низковольтных цепей ниже 24 В без согласования
• Не имеет внутренней подсветки - индикация осуществляется только цветом кнопки, не освещается
• Требует точного сверления отверстия 22,5 мм - меньшее отверстие не позволит установить, большее - нарушит герметичность

Примеры использования

• Управление станком: зелёная кнопка 'I' - запуск, красная 'O' - аварийная остановка
• Щит управления насосной станцией: включение и отключение насоса
• Линия конвейера: стартер и экстренная остановка
• Шкаф распределения электроэнергии: управление питанием участка

Практические советы

• Перед монтажом проверьте глубину панели - кнопка имеет высокий профиль, требует свободного пространства сзади
• Используйте кабели с сечением до 2,5 мм2 - оптимально для винтовых клемм
• Подключите НО и НЗ контакты в зависимости от логики вашей системы - НО замыкает при нажатии, НЗ размыкает
• Для длительной эксплуатации в агрессивной среде рекомендован регулярный осмотр контактов и чистка переднего кольца
• Если нужна индикация состояния в темноте - дополняйте эту кнопку внешними световыми указателями
