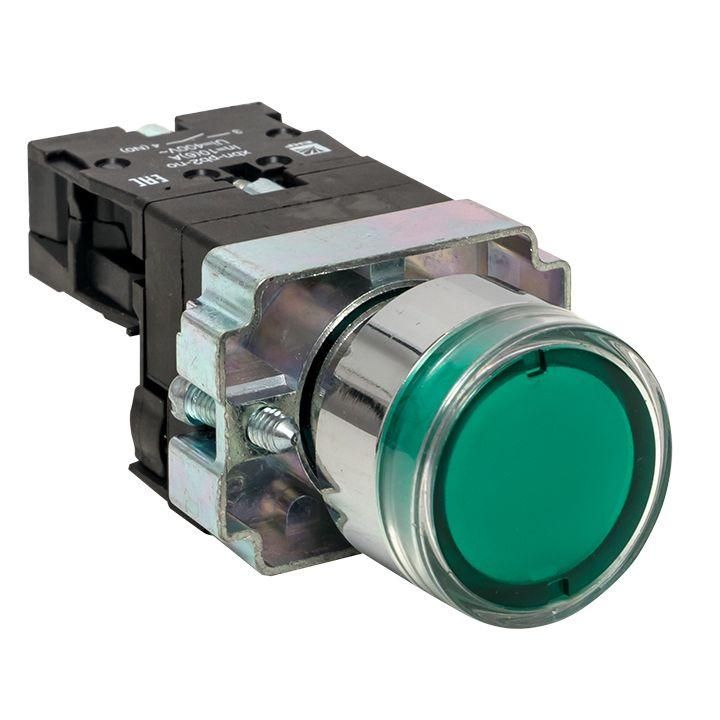

Кнопка BA31 с подстветкой 24В зеленая NO PROxima | xb2-bw31-24 EKF

Кнопка нажимная EKF BA31 с подсветкой 24 В - компактный элемент управления с зелёной индикацией для включения цепей в системах автоматизации. Артикул xb2-bw31-24 подходит для установки в панели управления, где требуется визуальный контроль активного состояния.

Назначение и область применения

Кнопка нажимная EKF BA31 используется для ручного включения электрических цепей в промышленном оборудовании. Зелёный цвет указывает на нормальное рабочее состояние - например, запуск двигателя, включение насоса или активация конвейера. Подсветка позволяет легко определить состояние кнопки даже в условиях слабого освещения. Применяется в постах управления, распределительных щитах, системах АВР и станциях управления электроприводами.

Технические характеристики

• Напряжение питания подсветки: 24 В постоянного тока
• Количество замыкающих контактов (НО): 1
• Количество размыкающих контактов (НЗ): 0
• Количество переключающих контактов: 0
• Тип фиксации: без фиксации (кнопка возвращается в исходное положение после отпускания)
• Степень защиты: IP40 - защита от предметов более 1 мм, но не от воды
• Габариты: 22×22×5 мм
• Форма линзы: круглая
• Материал переднего кольца: металл
• Тип толкателя: цилиндрический
• Цвет кнопки: зелёный

Совместимость и монтаж

Кнопка EKF BA31 монтируется в отверстие диаметром 22 мм. Установка осуществляется через переднее металлическое кольцо, которое фиксируется гайкой с тыльной стороны панели. Для подключения подсветки используются два вывода - они рассчитаны на питание 24 В постоянного тока. Контакты N/O подключаются отдельно - для коммутации нагрузки до 660 В переменного или 400 В постоянного тока. Не требует специальных инструментов - достаточно отвёртки и тестера для проверки цепи.

Безопасность и стандарты

Изделие соответствует требованиям к устройствам управления согласно ГОСТ Р МЭК 60947-5-1. Степень защиты IP40 обеспечивает безопасную работу в помещениях с контролируемой средой - без воздействия брызг, пыли высокой плотности или агрессивных веществ. Не предназначен для использования во взрывоопасных зонах или на открытом воздухе.

Преимущества

• Яркая зелёная подсветка на 24 В - удобна для индикации в темноте и при ярком свете
• Металлическое переднее кольцо повышает долговечность и устойчивость к механическому износу
• Компактные размеры позволяют размещать несколько кнопок на ограниченной площади
• Простая конструкция без лишних функций снижает вероятность отказа

Ограничения применения

• Не подходит для внешней установки - IP40 не защищает от влаги и пыли
• Подсветка работает только при наличии источника 24 В постоянного тока - нельзя использовать с сетью 220 В без преобразователя
• Отсутствие фиксации делает её непригодной для режимов “вкл./выкл.” - только импульсное управление
• Нет НЗ-контактов - нельзя применять для аварийного отключения или блокировок, требующих размыкания цепи

Примеры использования

• Запуск станка на производстве - зелёная кнопка включает двигатель
• Активация конвейера в пищевой линии
• Включение системы вентиляции в помещении
• Управление световым сигналом в цеховой панели

Практические советы

• Перед монтажом проверьте наличие 24 В на входе подсветки - неверное напряжение выведет LED из строя
• Убедитесь, что диаметр отверстия в панели точно 22 мм - меньшее отверстие затруднит установку, большее - вызовет люфт
• Для надёжного соединения используйте клеммы с зажимом, а не просто скрутки - особенно при вибрационных нагрузках
• Если нужна фиксированная кнопка - выбирайте модель с пометкой “с фиксацией”, так как эта версия (xb2-bw31-24) всегда возвращает себя в исходное положение
• Не закручивайте фиксирующую гайку слишком сильно - можно деформировать пластиковую основу внутри корпуса
