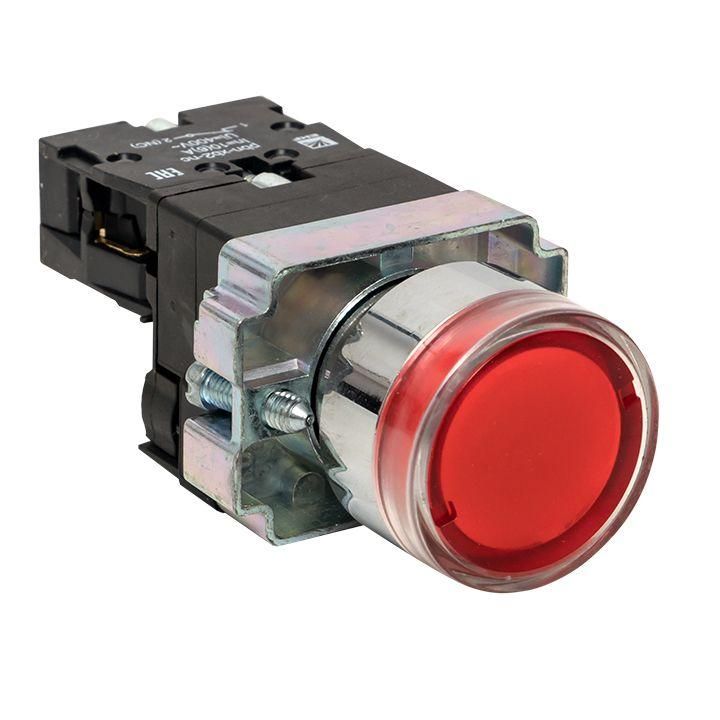

Кнопка BA42 с подстветкой 24В красная NC PROxima | xb2-bw42-24 EKF

Кнопка нажимная EKF PROxima BA42 с подсветкой 24 В - компактное устройство для ручного управления оборудованием и индикации состояния цепей. Подходит для установки в пультах управления, распределительных щитах и системах автоматизации. Артикул xb2-bw42-24.

Назначение и область применения

Кнопка нажимная EKF PROxima BA42 используется для включения и выключения оборудования, а также для визуальной индикации активного состояния цепи благодаря подсветке. Применяется в системах управления станками, конвейерами, насосными станциями, шкафах автоматики и других местах, где требуется надёжный ручной контроль. Красный цвет и подсветка сигнализируют о работе или аварийном состоянии.

Технические характеристики

• Напряжение питания подсветки: 24 В постоянного тока
• Контакты: 1 нормально замкнутый (NC), 1 нормально разомкнутый (NO)
• Переключающие контакты: отсутствуют - кнопка не переключает режимы, только коммутирует цепи
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды и пыли
• Фиксация: есть механическая фиксация положения (щелчковый механизм)
• Подсветка: светодиодная, встроена в корпус
• Тип толкателя: цилиндрический, плоский
• Размеры: 22×22×5 мм
• Цвет корпуса: красный
• Цвет переднего кольца: хромированный
• Количество управляющих элементов: один
• Линза: круглая, из прозрачного пластика

Совместимость и монтаж

Кнопка EKF PROxima BA42 монтируется в панели с отверстием диаметром 22 мм. Установка осуществляется через фланец с защёлками - достаточно вставить кнопку в отверстие и закрутить гайку сзади. Для работы подсветки необходимо подключить провода к контактам L/N (обозначены на корпусе). Подключение к сети 24 В постоянного тока - обязательное условие для световой индикации. Совместима со стандартными клеммниками и проводами сечением до 2,5 мм2.

Безопасность и стандарты

Изделие соответствует требованиям к электрооборудованию для промышленного применения. Степень защиты IP40 обеспечивает безопасную работу в помещениях с контролируемой средой - без воздействия брызг, пыли высокой плотности или агрессивных веществ. Не предназначен для использования во взрывоопасных зонах или на открытом воздухе.

Преимущества

• Чёткая тактильная фиксация - кнопка остаётся в нажатом положении, что удобно для длительного включения
• Яркая красная подсветка повышает видимость в условиях слабого освещения
• Металлическое хромированное кольцо улучшает эргономику и долговечность поверхности
• Компактные размеры позволяют устанавливать несколько кнопок в ограниченном пространстве
• Универсальные контакты NO+NC дают гибкость в проектировании схем управления

Ограничения применения

• Не допускается использование в условиях повышенной влажности, на улице или в помещениях с риском попадания жидкости - IP40 не защищает от воды
• Подсветка работает только при подаче 24 В постоянного тока - не совместима с сетью 220 В без внешнего преобразователя
• Отсутствие переключающего механизма - нельзя использовать как переключатель режимов (например, “работа / останов” с двумя состояниями)
• Не рекомендовано применение в вибрационных средах без дополнительной фиксации

Примеры использования

• Кнопка “Старт” на пульте станка - красная подсветка горит при включенном режиме
• Аварийная остановка в цеху - кнопка фиксируется в нажатом положении, сигнал сохраняется
• Индикация готовности системы в щите АВР - подсветка показывает, что питание подано
• Управление конвейером в логистическом комплексе - сочетание NO и NC позволяет реализовать блокировки

Практические советы

• При монтаже проверьте глубину отверстия - толщина корпуса 5 мм, чтобы не задеть внутренние детали щита
• Для подсветки используйте источник 24 В постоянного тока с достаточным запасом мощности - светодиод потребляет менее 0,1 Вт
• Если нужна кнопка без фиксации - выбирайте другую модификацию (BA42 без фиксации имеет другой артикул)
• Не затягивайте гайку слишком сильно - можно повредить пластиковую резьбу
• Проверяйте соответствие типа контактов (NO/NC) вашей схеме - особенно важно при использовании в цепях безопасности
