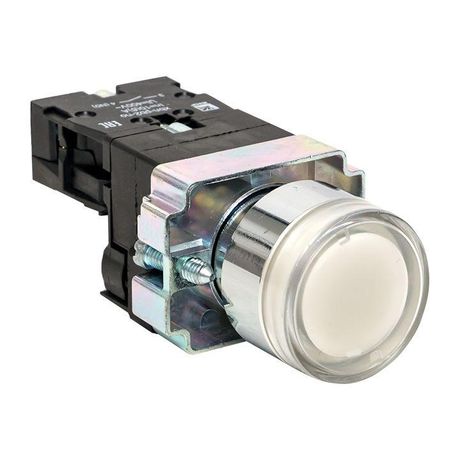

Кнопка BA21 с подстветкой 24В белая NO PROxima | xb2-bw21-24 EKF

Кнопка нажимная BA21 с подсветкой 24В белая от EKF (артикул xb2-bw21-24) - это компактный коммутационный элемент с индикацией состояния, предназначен для ручного управления оборудованием и визуального контроля работы цепей в условиях промышленной автоматизации.

Назначение и область применения

Кнопка нажимная BA21 используется для запуска, остановки или изменения режима работы оборудования через замыкание электрической цепи. Благодаря подсветке она также сигнализирует о текущем состоянии - активирована или выключена. Применяется в системах управления: посты кнопочные, станции управления электроприводами, распределительные щиты, системы АВР, конвейеры, станки и другое промышленное оборудование.

Технические характеристики

• Напряжение подсветки: 24 В постоянного тока
• Количество управляющих элементов: 1
• Контакты: 1 нормально открытый (1НО), 0 нормально закрытых (0НЗ), 0 переключающих контактов
• Тип фиксации: с фиксацией (при нажатии кнопка остаётся в нажатом положении, требует вторичного нажатия для возврата)
• Форма линзы: круглая
• Цвет кнопки: белый
• Материал переднего кольца: металл
• Тип толкателя: цилиндрический
• Степень защиты: IP40 - защита от предметов более 1 мм, но не от воды
• Габариты: 22×22×5 мм

Совместимость и монтаж

Кнопка нажимная BA21 устанавливается в отверстие диаметром 22 мм. Для монтажа требуется предварительно просверленное отверстие в панели. Переднее металлическое кольцо обеспечивает плотную посадку и надёжную фиксацию. Подключение осуществляется к клеммам с помощью проводов сечением до 2,5 мм2. Учитывайте, что подсветка работает только при подаче 24 В постоянного тока - для других напряжений потребуется внешний источник питания или преобразователь.

Безопасность и стандарты

Изделие соответствует требованиям к устройствам управления в промышленных установках. Степень защиты IP40 исключает попадание твёрдых частиц крупнее 1 мм, но не защищает от брызг, пыли или влаги - не рекомендуется для использования во влажных средах или на открытом воздухе. Максимальное рабочее напряжение цепи управления: до 660 В переменного и 400 В постоянного тока.

Преимущества

• Яркая светодиодная подсветка повышает видимость в условиях плохого освещения
• Металлическое переднее кольцо увеличивает долговечность и устойчивость к механическому воздействию
• Фиксация позволяет сохранять состояние кнопки без постоянного давления - удобно для длительных команд
• Компактные габариты позволяют использовать её в ограниченном пространстве

Ограничения применения

• Не подходит для помещений с высокой влажностью, мытьём шлангами или агрессивными средами - IP40 недостаточно
• Подсветка рассчитана только на 24 В постоянного тока - нельзя подключать напрямую к сети 220 В
• Отсутствие нормально закрытых контактов ограничивает применение в схемах, где нужна инверсия сигнала
• Не имеет переключающего контакта - не подходит для функций “вкл/выкл” с двумя состояниями

Примеры использования

• Управление пуском станка: кнопка включает двигатель и светится, пока он работает
• Аварийная остановка: кнопка с фиксацией останавливает линию и остаётся нажатой до ручного сброса
• Индикация готовности: кнопка горит, когда система находится в режиме ожидания
• Пульт управления в сборочном цехе: белый цвет легко различим среди других кнопок

Практические советы

• Перед установкой проверьте соответствие напряжения подсветки (24 В) вашей системе управления
• При использовании в щите учтите, что кнопка не герметична - избегайте мест с возможным попаданием жидкости
• Для многократного использования в аварийных сценариях выбирайте именно модель с фиксацией - она снижает риск случайного отпускания
• При замене старой кнопки убедитесь, что посадочное отверстие совпадает с 22 мм - другие модели BA могут иметь другой размер
• BA21 от EKF совместима с другими изделиями серии PROxima - можно собирать единые панели управления
