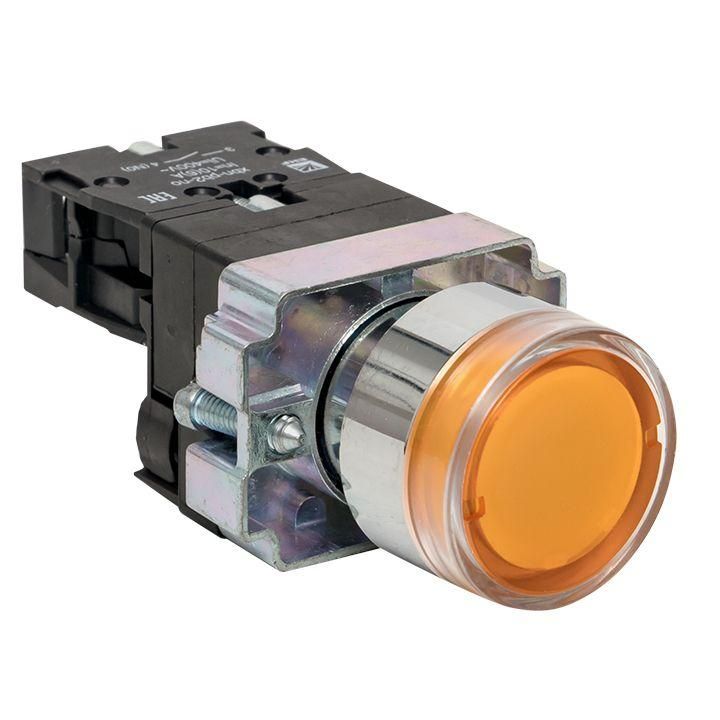

Кнопка BA51 с подстветкой 24В желтая NO PROxima | xb2-bw51-24 EKF

Кнопка BA51 с подсветкой 24В желтая нормально открытая EKF - это устройство для ручного управления оборудованием с визуальной индикацией состояния. Благодаря подсветке и компактному корпусу, она удобна для установки в панели управления, особенно там, где важно быстро определить активный элемент. Артикул xb2-bw51-24 относится к серии PROxima от EKF.

Назначение и область применения

Кнопка BA51 с подсветкой 24В желтая нормально открытая EKF используется для запуска, остановки или включения режимов оборудования через замыкание электрической цепи. Желтый цвет и подсветка позволяют легко выделить её среди других элементов управления. Применяется в системах управления станков, конвейеров, насосов, вводно-распределительных устройствах, пультах АВР и других местах, где требуется надёжная и заметная кнопка с индикацией.

Технические характеристики

• Напряжение подсветки: 24 В постоянного тока
• Тип контакта: нормально открытый (НО), один контакт
• Фиксация: механическая - кнопка остаётся в нажатом положении до вторичного нажатия
• Цвет: жёлтый
• Форма: плоская круглая кнопка с металлическим передним кольцом
• Габариты: 22×22×5 мм
• Степень защиты IP40 - защищена от предметов более 1 мм, но не от воды и пыли
• Толкатель: цилиндрический, с прямым воздействием
• Количество постов: 1
• Переключающие контакты: отсутствуют - работает как одиночный коммутационный элемент

Совместимость и монтаж

Кнопка BA51 с подсветкой 24В желтая нормально открытая EKF монтируется в отверстие диаметром 22 мм. Установка осуществляется через фиксацию в панели с помощью металлического переднего кольца. Для работы подсветки необходимо подключить питание 24 В постоянного тока параллельно основной цепи. Подключение проводов - к клеммам на задней части кнопки. Совместима со стандартными панелями и постами кнопочного управления серии PROxima.

Безопасность и стандарты

Изделие соответствует требованиям к управляемому оборудованию в соответствии с ГОСТ Р МЭК 60947-5-1. Степень защиты IP40 обеспечивает безопасную работу в помещениях с контролируемой средой - без попадания брызг, пыли высокой плотности или агрессивных веществ. Не предназначен для использования во взрывоопасных зонах или на открытом воздухе.

Преимущества

• Яркая подсветка повышает видимость в условиях слабого освещения
• Металлическое кольцо увеличивает долговечность и устойчивость к механическим нагрузкам
• Фиксированная форма позволяет использовать как импульсную или удерживающую кнопку
• Компактный размер снижает потребность в месте на панели
• Подсветка работает от 24 В - совместима с большинством промышленных систем управления

Ограничения применения

• Не допускается использование в условиях повышенной влажности, на улице или в помещениях с возможностью брызг воды - IP40 не обеспечивает гидрозащиту
• Не подходит для коммутации силовых цепей выше 400 В постоянного или 660 В переменного тока - только для цепей управления
• Отсутствие переключающих контактов означает, что кнопка не может использоваться как двухпозиционный переключатель
• Подсветка требует отдельного источника 24 В - нельзя подключать напрямую к 220 В сети

Примеры использования

• Запуск станка на производстве - кнопка светится, когда система готова к работе
• Аварийная остановка на конвейере - жёлтый цвет и подсветка указывают на активный режим
• Управление пуском насоса в щите АВР - кнопка включает резервный контур
• Пульт управления в цехе - сочетание цвета и подсветки помогает избежать ошибок при быстром доступе

Практические советы

• При монтаже проверьте глубину отверстия - толщина кнопки всего 5 мм, чтобы не возникло люфта
• Для подсветки используйте источник 24 В постоянного тока с достаточной мощностью - типовой ток светодиода около 10–20 мА
• Не затягивайте крепёж слишком сильно - металл кольца чувствителен к деформации
• Если нужна кнопка без фиксации - выбирайте другую модель серии, так как эта имеет удерживающий механизм
• Проверяйте соответствие напряжения подсветки (24 В) с вашей системой управления - неверное напряжение приведёт к выходу LED из строя
