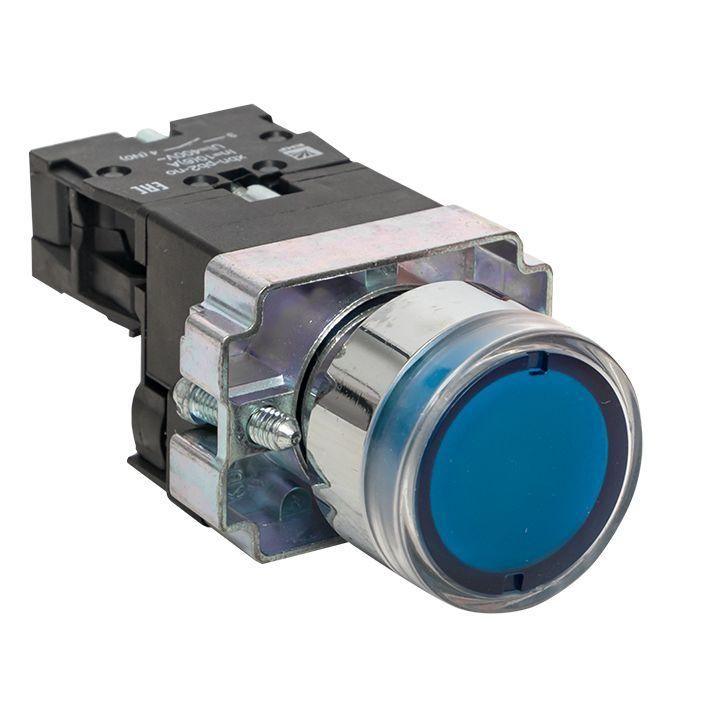

Кнопка BW61 с подстветкой 24В синяя NO PROxima | xb2-bw61-24 EKF

Кнопка EKF PROxima xb2-bw61-24 - это компактный устройство с синей подсветкой и двумя типами контактов (НО и НЗ), предназначенное для ручного управления оборудованием и визуальной индикации состояния цепи. Подходит для установки в панели управления, где важна надежная работа при напряжении 24 В.

Назначение и область применения

Кнопка EKF PROxima xb2-bw61-24 используется для ручного запуска, остановки или изменения режима работы оборудования. Её основная задача - передать команду в управляющую систему и одновременно показать её состояние через подсветку. Применяется в пультах управления, шкафах автоматики, станционных постах, системах АВР, на конвейерах и станках с электроприводом. Синяя подсветка сигнализирует, что кнопка активна и находится под напряжением.

Технические характеристики

• Напряжение подсветки: 24 В постоянного тока
• Количество управляющих элементов: 1
• Контакты: 1 нормально-открытый (НО), 1 нормально-закрытый (НЗ)
• Переключающие контакты: отсутствуют
• Тип фиксации: с фиксацией (кнопка остаётся в нажатом положении)
• Цвет линзы: синий
• Форма линзы: круглая
• Тип толкателя: цилиндрический
• Материал переднего кольца: металл
• Степень защиты: IP40 (защита от предметов больше 1 мм, но не от воды)
• Габариты: 22×22×5 мм

Совместимость и монтаж

Кнопка EKF PROxima xb2-bw61-24 монтируется в панель через отверстие диаметром 22 мм. Установка осуществляется с помощью фиксирующего кольца из металла - после вставки кольцо зажимает корпус, обеспечивая прочную посадку. Для подключения используются клеммы, расположенные внутри корпуса. Подсветка требует отдельного провода на 24 В постоянного тока - она не питается от силовой цепи контактов. Обязательно проверьте соответствие полярности при подключении LED-подсветки.

Безопасность и стандарты

Устройство соответствует требованиям к коммутационной аппаратуре для слаботочных и управляющих цепей. Степень защиты IP40 позволяет использовать кнопку в закрытых щитах, защищённых от пыли и случайного прикосновения к контактам. Не предназначена для влажных сред, открытых площадок или мест с брызгами воды.

Преимущества

• Интегрированная синяя подсветка повышает видимость в условиях плохого освещения
• Металлическое переднее кольцо увеличивает долговечность и жесткость крепления
• Наличие двух типов контактов (НО + НЗ) даёт гибкость в проектировании схем управления
• Фиксированное положение удобно для сигналов «вкл./выкл.» - не требуется удерживать кнопку
• Компактный размер позволяет экономить место в плотно укомплектованных панелях

Ограничения применения

• Не подходит для установки во внешних или влажных помещениях - IP40 не защищает от влаги
• Подсветка работает только при подаче 24 В постоянного тока - нельзя подключать к сети 220 В
• Отсутствует переключающий контакт - нельзя использовать там, где нужен трёхпозиционный переключатель
• Не рассчитана на высокие токи: контакты предназначены для управления, а не для коммутации нагрузки выше 5–10 А

Примеры использования

• Кнопка «пуск» с фиксацией в пульте станка - горит синим, когда система в работе
• Кнопка «останов» с фиксацией в распределительном щите - светится при аварийной остановке
• Сигнальная кнопка в системе АВР: НО замыкает цепь включения резерва, НЗ разрывает основную
• Индикация готовности системы: синяя подсветка говорит, что управление активно, даже если оборудование выключено

Практические советы

• При монтаже используйте только отверстие 22 мм - большие отверстия снижают герметичность и устойчивость
• Проверьте polarity при подключении подсветки: неверная полярность не испортит LED, но он не будет светиться
• Если вам нужна кнопка без фиксации - выбирайте другую модель серии PROxima (например, xb2-bw61-24-BF)
• Для многократного использования в промышленной среде рекомендовано контролировать механические нагрузки - хотя корпус металлический, длительные удары могут повредить механизм
• Не путайте эту кнопку с моделями на 230 В - они имеют другие внутренние схемы подсветки и несовместимы с вашей сетью 24 В
