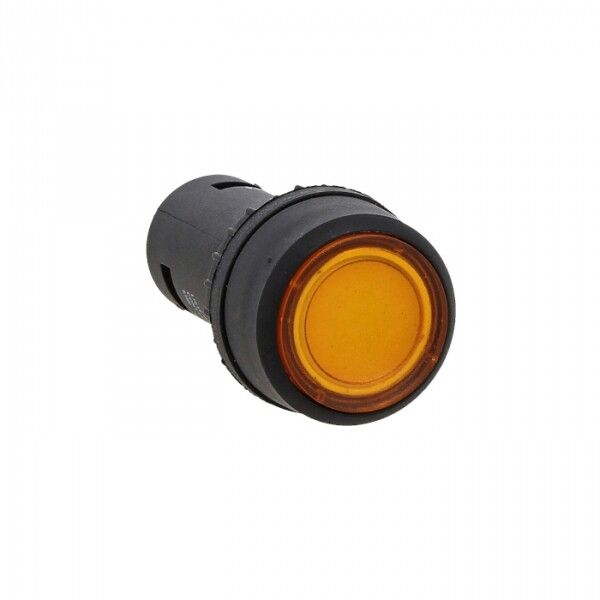

Кнопка SW2C-10D с подсветкой желтая NO 24В EKF PROxima | sw2c-md-y-24

Кнопка EKF SW2C-10D с подсветкой желтая NO 24В - это устройство управления с индикацией состояния, предназначенное для ручного включения цепей в промышленной автоматизации. Подходит для установки на панели оборудования, где требуется четкая визуальная сигнализация и надежная работа при напряжении 24 В.

Назначение и область применения

Кнопка EKF SW2C-10D используется для ручного включения электрических цепей через один нормально открытый (NO) контакт. Её основная задача - обеспечить оператору возможность запуска процесса и одновременно визуально указывать на активное состояние благодаря подсветке. Применяется в системах управления: постах кнопочном управлении, станциях приводов, вводно-распределительных устройствах, аппаратуре автономного включения резерва. Удобна там, где важно отличать рабочий режим от выключенного - особенно в условиях слабого освещения.

Технические характеристики

• Напряжение коммутации: 24 В постоянного тока (работает также с переменным током до 250 В)
• Номинальный ток: 7,5 А - позволяет управлять нагрузками средней мощности, например, реле, малые двигатели, световые индикаторы
• Подсветка: да, желтая, питается от цепи управления (не требует отдельного питания)
• Тип контакта: 1 нормально открытый (НО), без переключающих контактов - только включение, не переключение
• Механизм: с фиксацией - кнопка остается в нажатом состоянии до вторичного нажатия
• Форма: плоская круглая линза, цилиндрический толкатель - удобна для нажатия пальцем
• Габариты: 22×22×13 мм - компактный размер для плотной установки на панелях
• Степень защиты: IP54 - защищена от пыли и брызг воды с любого направления
• Климатическое исполнение: УХЛ3 - рассчитана на работу в помещениях с умеренным климатом, возможны колебания температуры и влажности
• Способ монтажа: на лицевую панель - устанавливается в отверстие 22 мм

Совместимость и монтаж

Кнопка EKF SW2C-10D монтируется в панель через круглое отверстие диаметром 22 мм. Для фиксации используется резьбовая гайка с пластиковым кольцом - после установки она зажимает корпус изнутри. Кабель подключается к двум клеммам: одна для входа, другая - для выхода к нагрузке. Подсветка работает параллельно с контактами, поэтому её можно подключить к тому же источнику 24 В, что и саму цепь. Не требует специальных инструментов - достаточно отвертки и сверла нужного диаметра.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1-2005 (эквивалент МЭК 60947-5-1-2003) и ГОСТ 12.2.007.13-2000 - стандартам для аппаратов управления в промышленных электроустановках. Это гарантирует безопасную работу при перегрузках, механическом воздействии и долговечность контактов. Серия PROxima прошла сертификацию на соответствие требованиям безопасности для промышленного оборудования.

Преимущества

• Яркая желтая подсветка легко заметна даже при ярком фоновом освещении
• Фиксированное положение исключает случайное отпускание - идеально для длительного включения оборудования
• Защита IP54 позволяет использовать в условиях повышенной запыленности и влажности (например, на производстве, в цехах)
• Компактный размер экономит место на панели
• Работает с постоянным и переменным током - универсальное решение для различных систем

Ограничения применения

• Не подходит для управления высокомощными нагрузками - максимальный ток 7,5 А, для больших двигателей нужен контактор
• Только нормально открытый контакт - нельзя использовать как переключатель (нет НЗ контактов)
• Климатическое исполнение УХЛ3 - не рекомендовано для установки на улице или в неотапливаемых помещениях с экстремальными температурами
• Подсветка зависит от напряжения цепи - при снижении ниже 20 В может мерцать или не гореть

Примеры использования

• Запуск конвейера на пищевом производстве - кнопка включает двигатель и светится пока он работает
• Активация насоса в системе водоснабжения - оператор нажимает и удерживает, пока не закончится закачка
• Включение системы вентиляции в цеху - сигнал подсветки показывает, что система в работе
• Пульт управления станком ЧПУ - кнопка с фиксацией для включения режима обслуживания

Практические советы

• Перед монтажом проверьте диаметр отверстия в панели - должен быть точно 22 мм, иначе кнопка не зафиксируется
• При подключении подсветки используйте тот же источник 24 В, что и для контактов - так схема будет проще и надежнее
• Не используйте кнопку для коммутации индуктивных нагрузок выше 7,5 А - риск подгорания контактов
• Если необходимо отключить подсветку, но сохранить функцию включения - замените кнопку на аналог без подсветки, например, SW2C-10D-BL
• Проверяйте целостность подсветки при первом включении - если не горит, возможно, неверно подключен провод к клемме подсветки
