Кнопка SW2C-10D с подсветкой красная NO 24В EKF PROxima | sw2c-md-r-24

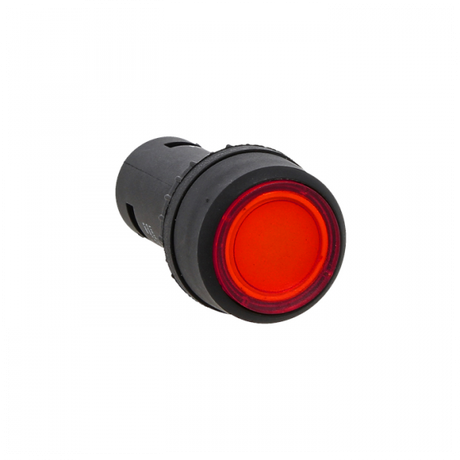

Кнопка EKF SW2C-10D с подсветкой красная нормально разомкнутая 24В - устройство управления с индикацией состояния, предназначенное для ручного включения оборудования в системах с напряжением до 24 В постоянного или переменного тока. Подходит для установки на панели управления в условиях повышенной запыленности и влаги.

Назначение и область применения

Кнопка EKF SW2C-10D используется для ручного управления технологическими процессами: запуск, остановка, сброс аварийных ситуаций. Красная подсвечивающаяся кнопка сигнализирует активное состояние - например, когда оборудование работает или требуется экстренная остановка. Применяется в постах управления, распределительных щитах, станциях управления электродвигателями, конвейерах, насосных станциях и других системах с контролируемым режимом работы.

Технические характеристики

• Напряжение: 24 В - оптимально для слаботочных цепей управления, совместимо с PLC и реле контроля;
• Номинальный ток: 7,5 А - позволяет коммутировать нагрузки средней мощности, такие как катушки реле, малые двигатели, световые сигналы;
• Тип контакта: один нормально разомкнутый (НО) контакт - замыкается при нажатии, размыкается при отпускании;
• Подсветка: да, красная светодиодная - обеспечивает высокую видимость даже при ярком освещении;
• Габариты: 22×22×13 мм - компактный формат для плотной установки на панелях;
• Степень защиты: IP54 - защищена от пыли (не полностью герметична, но препятствует проникновению пыли в количестве, нарушающем работу) и брызг воды из любого направления;
• Тип механизма: с фиксацией - кнопка остается в нажатом положении после первого нажатия, требует второго нажатия для возврата;
• Форма толкателя: цилиндрический - удобен для нажатия пальцем или специальным рычагом;
• Климатическое исполнение: УХЛ3 - рассчитана на работу при температуре от −40 C до +40 C, допустима эксплуатация во влажном воздухе, в помещениях с возможностью образования конденсата;
• Монтаж: на лицевую панель - через круглое отверстие диаметром 22 мм;
• Нормативы: соответствует ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1) и ГОСТ 12.2.007.13-2000 - требованиям безопасности и надежности электрооборудования управления.

Совместимость и монтаж

Кнопка EKF SW2C-10D устанавливается в подготовленное круглое отверстие диаметром 22 мм на переднюю поверхность корпуса или панели. Для фиксации используются два зажимных лепестка внутри корпуса - они защелкиваются за край отверстия. Перед установкой проверьте толщину панели: она должна быть не более 8–10 мм, чтобы лепестки могли полноценно зафиксироваться. Подключение проводов осуществляется к двум клеммам: вход и выход. Подсветка питается параллельно основному контакту - поэтому необходимо подключить источник питания 24 В к выводам LED. Не используйте напряжение выше 24 В - это вызовет перегрев и выход из строя светодиода.

Безопасность и стандарты

EKF SW2C-10D соответствует международному стандарту МЭК 60947-5-1 и российским нормам ГОСТ Р 50030.5.1-2005, что гарантирует безопасную работу в промышленных сетях. Конструкция исключает случайное включение благодаря механической фиксации и цветовой индикации (красный - всегда “останов” или “авария”). Соответствие ГОСТ 12.2.007.13-2000 подтверждает соответствие требованиям по эргономике и предупредительному оформлению органов управления.

Преимущества

• Интегрированная подсветка снижает необходимость в внешних индикаторах - экономит место и стоимость системы;
• Механизм с фиксацией позволяет сохранять команду без необходимости длительно удерживать кнопку - важно при управлении опасными процессами;
• Высокая степень защиты IP54 делает её пригодной для использования в цехах с пылью, маслом, влажностью;
• Размер 22 мм стандартизирован - легко заменяет аналоги других производителей;
• Красный цвет соответствует правилам безопасности - сразу воспринимается как сигнал тревоги или остановки.

Ограничения применения

• Не предназначена для коммутации силовых цепей выше 7,5 А - нельзя использовать для прямого управления двигателем мощнее ~1,5 кВт;
• Подсветка работает только при наличии источника 24 В - если он отключен, индикация исчезнет;
• Не является взрывозащищённой - не для помещений категории В-Iб, В-II, В-IIa;
• Запрещено применять в местах с постоянным воздействием струй воды, химических растворов или в условиях глубокого погружения - IP54 недостаточно для таких условий;
• Не рекомендовано использование вне диапазона температур UHL3 (-40…+40 C);
• Не имеет встроенного выключающего контакта - только НО, значит, для функции “выкл.” нужна другая кнопка или система.

Примеры использования

• Кнопка аварийной остановки на станке ЧПУ - красная, с фиксацией, подсветка горит при активации;
• Управление пуском конвейера в пищевой промышленности - установлено на стенде рядом с рабочим местом;
• Переключатель резервного питания в ЩРУ - используется как кнопка принудительного перехода на резерв;
• Пульт управления насосной станцией - сочетание с другими кнопками в группе “пуско-останов”.

Практические советы

• Выбирая место установки, учтите доступность - кнопка должна быть легко достижима рукой, особенно при использовании в аварийных ситуациях;
• При сборке панели соблюдайте шаг между кнопками - минимум 25 мм, чтобы избежать случайного одновременного нажатия;
• Для долговечности подсветки используйте стабильный источник 24 В - скачки напряжения сокращают срок службы светодиода;
• Проверяйте целостность соединений регулярно - окисление контактов в условиях влажности может привести к отказу подсветки или коммутации;
• При замене старой кнопки - сравните габариты и тип крепления. EKF SW2C-10D совместима с большинством моделей 22 мм от Schneider, ABB, Siemens.
