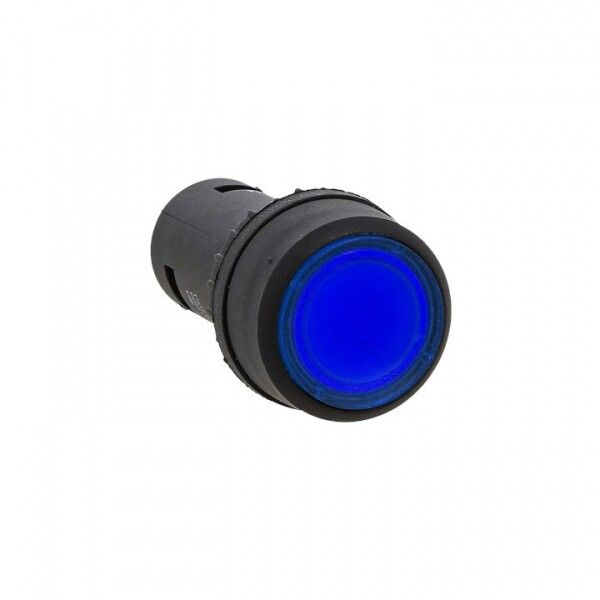

Кнопка SW2C-10D с подсветкой синяя NO 24В EKF PROxima | sw2c-md-b-24

Кнопка EKF PROxima SW2C-10D с подсветкой синяя NO 24В - это устройство управления с индикацией состояния, предназначенное для ручного включения цепей в промышленной автоматизации. Подходит для установки на панели оборудования, где требуется четкая визуальная сигнализация и надежная работа при напряжении 24 В.

Назначение и область применения

Кнопка SW2C-10D используется для ручного включения электрических цепей через один нормально открытый (NO) контакт. Она применяется там, где важно видеть состояние кнопки - например, при запуске оборудования, активации аварийных систем или управлении приводами. Устройство часто монтируют в кнопочные посты, щиты управления, системы автоматического включения резерва и станции управления промышленными машинами.

Технические характеристики

• Напряжение: 24 В постоянного тока (работает также с переменным током до 660 В, но оптимально для 24 В)
• Номинальный ток: 7,5 А - позволяет коммутировать нагрузки средней мощности, например, катушки реле, малые двигатели
• Подсветка: да, синяя светодиодная - обеспечивает визуальную индикацию включенного состояния даже в условиях плохого освещения
• Тип контакта: 1 нормально открытый (NO), без переключающих контактов - только включение, выключение требует вторичного действия
• Механизм: с фиксацией - кнопка остается в нажатом положении до следующего нажатия
• Степень защиты: IP54 - защищена от пыли (не полностью герметична, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Габариты: 22×22×13 мм - компактный формат для плотной установки на панелях
• Форма толкателя: цилиндрический, плоский - удобен для нажатия пальцем или специальным рычагом
• Климатическое исполнение: УХЛ3 - рассчитана на работу в помещениях с умеренным и холодным климатом, температурой от −25C до +40C
• Материал переднего кольца: прочее (обычно пластик высокой прочности, совместимый с промышленной средой)
• Способ монтажа: на лицевую панель - требует отверстия диаметром 22 мм

Совместимость и монтаж

SW2C-10D устанавливается в подготовленное круглое отверстие диаметром 22 мм на лицевой панели корпуса или шкафа. Крепление осуществляется с помощью резьбового фланца с гайкой сзади. Для подключения используются клеммы с зажимом на 2,5 мм2. Максимальное сечение провода - 1,5–2,5 мм2. Не рекомендуется использовать с проводами более 4 мм2 - возможен риск повреждения клемм. Совместима с большинством стандартных кнопочных постов и панелями из стали, пластика или алюминия.

Безопасность и стандарты

Кнопка соответствует требованиям ГОСТ Р 50030.5.1-2005 (эквивалент МЭК 60947-5-1-2003) и ГОСТ 12.2.007.13-2000 - что гарантирует безопасность при использовании в промышленных системах управления. Соответствие стандартам подтверждает допустимость применения в электроустановках, регулируемых правилами безопасности труда.

Преимущества

• Яркая синяя подсветка легко заметна в любых условиях - снижает вероятность ошибки при работе
• Фиксирующий механизм исключает случайное отпускание - идеально для длительного включения оборудования
• Высокая степень защиты IP54 делает её пригодной для использования в цехах с пылью, влагой или периодическими мойками
• Компактный размер позволяет экономить место на панелях
• Работает как с постоянным, так и с переменным током - универсальность в проектировании цепей

Ограничения применения

• Не предназначена для частого включения-выключения - механический ресурс ограничен, лучше применять для редких команд
• Имеет только NO-контакт - нельзя использовать как переключатель (например, для изменения направления движения)
• Не взрывозащищенная - не подходит для опасных зон с горючими газами или пылью
• Подсветка работает только при наличии питания 24 В - при отключении питания индикация исчезает
• Климатическое исполнение УХЛ3 не предусматривает работу на открытом воздухе или в условиях повышенной влажности выше 85%

Примеры использования

• Запуск конвейера на производстве - кнопка остаётся нажатой до завершения цикла
• Активация насоса в системе орошения - включение с индикацией, чтобы оператор видел, что система работает
• Включение световой сигнализации в ремонтной зоне
• Ручной запуск пневматической системы в сборочном цехе

Практические советы

• Перед монтажом проверьте глубину панели - задняя часть кнопки выступает на 13 мм, нужен свободный объем сзади
• При подключении используйте кабель с медными жилами - алюминий может вызвать окисление и нагрев
• Для многократного использования в режиме “нажал-осталось” выбирайте именно эту модель с фиксацией, а не импульсную
• Если необходимо несколько кнопок одного цвета - все модели серии PROxima имеют единый стиль и размер, обеспечивают эстетическую согласованность
• Проверяйте соответствие напряжения подсветки - 24 В - с источником питания. Применение 12 В или 48 В приведёт к слабому свечению или выходу из строя LED
