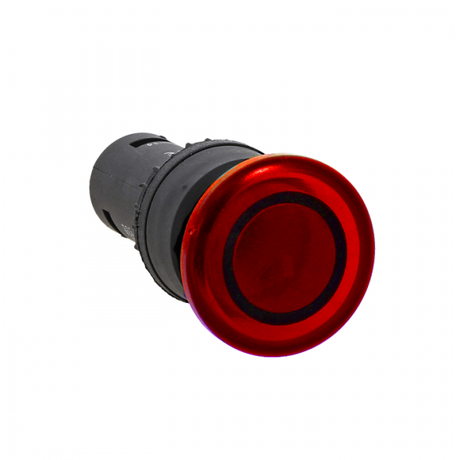

Кнопка SW2C-MD "грибок" красная с подсветкой NO+NC 24В EKF PROxima | sw2c-md-rr-24

Кнопка 'грибок' красная с подсветкой NO+NC 24В от EKF (артикул sw2c-md-rr-24) - это аварийный выключатель с фиксацией и подсветкой, предназначенный для быстрого отключения оборудования в экстренных ситуациях. Подходит для установки на панели управления в условиях пыли и влаги.

Назначение и область применения

Кнопка 'грибок' красная с подсветкой NO+NC 24В используется как аварийный останов в системах автоматизации. Её основная задача - немедленно отключить питание оборудования при возникновении опасности. Красный цвет и выпуклая форма позволяют легко найти и нажать её даже в темноте или при спешке. Применяется на станках, конвейерах, насосных станциях, прессах и других устройствах, где требуется надёжный и быстрый способ останова.

Технические характеристики

• Напряжение: 24 В постоянного тока (для подсветки и коммутации)
• Номинальный ток: 7,5 А - допустимая нагрузка для контактной группы
• Тип контактов: один нормально открытый (NO) и один нормально замкнутый (NC) - обеспечивает гибкость в схемах управления
• Диаметр отверстия: 22 мм - требует соответствующего монтажного проёма
• Степень защиты: IP54 - защищена от пыли и брызг воды с любого направления
• Подсветка: да, светодиодная, работает при 24 В
• Конструкция: грибовидная, цилиндрический толкатель, круглая линза
• Фиксация: после нажатия кнопка остаётся в нажатом положении, для возврата требуется поворот против часовой стрелки
• Климатическое исполнение: УХЛ3 - рассчитана на работу в помещениях с умеренным и холодным климатом, без конденсации
• Соответствие стандартам: ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003), ГОСТ 12.2.007.13-2000

Совместимость и монтаж

Кнопка 'грибок' красная с подсветкой NO+NC 24В монтируется на лицевую панель через отверстие диаметром 22 мм. Для установки потребуется стандартный крепёж - резьба M22x1, которая есть на корпусе кнопки. Подсветка подключается параллельно к цепи управления 24 В. Обязательно проверьте соответствие полярности при подключении LED. Кабельный зажим внутри корпуса позволяет закрепить провода сечением до 2,5 мм2. Монтаж возможен в щитах, пультах управления, на стендах и оборудовании с металлическими или пластиковыми панелями толщиной до 8 мм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1-2005 (эквивалент МЭК 60947-5-1) - международному стандарту для аппаратов управления. Также соблюдает ГОСТ 12.2.007.13-2000, регламентирующий безопасность аварийных выключателей. Цвет красный и форма «грибок» выполнены в соответствии с правилами сигнализации безопасности: именно так обозначаются аварийные остановы. IP54 гарантирует работоспособность в средах с пылью и повышенной влажностью, что важно для промышленных условий.

Преимущества

• Два типа контактов (NO + NC) позволяют использовать кнопку в сложных схемах - например, для одновременного отключения питания и включения светового предупреждения
• Яркая подсветка делает кнопку заметной в плохих условиях освещения
• Фиксированное положение исключает случайное отпускание - важный фактор при аварийном отключении
• Высокая степень защиты IP54 снижает риск отказа из-за загрязнений
• Соответствие российским и европейским стандартам упрощает сертификацию оборудования

Ограничения применения

• Не предназначен для работы при напряжении выше 24 В - подсветка и контакты рассчитаны только на этот уровень
• Климатическое исполнение УХЛ3 запрещает использование на открытом воздухе или в местах с постоянной конденсацией влаги
• Не следует применять в взрывоопасных зонах - отсутствует взрывозащита
• Работает только с постоянным током 24 В для подсветки; при использовании в цепях переменного тока подсветка не будет гореть
• Запрещено механическое воздействие на линзу - она не предназначена для ударных нагрузок

Примеры использования

• Аварийный останов на металлорежущем станке - при срабатывании кнопки отключается двигатель и включается сигнальная лампа
• Останов конвейера на пищевом производстве - кнопка расположена вдоль линии для доступа оператора
• Щит управления насосной станцией - кнопка включает аварийную блокировку при утечке или перегреве
• Пульт управления на складском погрузчике - удобно нажимать рукой в перчатке

Практические советы

• Перед монтажом проверьте глубину панели - кнопка имеет заднюю часть длиной около 35 мм, убедитесь, что хватает места внутри шкафа
• При подключении подсветки используйте отдельный провод - не соединяйте её с силовым контуром, чтобы избежать помех
• Для долговечности не нажимайте кнопку слишком часто - хотя она рассчитана на 1 млн циклов, частые срабатывания ускоряют износ
• Если нужна только функция останова без подсветки - можно не подключать два вывода LED, но тогда теряется преимущество видимости
• Проверяйте целостность контактов периодически - особенно в условиях высокой вибрации, где возможен окисление
