Корпус для кнопок NP2 1 место NP2-B01 | 574887 CHINT

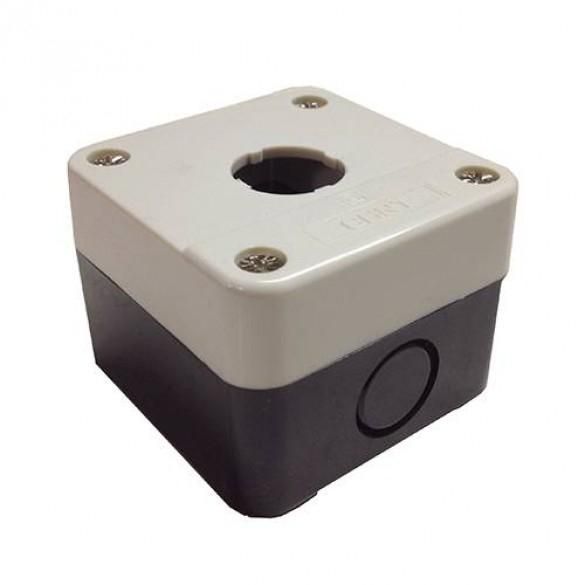

Корпус для кнопок NP2 1 место NP2-B01 от CHINT предназначен для установки однопостовых кнопочных механизмов в панелях управления. Этот корпус из серого пластика с IP40 защищён от доступа пальцев и твёрдых предметов более 1 мм, что делает его подходящим для промышленных условий. Артикул 574887 соответствует серии NP2 - проверенной линейке устройств с улучшенной механической надёжностью.

Назначение и область применения

Корпус для кнопок NP2 1 место NP2-B01 используется для фиксации одиночных кнопочных выключателей в щитах, пультах и панелях управления. Подходит для оборудования, где требуется простая, но надёжная индикация и управление - например, для старта/останова станков, конвейеров, насосов и систем автоматизации. Корпус не предназначен для наружной установки или сред с высокой запылённостью, влагой или химическими воздействиями.

Технические характеристики

• Диаметр монтажного отверстия: 22 мм - совместим с большинством стандартных кнопок NP2
• Количество постов: 1 - позволяет установить одну кнопку или один индикатор
• Степень защиты: IP40 - предотвращает попадание твёрдых объектов размером более 1 мм, но не защищает от воды
• Материал корпуса: пластик - легкий, устойчивый к коррозии, не проводит ток
• Тип корпуса: накладной - монтируется поверх поверхности, не требует глубокой посадки
• Цвет корпуса: серый - универсальный цвет для промышленного дизайна

Совместимость и монтаж

Корпус NP2-B01 совместим с кнопками серии NP2, в том числе с моделями с подсветкой BA9s. Для установки необходимо просверлить отверстие диаметром 22 мм в панели. Крепление осуществляется через фланец сзади - корпус плотно фиксируется без дополнительных крепёжных элементов. Убедитесь, что толщина панели не превышает допустимую для накладного типа - обычно до 6–8 мм. Монтаж возможен как на вертикальных, так и на горизонтальных поверхностях.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в условиях нормальной эксплуатации. Наличие стопорной металлической детали исключает случайный демонтаж кнопки спереди - повышает безопасность при обслуживании. Конструкция не содержит открытых токоведущих частей при установленной кнопке. Соответствие стандартам IEC 60947-5-1 и ГОСТ Р 50030.5.1 реализовано в рамках серии NP2, хотя сам корпус не имеет отдельной сертификации.

Преимущества

• Фиксация кнопки с помощью стопорной металлической части - предотвращает её выпадение даже при вибрации
• Поддержка двойных контактов и самоочищающейся системы - снижает риск заклинивания и увеличивает срок службы
• Независимые замыкающие и размыкающие контакты - позволяют гибко настраивать логику управления
• Безопасные выводы для скрытого подключения - минимизируют риск поражения током и перегрева
• Возможность установки лампы BA9s - даёт возможность подсветки кнопки без внешних решений

Ограничения применения

• Не предназначена для работы во влажных помещениях, на улице или в зонах с брызгами воды - степень защиты IP40 недостаточна
• Не подходит для взрывоопасных сред - отсутствует взрывозащита (Ex-маркировка)
• Не рекомендован для установки в местах с постоянным воздействием масел, растворителей или агрессивными химикатами - материал пластиковый, не устойчив к таким средам
• Работает только с кнопками серии NP2 - несовместим с аналогами других производителей

Примеры использования

• Управление пускателем двигателя на станке - кнопка “Старт” с подсветкой
• Аварийная остановка на конвейере - однокнопочный аварийный стоп
• Индикация состояния системы - кнопка с лампой BA9s для сигнализации “Готово”
• Пульт управления в сборочном цехе - компактный набор из нескольких корпусов NP2-B01

Практические советы

• Перед монтажом проверьте, чтобы диаметр отверстия точно был 22 мм - меньшее отверстие затруднит установку, большее - вызовет люфт
• Если нужна подсветка, выбирайте лампу BA9s того же напряжения, что и ваша система управления - чаще всего 24 В постоянного тока
• Не используйте этот корпус вместо герметичного - для помещений с повышенной влажностью применяйте модели с IP65/IP67
• При групповой установке нескольких корпусов NP2-B01 соблюдайте минимальный шаг между отверстиями - не менее 40 мм для удобства обслуживания
• Артикул 574887 - это именно корпус; кнопочные механизмы и лампы покупаются отдельно - убедитесь, что они также из серии NP2
