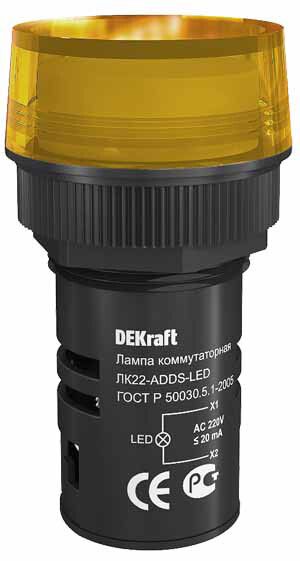

Лампа коммутационная ADDS ЛК-22 d22мм 220В желт. LED DEKraft 25004DEK APC

Лампа коммутационная ADDS ЛК-22 диаметр 22 мм желтая LED 220В - это компактный индикатор для визуального отображения состояния оборудования в панелях управления. Бренд DEKRAFT и артикул 25004dek обеспечивают совместимость с промышленными системами, где важны надежность и долговечность.

Назначение и область применения

Лампа коммутационная ADDS ЛК-22 диаметр 22 мм желтая LED 220В используется для индикации работы электрических цепей, автоматических выключателей, контакторов и других коммутационных устройств. Желтый цвет свечения применяется для предупредительных сигналов - например, «готово», «в работе» или «нестандартный режим». Подходит для установки на панелях, дверях шкафов, станках, конвейерах и распределительных устройствах.

Технические характеристики

• Тип лампы: светодиод (LED) - энергоэффективный источник света с длительным сроком службы
• Напряжение питания: переменный ток 220 В - работает в сетях стандарта 220–240 В AC
• Диаметр отверстия: 22 мм - требует соответствующего монтажного отверстия в панели
• Степень защиты: IP54 - защищена от пыли (не полностью герметична, но устойчива к оседанию пыли) и брызг воды из любого направления
• Цвет свечения: желтый - оптимален для предупреждающих сигналов
• Тип подключения: винтовые зажимы - удобны для быстрого монтажа проводов
• Способ монтажа: через монтажную плату - фиксируется в отверстии с помощью резьбового крепления
• Тип линзы: высокая - обеспечивает равномерное рассеивание света и хорошую видимость под углом
• Количество индикаторов: один - одиночная точка индикации
• Цвет переднего кольца: черный - контрастный фон для лучшей заметности желтого света
• Климатическое исполнение: УХЛ4 - допущено к использованию в помещениях с умеренным климатом, возможны перепады температур и повышенная влажность
• Нормативный документ: ТР ТС 004/2011 - соответствие требованиям безопасности ЕАЭС

Совместимость и монтаж

Лампа коммутационная ADDS ЛК-22 диаметр 22 мм желтая LED 220В устанавливается в подготовленное отверстие диаметром 22 мм. Крепится с помощью резьбы на корпусе - после вставки в панель затягивается гайкой с тыльной стороны. Для подключения используются два винтовых зажима: L (фаза) и N (ноль). Монтажная плата должна иметь достаточную жесткость, чтобы не деформироваться при затяжке. Передний черный обод не является декоративным элементом - он увеличивает контраст и исключает блики.

Безопасность и стандарты

Изделие соответствует требованиям ТР ТС 004/2011 - нормативу по безопасности низковольтного оборудования в странах ЕАЭС. Степень защиты IP54 делает её безопасной для использования в условиях возможного попадания пыли и брызг воды, что актуально для цехов, логистических объектов и помещений с частой влажной уборкой. Не рекомендуется применять в средах с постоянным воздействием струй воды или погружением.

Преимущества

• Низкое энергопотребление благодаря светодиодному источнику - экономия до 80% по сравнению с лампами накаливания
• Устойчивость к скачкам напряжения - работает даже при колебаниях +-10% от 220 В
• Долгий срок службы - до 50 000 часов при правильном монтаже
• Яркий и равномерный свет - высокая линза обеспечивает хороший угол обзора
• Простота замены - не требуется демонтировать всю панель, достаточно открутить гайку и отсоединить провода

Ограничения применения

• Не предназначен для установки во взрывоопасных зонах - отсутствует сертификат взрывозащиты
• Не следует использовать в местах с постоянным прямым потоком воды - IP54 не гарантирует защиту от струй под давлением
• Запрещён монтаж в условиях температур ниже -25C и выше +55C - климатическое исполнение УХЛ4 имеет ограниченный диапазон
• Не подходит для многоканальной индикации - одна лампа = один сигнал

Примеры использования

• Индикация включения станка на производстве
• Сигнал «работа в автономном режиме» на щите управления насосной станцией
• Предупреждение о готовности системы на логистическом конвейере
• Индикация наличия напряжения в распределительном шкафу
• Обозначение «включен нагрев» в термокамерах или сушильных установках

Практические советы

• При монтаже проверьте глубину отверстия - корпус лампы ADDS ЛК-22 диаметр 22 мм желтая LED 220В требует минимум 25 мм свободного пространства сзади для гайки и проводов
• Используйте кабель с сечением 0,5–2,5 мм2 - винтовые зажимы рассчитаны именно на этот диапазон
• Не перетягивайте гайку - это может повредить пластиковую часть корпуса
• При замене старой лампы убедитесь, что новая также имеет диаметр 22 мм - другие размеры не подходят
• Для групповой индикации используйте несколько экземпляров одного типа - смешивать цвета и типы не рекомендуется
