Матрица светодиодная AD22, 230 В, IP40, 22 мм, желтая REXANT 36-4742

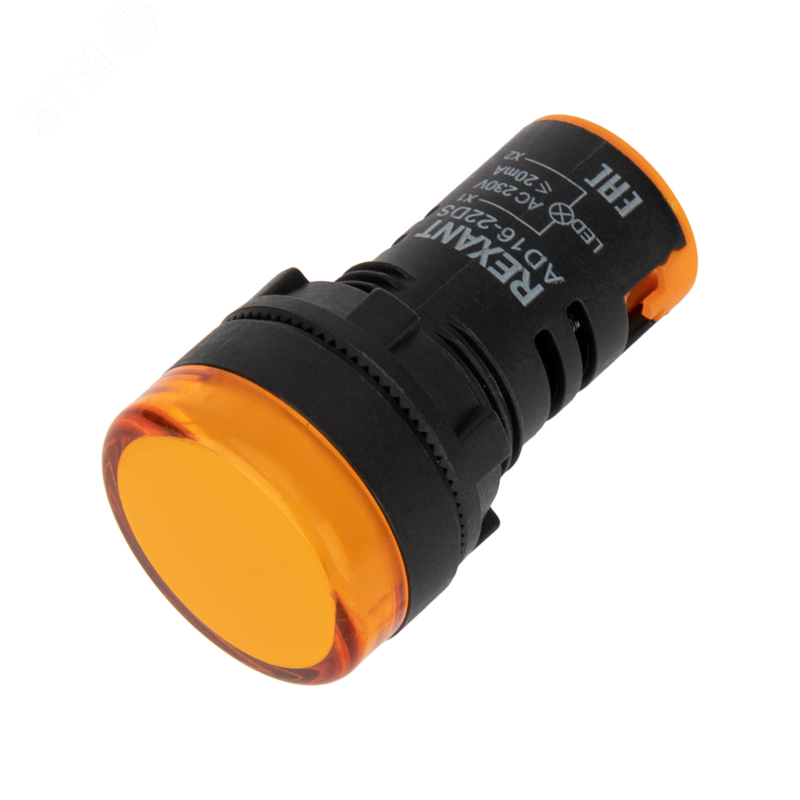

Матрица светодиодная AD22-230 В желтая - компактный индикатор для визуальной сигнализации в сетях переменного тока 230 В. Бренд Rexant, артикул 36-4742, обеспечивает надежную работу в панелях управления, оборудовании и автоматических системах.

Назначение и область применения

Матрица светодиодная AD22-230 В желтая используется для отображения состояния электрической цепи - включено/выключено, готово/неисправно. Применяется в щитах управления, на пультах, станках, конвейерах и других устройствах, где требуется яркая, долговечная индикация. Подходит для замены обычных ламп накаливания в условиях повышенной вибрации и частых переключений.

Технические характеристики

• Цвет свечения: жёлтый - высокая видимость даже при ярком освещении
• Напряжение питания: 230 В переменного тока (AC), частота 50–60 Гц
• Тип лампы: светодиод - энергоэффективный, срок службы до 50 000 часов
• Диаметр монтажного отверстия: 22 мм - совместим с типовыми панельными отверстиями
• Высота: 15 мм - низкопрофильная установка, не выступает за поверхность панели
• Степень защиты IP40 - защита от твёрдых частиц крупнее 1 мм, но не от воды
• Количество световых элементов: один - одноточечная индикация
• Конструкция линзы: круглая - равномерное рассеивание света
• Цвет корпуса: чёрный - маскирует следы загрязнений, снижает блики
• Подключение: винтовые зажимы - надёжный контакт без пайки
• Комплектация: с установленной лампой - готов к установке из коробки
• Наличие кольца: да - фиксирует устройство в панели, предотвращает проворачивание

Совместимость и монтаж

Матрица светодиодная AD22-230 В желтая устанавливается в панель через отверстие диаметром 22 мм. Крепление осуществляется с помощью внешнего металлического кольца, которое затягивается гайкой с тыльной стороны. Для подключения используются два винтовых контакта - L (фаза) и N (нейтраль). Напряжение 230 В требует соблюдения правил работы с высоким потенциалом. Устройство не имеет полярности - можно подключать любым способом.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования класса IP40. Не предназначен для использования во взрывоопасных средах, влажных помещениях или там, где возможен контакт с водой. Максимальная температура окружающей среды - до +55 C. Перегрузка по напряжению выше 230 В недопустима - это вызывает выход из строя светодиода.

Преимущества

• Энергосбережение: потребляет менее 1 Вт против 5–10 Вт у ламп накаливания
• Долгий срок службы: не требует замены в течение всего срока эксплуатации оборудования
• Устойчивость к вибрациям: светодиод не боится тряски, в отличие от хрупкой спирали
• Быстрое включение: мгновенная реакция на подачу напряжения
• Легкий монтаж: всё необходимое есть в комплекте - никаких дополнительных деталей

Ограничения применения

• Не использовать в местах с постоянным воздействием воды, пара или пыли - IP40 не обеспечивает защиту от жидкостей
• Запрещена работа при напряжении ниже 180 В или выше 260 В - возможны мерцание или повреждение
• Не рекомендуется для установки в открытых уличных шкафах или на улице
• Не подходит для импульсных нагрузок или частых скачков напряжения без стабилизации

Примеры использования

• Индикация включения насоса на панели управления водоснабжения
• Сигнал “готов” на автоматической линии сборки
• Индикатор состояния нагревательного элемента в термокамере
• Обозначение активного канала в распределительном щите
• Альтернатива старому индикатору в модернизируемом оборудовании

Практические советы

• При замене старой лампы проверьте диаметр отверстия - он должен точно соответствовать 22 мм
• При монтаже используйте изолированные инструменты - рабочее напряжение 230 В опасно!
• Не затягивайте крепёж слишком сильно - это может деформировать пластиковую основу
• Если индикатор мерцает - проверьте качество сети; возможно, нужен фильтр помех
• Для многоканальных систем удобно комбинировать с другими цветами (красный, зелёный) - так проще различать режимы
• Артикул 36-4742 и бренд Rexant гарантируют совместимость с аналогичными изделиями из этой серии
