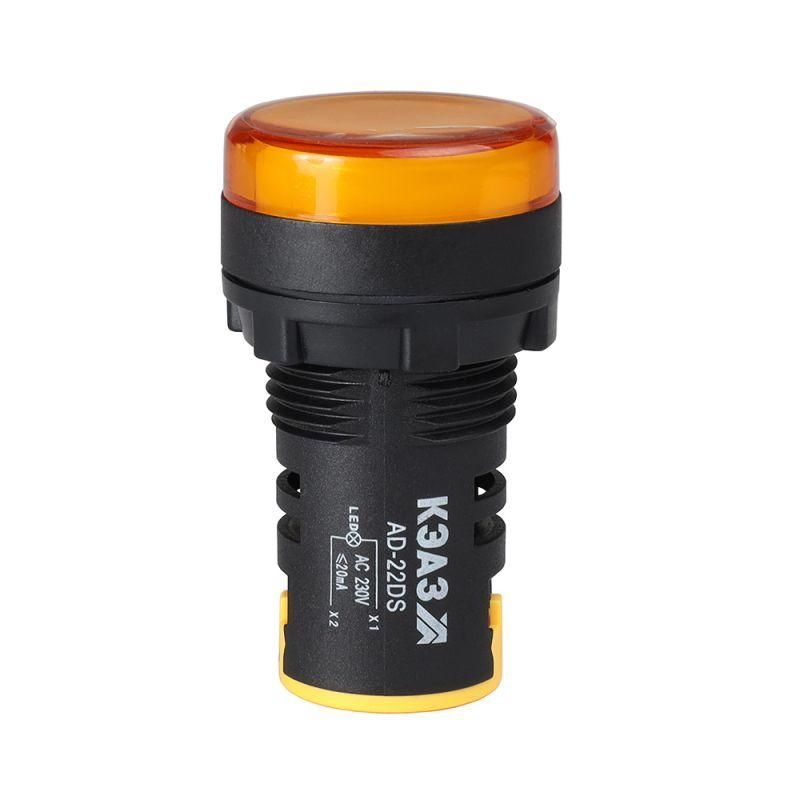

Лампа AD22DS(LED) матрица D22мм желтый 230В | 238573 КЭАЗ

Лампа AD22DS(LED) матрица 22 мм желтая 230 В от КЭАЗ - компактный светодиодный индикатор для визуальной сигнализации состояния оборудования в щитах и системах управления. Надёжный, долговечный и совместимый с большинством стандартных монтажных отверстий.

Назначение и область применения

Лампа AD22DS(LED) матрица 22 мм желтая 230 В используется для индикации работы электрических цепей и состояния оборудования. Подходит для установки в распределительных щитах, пультах управления, автоматических системах и устройствах подачи команд. Жёлтый цвет свечения применяют для предупредительной сигнализации - например, при включении нагрева, автономном режиме или подготовке к запуску.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Тип лампы: светодиодная (LED) - низкое энергопотребление, срок службы до 50 000 часов
• Диаметр отверстия для монтажа: 22 мм
• Цвет свечения: жёлтый
• Цвет переднего кольца: чёрный
• Высота: 10 мм
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Тип линзы: плоская - равномерное рассеивание света
• Тип подключения: винтовые клеммы - надёжное соединение без пайки
• Рабочая температура: от –25 C до +40 C
• Количество индикаторов: один

Совместимость и монтаж

Лампа AD22DS(LED) матрица 22 мм желтая 230 В устанавливается в стандартное отверстие диаметром 22 мм, характерное для серийных индикаторов КЭАЗ и аналогичных изделий других производителей. Монтаж осуществляется через фланец с защёлкой - устройство просто вставляется в отверстие и фиксируется поворотом на 90°. Для подключения используются винтовые клеммы: к контактам подводятся провода с зачищенными концами (максимальный диаметр жилы - 1,5 мм2). Убедитесь, что толщина панели соответствует глубине корпуса (10 мм), чтобы избежать перекоса.

Безопасность и стандарты

Лампа AD22DS(LED) матрица 22 мм желтая 230 В соответствует требованиям к безопасности для бытовых и промышленных устройств. Сертифицирована в рамках ГОСТ Р 50030.5.1 и IEC 60947-5-1. Однако стоит помнить: IP40 не обеспечивает защиту от влаги - не используйте её во влажных помещениях или там, где возможны брызги. Для таких условий выбирайте модели с IP65 и выше.

Преимущества

• Монолитный корпус - устойчив к механическим воздействиям и вибрациям
• Широкий выбор напряжений - возможность замены на другие версии (например, 24 В AC/DC) без изменения посадочного места
• Светодиодная технология - экономия энергии, отсутствие перегорания, холодное свечение
• Долгий срок службы - не требует замены в течение всего срока эксплуатации оборудования
• Чёткий контраст жёлтого света на чёрном фоне - хорошая видимость даже при ярком освещении

Ограничения применения

Не применять в условиях повышенной влажности, пылевых средах или при наличии масла - IP40 не защищает от жидкости и пыли. Не использовать вне диапазона температур –25…+40 C. Не допускается подключение к постоянному току - лампа рассчитана исключительно на 230 В переменного тока. Не рекомендуется для внешней установки без дополнительной герметизации.

Примеры использования

• Индикация готовности к запуску насоса в системе водоснабжения
• Сигнализация активного режима нагрева в термостатах
• Индикация наличия напряжения в силовой цепи распределительного щита
• Обозначение аварийного состояния на пульте управления станком
• Подсветка кнопок управления в панелях с ограниченным доступом

Практические советы

• При замене старой лампы проверьте тип подключения - если ранее использовались штыревые контакты, потребуется адаптер или доработка панели
• Для удобства обслуживания выделяйте место вокруг индикатора - он не имеет прозрачного колпачка, поэтому грязь на поверхности снижает видимость
• При групповой установке нескольких индикаторов соблюдайте единый порядок цветов - жёлтый всегда для предупреждения, зелёный - для “работает”, красный - для “авария”
• Артикул 238573 - точный номер для заказа запасной части; не путайте с другими модификациями AD22DS, отличающимися цветом или напряжением
• Если требуется защита от брызг - используйте прозрачную пластиковую крышку или герметичную рамку, совместимую с диаметром 22 мм
