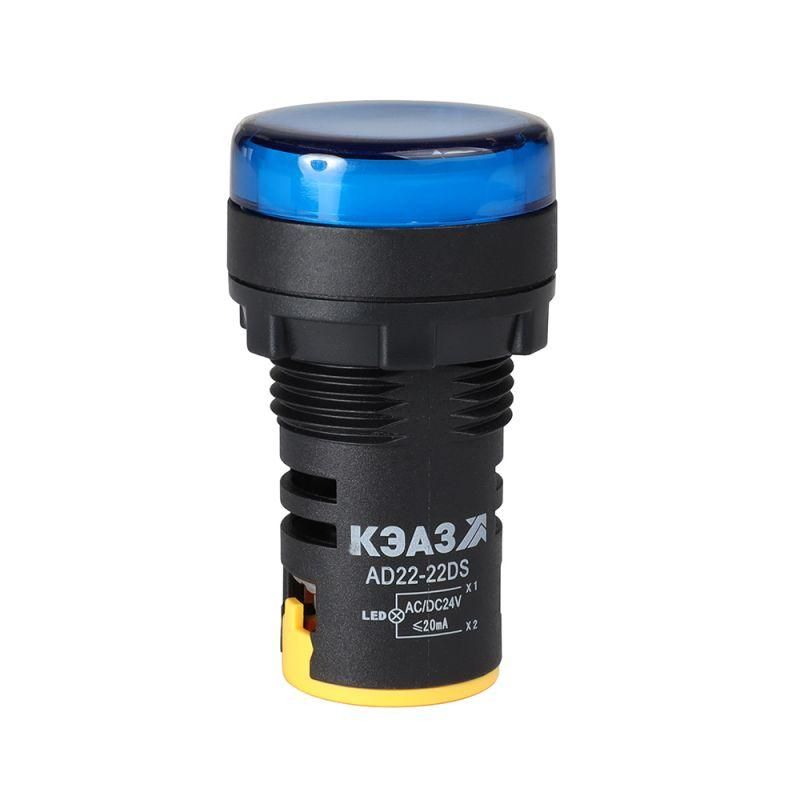

Лампа AD22DS(LED) матрица D22мм синий 230В | 238571 КЭАЗ

Лампа AD22DS(LED) матрица 22 мм синий 230В от КЭАЗ - это компактный светодиодный индикатор для визуальной сигнализации состояния оборудования в электрощитах и системах управления. Артикул 238571 предназначен для работы в сетях переменного тока 230 В и устанавливается в отверстие диаметром 22 мм.

Назначение и область применения

Лампа AD22DS(LED) матрица 22 мм синий 230В используется для индикации включённого состояния электрических цепей и оборудования. Подходит для установки в распределительных щитах, пультах управления, станках и автоматических линиях. Синий цвет свечения применяют для обозначения готовности системы, нормального режима работы или второстепенных сигналов, отличных от аварийных (красный) или предупредительных (жёлтый).

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC)
• Тип лампы: светодиодная (LED) - долговечная, энергоэффективная, не требует замены при обычной нагрузке
• Диаметр монтажного отверстия: 22 мм - совместима с типовыми корпусами и панелями
• Цвет свечения: синий
• Цвет переднего кольца: чёрный - контрастный, снижает блики
• Тип линзы: плоская - равномерное рассеивание света без фокусировки
• Тип подключения: винтовые клеммы - надёжное соединение без пайки
• Высота: 10 мм - минимальная глубина установки
• Степень защиты: IP40 - защищена от предметов больше 1 мм, но не от воды и пыли
• Количество индикаторов: один
• Комплектация: лампа с установленным световым элементом

Совместимость и монтаж

Лампа AD22DS(LED) матрица 22 мм синий 230В устанавливается в круглое отверстие диаметром 22 мм, характерное для стандартных индикаторов серии AD22. Для монтажа требуется просверленное отверстие в панели, после чего лампа фиксируется резьбовой гайкой с тыльной стороны. Подключение осуществляется через два винтовых контакта: L (фаза) и N (нейтраль). Учитывайте, что лампа работает только от сети 230 В AC - несовместима с постоянным током или низкими напряжениями (например, 24 В).

Безопасность и стандарты

Лампа соответствует требованиям к устройствам подачи команд и сигналов, применяемым в промышленном электрооборудовании. Степень защиты IP40 обеспечивает безопасную работу внутри закрытых щитов, где исключено попадание жидкости и крупной пыли. Не предназначена для открытых площадок, влажных помещений или мест с высоким уровнем запыления.

Преимущества

• Светодиодная технология - срок службы до 50 000 часов, отказоустойчивость
• Минимальное потребление энергии - не нагревает щит и не создаёт лишнюю тепловую нагрузку
• Простая замена - не требует демонтажа всей панели, достаточно выкрутить гайку и отсоединить провода
• Чёрное переднее кольцо - повышает видимость синего свечения даже при ярком освещении

Ограничения применения

• Не допускается использование во влажных помещениях, на улице или в условиях повышенной запылённости из-за степени защиты IP40
• Работает только от сети 230 В AC - нельзя использовать с источниками 12 В, 24 В или постоянным током
• Не имеет функции мигания - для импульсной индикации нужна внешняя схема управления
• Не рекомендовано применение в средах с частыми механическими воздействиями - хрупкий корпус и линза

Примеры использования

• Индикация включения насоса в системе водоснабжения
• Сигнал “готов” на пульте управления конвейера
• Обозначение активного канала в распределительном шкафу
• Индикация наличия напряжения в цепи управления автоматического выключателя

Практические советы

• При монтаже проверьте точность диаметра отверстия - 22 мм должны точно соответствовать посадочному месту, иначе лампа будет люфтить или не войдёт
• Подключайте провода плотно к винтовым клеммам - слабый контакт вызывает мерцание или перегрев
• Для многоканальных щитов используйте лампы AD22DS с разными цветами (синий, зелёный, красный) для быстрого визуального различения состояний
• Заменяйте лампу AD22DS(LED) матрица 22 мм синий 230В только при полном отключении питания - даже при выключенном оборудовании возможен потенциал на входе
