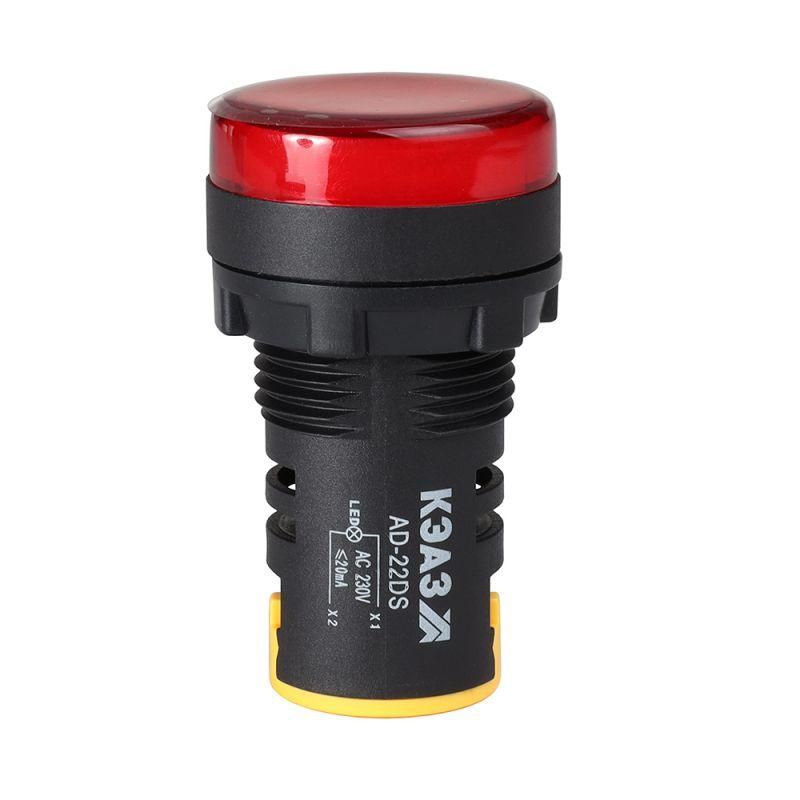

Лампа AD22DS(LED) матрица D22мм красный 230В | 238566 КЭАЗ

Лампа индикаторная матрица 22 мм красная 230 В от КЭАЗ (артикул 238566) - это надёжный индикатор для визуального отображения состояния электрических цепей в щитах и оборудовании, работающем от сети 230 В AC. Устройство из серии AD22 сочетает простую установку, долгий срок службы и высокую видимость сигнала.

Назначение и область применения

Лампа индикаторная матрица 22 мм красная 230 В используется для визуальной сигнализации включённого состояния оборудования. Подходит для монтажа в распределительных щитах, пультах управления, станках, конвейерах и других системах, где требуется чёткий индикатор работы. Применяется в промышленной автоматизации, энергетике и жилищно-коммунальном хозяйстве.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Тип лампы: светодиод - низкое энергопотребление, долгий срок службы
• Цвет свечения: красный - высокая контрастность, легко заметен в любых условиях освещения
• Диаметр отверстия для монтажа: 22 мм
• Высота корпуса: 10 мм - компактный профиль, не выступает за поверхность панели
• Тип линзы: плоская - равномерное рассеивание света без бликов
• Степень защиты: IP40 - защита от твёрдых частиц крупнее 1 мм, не защищена от воды
• Тип подключения: винтовые клеммы - надёжное соединение без пайки
• Количество индикаторов: один
• Цвет переднего кольца: чёрный - снижает блики, улучшает восприятие сигнала
• Комплектация: с установленной лампой - готов к установке сразу после монтажа

Совместимость и монтаж

Лампа индикаторная матрица 22 мм красная 230 В устанавливается в подготовленное отверстие диаметром 22 мм. Для фиксации используется резьбовая гайка с внутренним диаметром, соответствующим корпусу устройства. Монтаж выполняется на панель из металла, пластика или композита толщиной до 5 мм. Соединение проводов осуществляется через винтовые клеммы - допускается использование проводов сечением до 2,5 мм2. Перед подключением проверьте соответствие напряжения сети 230 В AC - устройство не совместимо с постоянным током или другими значениями напряжения.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств низкого напряжения. Степень защиты IP40 обеспечивает безопасную работу в закрытых щитах, исключая попадание инструментов или крупной пыли. Не предназначен для использования во влажных средах, на открытом воздухе или в помещениях с повышенной влажностью - отсутствует герметизация.

Преимущества

• Светодиодная технология - служит более 50 000 часов, не требует замены ламп
• Минимальное тепловыделение - не нагревает окружающие элементы
• Яркое красное свечение - хорошо различимо даже при ярком фоновом освещении
• Готовый к установке комплект - не нуждается в самостоятельной сборке
• Произведено КЭАЗ - известный российский производитель с сертифицированным качеством

Ограничения применения

• Не применяется в условиях повышенной влажности, на улице или в местах возможного контакта с водой - IP40 недостаточно для защиты от жидкости
• Работает только от переменного тока 230 В - несовместима с 12 В, 24 В, постоянным током
• Не подходит для монтажа в тонких панелях менее 0,5 мм - риск деформации при затяжке гайки
• Не имеет функции мигания - только постоянное свечение; для мигающего режима требуется внешний контроллер

Примеры использования

• Индикация включения силового автомата в этажном щите
• Сигнализация запуска насоса на насосной станции
• Отображение работоспособности системы отопления в котельной
• Индикация наличия питания на пульте управления конвейером
• Знак «в работе» на шкафах АВР или КАТ

Практические советы

• Перед установкой убедитесь, что отверстие точно 22 мм - меньший диаметр помешает вставке, больший вызовет люфт
• При подключении используйте изолированные наконечники на проводах - предотвращает ослабление контакта при вибрации
• Не перетягивайте гайку - это может повредить пластиковую часть корпуса

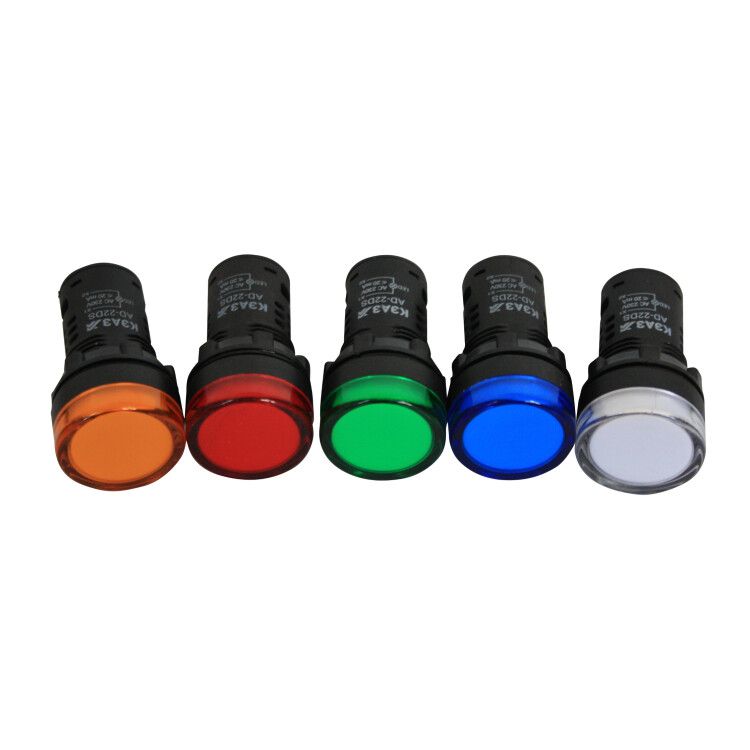

• Для многоканальных решений комбинируйте с другими цветами из серии AD22 (зелёный, жёлтый, синий) - создаёт единый визуальный язык
• Проверяйте напряжение сети мультиметром перед подключением - превышение 230 В снизит срок службы светодиода
