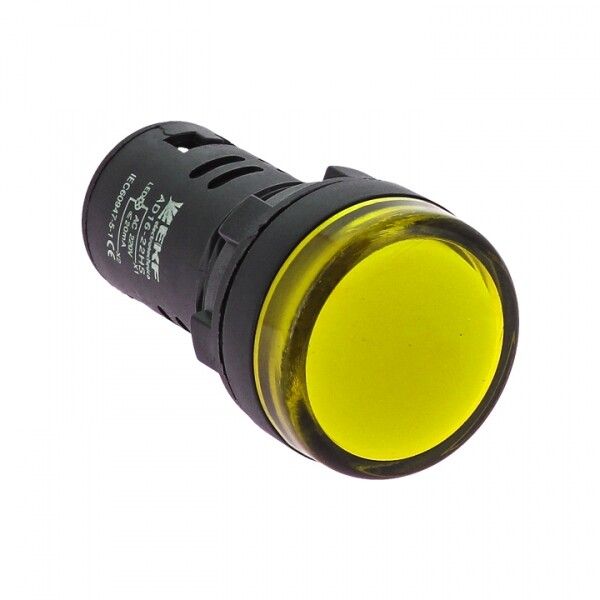

Матрица светодиодная AD16-22HS желтая 400В AC PROxima | ledm-ad16-y-400 EKF

Матрица светодиодная AD16-22HS желтая 400В AC от EKF - индикаторная лампа для визуального контроля состояния оборудования в сетях переменного тока. Установленная на лицевых панелях, она показывает наличие напряжения в цепях до 400 В, обеспечивает надежную работу в условиях запыления и брызг воды благодаря защите IP54.

Назначение и область применения

Матрица светодиодная AD16-22HS желтая 400В AC используется как индикатор наличия напряжения в электрооборудовании. Подходит для установки в устройствах, где важно визуально контролировать состояние питания: вводно-распределительные устройства (ВРУ), системы автономного включения резерва (АВР), пульты управления электроприводами, щиты автоматики и другие силовые шкафы. Применяется исключительно в цепях переменного тока частотой 50–60 Гц с напряжением до 400 В.

Технические характеристики

• Тип напряжения: переменный ток (AC), номинальное - 400 В
• Цвет свечения: жёлтый
• Тип источника света: светодиод
• Степень защиты: IP54 - защита от пыли и брызг воды из любого направления
• Тип подключения: винтовые зажимы - удобны для быстрого монтажа проводов
• Габариты: 22×22×10 мм - компактный формат для плотной компоновки
• Способ монтажа: на лицевую панель через круглое отверстие диаметром 22 мм
• Тип линзы: высокая - увеличивает яркость и угол видимости сигнала
• Материал корпуса: пластик - устойчив к механическим воздействиям и химическим средам
• Количество индикаторов: один
• В комплекте: лампа с предустановленным резистором - не требует внешних элементов для работы

Совместимость и монтаж

Матрица светодиодная AD16-22HS желтая 400В AC совместима с любыми панелями толщиной до 8 мм. Для установки требуется просверлить отверстие диаметром 22 мм. Лампа фиксируется с помощью двух гаек на резьбе корпуса - после вставки в отверстие затянуть гайки с внутренней стороны панели. Не требует дополнительных преобразователей или дросселей - работает напрямую от сети 400 В AC. Клеммы рассчитаны на провода сечением до 2,5 мм2.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств низкого напряжения. Защита IP54 позволяет использовать Матрицу светодиодную AD16-22HS желтая 400В AC в помещениях с повышенной влажностью и пылью - например, на производстве, в цехах, на открытых площадках под навесом. Напряжение 400 В - ниже порога опасного уровня, однако работа с подключёнными цепями должна выполняться только при отключенном питании.

Преимущества

• Светодиодный источник - долгий срок службы (до 50 000 часов), энергоэффективность, отсутствие нагрева
• Встроенный резистор - не нуждается во внешнем ограничении тока
• Высокая линза - обеспечивает хорошую видимость даже при ярком освещении
• Пластиковый корпус - легкий, устойчив к коррозии и ударным нагрузкам
• Совместимость с сериями PROxima - легко заменяется другими индикаторами этой же линейки

Ограничения применения

• Не предназначена для постоянного тока выше 400 В - применение в DC-цепях с таким напряжением вызовет выход из строя
• Не рекомендуется для установки в местах с прямым потоком воды - IP54 не гарантирует герметичность при струйном орошении
• Запрещено подключение к напряжению выше 400 В AC - риск пробоя и возгорания
• Не подходит для использования в взрывоопасных зонах - отсутствует взрывозащита

Примеры использования

• Индикация включения основного питания в АВР-шкафу
• Сигнализация наличия напряжения на входе станка с ЧПУ
• Контроль работоспособности цепи управления насосной станцией
• Индикация активного режима в распределительном щите на объекте ЖКХ

Практические советы

• Перед монтажом проверьте напряжение в цепи - превышение 400 В AC повредит лампу
• При установке в металлические панели используйте изолирующую прокладку между корпусом и поверхностью
• Для многоканальных систем выбирайте цвета с контрастом - жёлтый хорошо сочетается с красным и зеленым
• При замене старой лампы - отключите питание, снимите гайки и вытащите корпус. Новая Матрица светодиодная AD16-22HS желтая 400В AC вставляется аналогично
• Не перегибайте провода при подключении - это снижает надёжность винтового контакта
