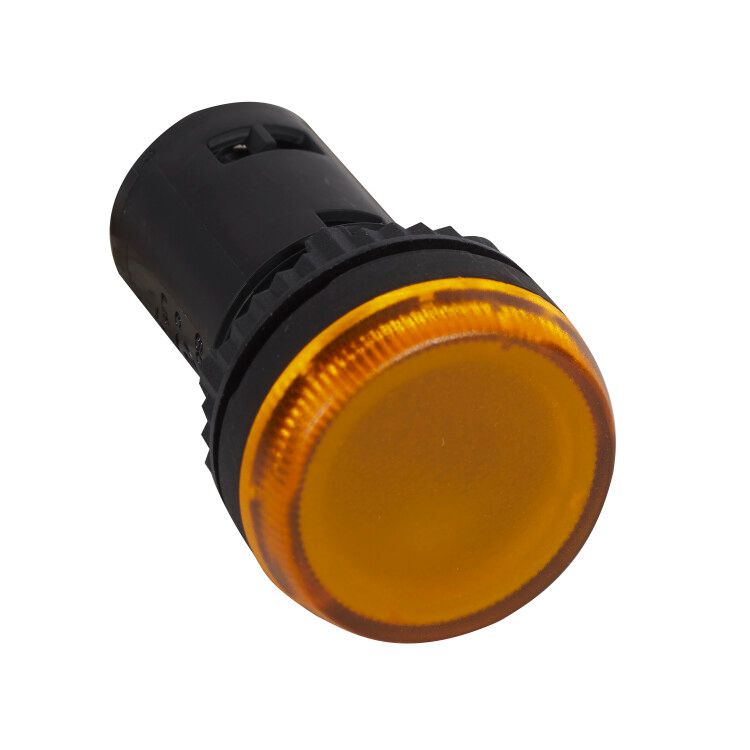

Индикатор моноблочный светодиодный Osmoz 230В - желтый 024614 Legrand

Индикатор моноблочный светодиодный 230В желтый Legrand артикул 024614 - одноканальный сигнализирующий элемент для визуального отображения состояния оборудования в сетях переменного тока 220–250 В. Подходит для установки на панели управления в условиях повышенной запыленности и воздействия воды.

Назначение и область применения

Индикатор предназначен для отображения включённого состояния устройства - например, когда оборудование получает питание. Жёлтый цвет линзы используется для предупредительных сигналов: готовность системы, работа в режиме ожидания, автономное питание. Применяется в системах автоматизации, на пультах управления станков, конвейерах, распределительных щитах, насосных станциях и других объектах промышленного назначения.

Технические характеристики

• Тип лампы: светодиод (LED) - долговечный, энергоэффективный источник света
• Рабочее напряжение: 220–250 В переменного тока (AC)
• Количество индикаторов: один
• Цвет линзы: жёлтый
• Цвет переднего кольца: чёрный
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение
• Диаметр отверстия для монтажа: 22 мм
• Тип линзы: плоская - обеспечивает равномерное рассеивание света
• Степень защиты IP66 - полностью защищён от пыли и устойчив к мощным струям воды
• Лампа в комплекте - не требует самостоятельной закупки источника света

Совместимость и монтаж

Индикатор моноблочный светодиодный 230В желтый Legrand 024614 устанавливается в подготовленное отверстие диаметром 22 мм. Для фиксации используется резьбовая гайка с тыльной стороны панели. Монтаж возможен на металлические, пластиковые или композитные поверхности толщиной до 8 мм. Убедитесь, что толщина материала позволяет плотно затянуть гайку без деформации корпуса. Подключение проводов выполняется через винтовые клеммы - максимальная площадь сечения провода - 2,5 мм2.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования в условиях промышленной среды. Высокий уровень защиты IP66 гарантирует безопасную работу даже при мойке оборудования водой под давлением. Напряжение 220–250 В соответствует стандартному сетевому уровню в Европе и странах СНГ.

Преимущества

• Светодиод обеспечивает срок службы более 50 000 часов - замена требуется крайне редко
• IP66 позволяет использовать в сырых, пыльных и агрессивных средах без дополнительных кожухов
• Плоская линза даёт широкий угол видимости - индикацию хорошо заметно с любого ракурса
• Встроенная лампа исключает риск неверной сборки или несовместимости с внешним источником света
• Чёрное переднее кольцо снижает блики и повышает контрастность сигнала

Ограничения применения

• Не предназначено для работы при постоянном напряжении (DC) - только переменный ток 220–250 В
• Максимальная температура окружающей среды - +55 C; при более высоких значениях возможен перегрев и выход из строя
• Не рекомендован для установки внутри герметичных камер с давлением выше атмосферного
• Не следует применять в местах с частыми механическими ударами - корпус не является взрывозащищённым

Примеры использования

• Индикация включения питания на пульте ЧПУ станка
• Сигнал «готов к работе» на контроллеры конвейерной линии
• Отображение наличия напряжения в распределительном шкафу водоснабжения
• Системы контроля доступа - индикация активного состояния считывателя
• Автоматические системы освещения в цехах с высокой запылённостью

Практические советы

• При монтаже используйте только отверстие диаметром 22 мм - меньшее вызовет трещины, большее - плохую фиксацию
• Затягивайте гайку рукой до упора, затем ещё на четверть оборота - переусиливать нельзя
• Подключайте провода строго к клеммам, указанным на корпусе - перепутывание фаз не влияет на работу, но может нарушить безопасность
• Для длительной эксплуатации в условиях вибраций дополнительно закрепите устройство клеем или хомутом
• Если индикатор не горит при наличии напряжения - проверьте целостность проводки и правильность подключения к сети
