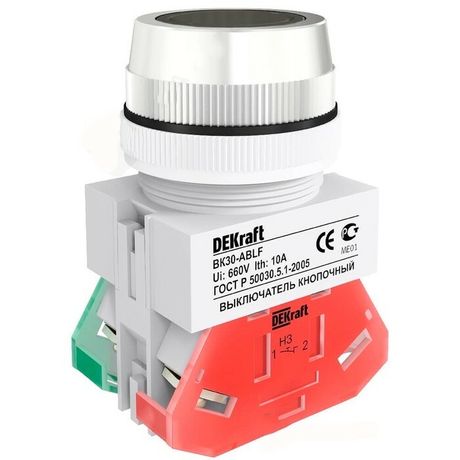

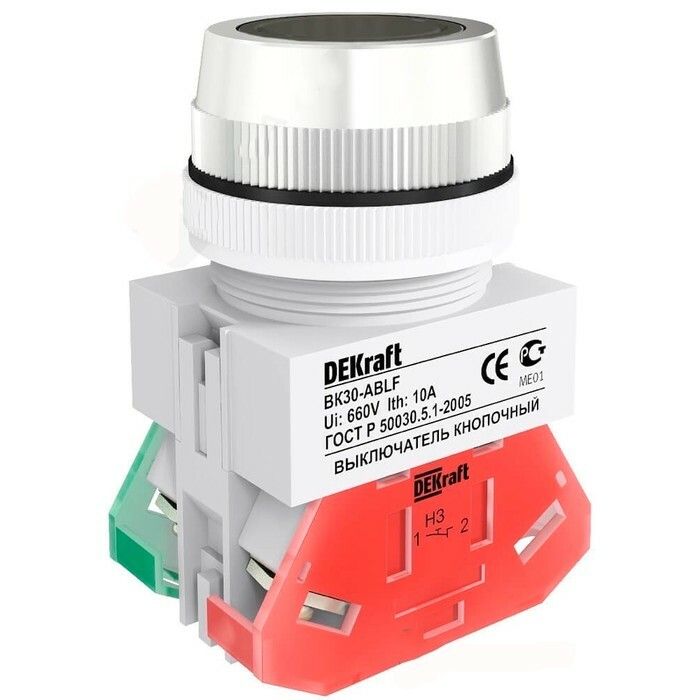

Выключатель кнопочный ABLF ВК-30 d30мм 220В черн. DEKraft 25042DEK APC

Кнопка ABLF 30 мм 220В черная от DEKraft - это компактный кнопочный выключатель с самовозвратом и индикацией, предназначен для управления электрическими цепями в промышленном оборудовании. Артикул 25042dek соответствует серии ВК-30 и обеспечивает надёжную работу в условиях повышенной запылённости и влажности.

Назначение и область применения

Кнопка ABLF 30 мм 220В черная используется для временного замыкания или размыкания электрической цепи - например, для запуска, остановки или сброса оборудования. Подходит для установки на панелях, дверях или корпусах машин, где требуется удобный и защищённый способ управления. Благодаря индикации, оператор сразу видит, когда кнопка активна. Применяется в системах автоматизации, на станках, конвейерах, насосных станциях и других устройствах с переменным током 220 В.

Технические характеристики

• Диаметр отверстия для монтажа: 30 мм
• Номинальное напряжение: 220 В переменного тока (AC)
• Номинальный ток: 10 А
• Тип механизма: Самовозврат (без фиксации) - возвращается в исходное положение после отпускания
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Степень защиты: IP54 - защита от пыли и брызг воды из любого направления
• Способ подключения: Винтовые зажимы - подходят для проводов до 2,5 мм2
• Монтаж: На лицевую панель через круглое отверстие
• Цвет: Черный толкатель, хромированное переднее кольцо
• Индикация: Есть - световой сигнал при нажатии
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C и влажности до 98%
• Норматив: Соответствует IEC 60947-5-1

Совместимость и монтаж

Кнопка ABLF 30 мм 220В черная устанавливается в подготовленное отверстие диаметром 30 мм. Передний хромированный обод плотно фиксируется на поверхности, предотвращая люфт. Для монтажа достаточно просверлить отверстие, продеть провода через заднюю часть и затянуть винтовые клеммы. Совместима с любыми панелями толщиной до 6 мм. Не требует специальных инструментов - подходит для быстрого обслуживания. Кабельные вводы должны иметь внешний диаметр не более 10 мм.

Безопасность и стандарты

Кнопка соответствует международному стандарту IEC 60947-5-1, который гарантирует безопасность коммутационных устройств в промышленных системах. Степень защиты IP54 позволяет использовать её в помещениях с высокой запылённостью и возможными брызгами воды - например, на заводах, в цехах, на линиях мойки. Климатическое исполнение УХЛ4 допускает применение в неотапливаемых помещениях с умеренным климатом.

Преимущества

• Компактный размер (30 мм) - легко встраивается в ограниченное пространство
• Сочетание НО и НЗ контактов - позволяет реализовать сложные схемы управления одним устройством
• Индикация встроена - не нужен отдельный сигнальный элемент
• Хромированное кольцо повышает долговечность и эстетичность
• Винтовое подключение - надёжное и проверенное решение для вибрационных сред

Ограничения применения

• Не подходит для постоянного удержания в нажатом состоянии - механизм рассчитан только на кратковременные импульсы
• Напряжение выше 220 В не рекомендовано - максимальное рабочее напряжение 220 В AC, хотя серия ВК-30 теоретически выдерживает до 660 В, но данная модель оптимизирована именно под 220 В
• Не предназначена для взрывоопасных зон - отсутствует взрывозащита (Ex-маркировка)
• Не следует использовать в условиях постоянного погружения в воду - IP54 не обеспечивает герметичность при длительном контакте с жидкостью

Примеры использования

• Кнопка старта/останова на станке ЧПУ
• Аварийная остановка на конвейере
• Система сброса давления в гидравлическом блоке
• Управление освещением в цеху с индикацией вкл./выкл.
• Пульт управления на щите распределения электроэнергии

Практические советы

• При монтаже используйте шайбы и гайки, входящие в комплект - они обеспечивают плотную посадку и предотвращают проворачивание
• Проверьте посадочный диаметр отверстия перед сверлением - точный размер 30 мм, отклонение +-0,5 мм допустимо
• Подключайте провода строго к указанным клеммам: L/N - питание, NO/NC - нагрузка. Не путайте контакты
• При использовании в холодных условиях (ближе к минус 25C) убедитесь, что кабель не становится хрупким - выбирайте гибкий провод с термостойкой изоляцией
• Для многократного использования в аварийных сценариях регулярно проверяйте механическую целостность толкателя - он имеет утопленную форму и может забиваться грязью
