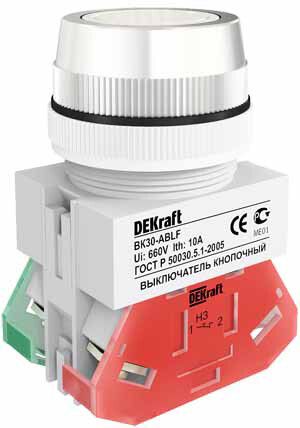

Выключатель кнопочный ABLF ВК-30 d30мм 220В бел. DEKraft 25041DEK APC

Выключатель кнопочный ABLF диаметр 30 мм белый 220В ВК-30 от DEKraft - это надёжный элемент управления для коммутации цепей переменного тока в промышленном оборудовании. Устройство имеет плоскую кнопку, самовозврат и степень защиты IP54, что делает его подходящим для установки на панелях и дверях машин и автоматизированных линий.

Назначение и область применения

Выключатель кнопочный ABLF диаметр 30 мм белый 220В ВК-30 предназначен для ручного включения и выключения электрических цепей. Он используется там, где требуется простое и надёжное управление: запуск/остановка оборудования, сброс аварийных ситуаций, активация режимов работы. Подходит для установки на панелях, дверях шкафов, станках, конвейерах, системах автоматизации. Может применяться в условиях повышенной запылённости и влажности благодаря защите IP54.

Технические характеристики

• Диаметр отверстия для монтажа: 30 мм
• Номинальное напряжение: 220 В переменного тока (AC)
• Номинальный ток: 10 А
• Тип механизма: с самовозвратом - после нажатия кнопка возвращается в исходное положение
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО)
• Подключение: винтовые зажимы - удобны для многожильных и одножильных проводов
• Степень защиты: IP54 - защита от пыли и брызг воды из любого направления
• Монтаж: на лицевую панель через отверстие 30 мм
• Цвет кнопки: белый, цвет переднего кольца: хром
• Тип толкателя: цилиндрический, утопленный - снижает риск случайного срабатывания
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допускает высокую влажность
• Соответствие стандарту: IEC 60947-5-1

Совместимость и монтаж

Выключатель кнопочный ABLF диаметр 30 мм белый 220В ВК-30 устанавливается в подготовленное отверстие диаметром 30 мм на любой жесткой поверхности: металлической панели, пластиковой крышке шкафа, корпусе станка. Переднее хромированное кольцо фиксирует устройство и обеспечивает герметичную посадку. Для подключения используются винтовые зажимы - достаточно зачистить провода на 8–10 мм и затянуть клеммы усилием 0,4–0,5 Нм. Не требует специальных инструментов. Совместим с любыми кабелями сечением до 2,5 мм2.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-5-1, который регламентирует требования к кнопочным аппаратам. Класс защиты IP54 гарантирует безопасную работу в средах с пылью и возможными брызгами воды. Конструкция исключает доступ к токоведущим частям при установленном устройстве. Климатическое исполнение УХЛ4 позволяет использовать его в помещениях с умеренным климатом, включая неотапливаемые цеха.

Преимущества

• Компактный размер (диаметр 30 мм) - легко помещается даже в ограниченном пространстве
• Утопленный цилиндрический толкатель - минимизирует вероятность случайного нажатия
• Наличие двух типов контактов (НО+НЗ) - позволяет реализовать базовые схемы управления без дополнительных компонентов
• Фиксация передним кольцом - обеспечивает прочную посадку без болтов и дополнительных креплений
• Винтовое подключение - совместимо с большинством проводов, не требует обжима

Ограничения применения

• Не предназначен для постоянного подключения нагрузки выше 10 А - превышение вызывает перегрев и выход из строя
• Не имеет встроенной индикации - нельзя использовать как световой сигнал состояния
• Не рассчитан на погружение в жидкости или воздействие струй воды - IP54 недостаточно для мойки или улицы
• Не подходит для взрывоопасных зон - отсутствует взрывозащита
• Не рекомендован для частых циклов более 1000 в час - срок службы снижается

Примеры использования

• Кнопка “Старт” / “Стоп” на пульте управления станком ЧПУ
• Аварийная остановка на конвейере - кнопка с самовозвратом для быстрого сброса
• Включение освещения в распределительном щите
• Инициализация цикла на автоматической линии сборки
• Ручной контрольный запуск насоса в системе водоснабжения

Практические советы

• При монтаже проверьте точность сверления - отверстие должно быть точно 30 мм, иначе кнопка не зафиксируется плотно
• Используйте провода с медными жилами - алюминиевые плохо держатся в винтовых зажимах
• Не затягивайте клеммы слишком сильно - можно повредить контактные площадки
• Для длительной эксплуатации в пыльных условиях периодически протирайте поверхность кнопки
• Если нужна индикация - выбирайте другую модель с лампой; этот вариант ВК-30 не предусматривает её
• При использовании в холодных помещениях убедитесь, что температура не опускается ниже −25C
