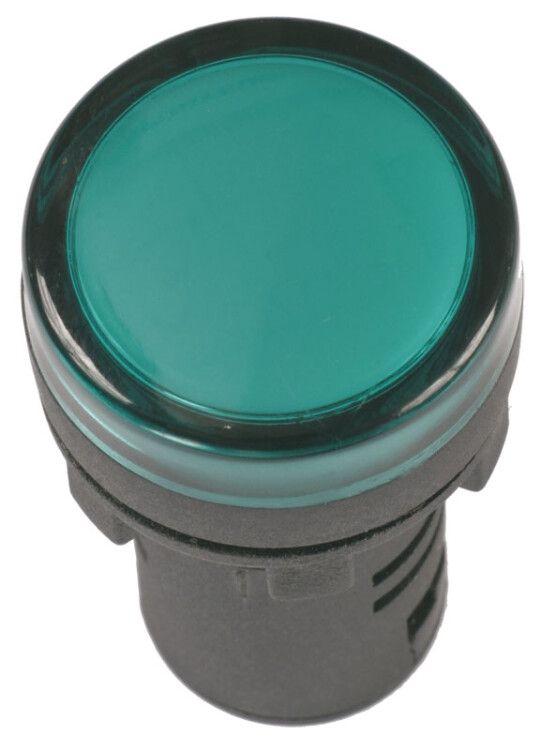

Светосигнальная лампа AD16DS KARAT d16мм 24В AC/DC зеленый IEK BLS10-ADDS-024-K06-16

Лампа светосигнальная AD16DS LED матрица d16мм зеленый 24В AC/DC от бренда IEK - это надёжный индикатор состояния цепей для установки в электрощитах и промышленном оборудовании. Матричная светодиодная технология обеспечивает яркое, равномерное свечение при работе от переменного или постоянного тока 24 В.

Назначение и область применения

Лампа светосигнальная AD16DS используется для визуальной индикации работы оборудования: включение/выключение, готовность, нормальный режим. Подходит для монтажа в распределительных щитах, пультах управления, станках, конвейерах и системах автоматизации. Цвет свечения - зелёный - применяется для обозначения активного состояния, работоспособности или безопасной операции.

Технические характеристики

• Номинальное напряжение: 24 В AC/DC - работает как от сети переменного, так и постоянного тока;
• Тип лампы: светодиод (LED) - низкое энергопотребление, долгий срок службы;
• Номинальный ток: 0,02 А - минимальная нагрузка на цепь управления;
• Диаметр отверстия: 16 мм - соответствует стандартному креплению для индикаторов этого класса;
• Степень защиты: IP40 - защищена от твёрдых частиц крупнее 1 мм, но не от воды;
• Срок службы: до 10 лет - при соблюдении условий эксплуатации;
• Климатическое исполнение: УХЛ4 - рассчитана на работу в помещениях с умеренным климатом, возможными перепадами температур и повышенной влажностью;
• Тип линзы: плоская - обеспечивает равномерное рассеивание света без фокусировки;
• Подключение: винтовые клеммы - надёжное и удобное для многократного обслуживания;
• Монтаж: на монтажную плату - требует установки через отверстие 16 мм с последующей фиксацией с тыльной стороны.

Совместимость и монтаж

Лампа светосигнальная AD16DS совместима с панелями и корпусами, имеющими круглое отверстие диаметром 16 мм. Для монтажа необходимо:

• Вырезать отверстие точного размера - допуск +-0,2 мм;
• Вставить лампу из лицевой стороны, зафиксировать гайкой или пластиковым креплением с обратной стороны;
• Подключить провода к винтовым клеммам - максимальное сечение жилы 1,5 мм2;
• Не затягивать клеммы слишком сильно - риск повреждения контактов.

Не рекомендуется использовать в условиях сильной вибрации без дополнительной амортизации - возможно ослабление контактных соединений.

Безопасность и стандарты

Лампа светосигнальная AD16DS соответствует ГОСТ Р 50030.5.1 - требованиям к аппаратуре управления и коммутационным устройствам для промышленного использования. Сертифицирована для применения в электроустановках согласно правилам безопасности.

Преимущества

• Светодиодная матрица даёт равномерное, без мерцания свечение - снижает зрительную усталость;
• Работает от AC и DC - универсальность для различных типов цепей управления;
• Низкий ток потребления - позволяет подключать несколько индикаторов к одному слабому управляемому контуру;
• Долгий срок службы - замена требуется реже, чем у ламп накаливания;
• Фиксированная цветовая метка - зелёный цвет стандартизован для обозначения “работает” в промышленной практике.

Ограничения применения

• IP40 - не подходит для открытых площадок, сырых помещений, мест с брызгами воды или пылевыми средами;
• Не предназначен для работы при температурах ниже -25 C или выше +55 C - выход за пределы УХЛ4 может снизить срок службы;
• Не имеет механической защиты от ударов - при установке в опасных зонах нужна внешняя защитная решётка или стекло;
• Не регулируется по яркости - нельзя применять там, где требуется изменение уровня освещённости.

Примеры использования

• Индикация включения насоса в системе водоснабжения;
• Состояние готовности к запуску конвейера на пищевом производстве;
• Обозначение автономного питания в UPS-щитах;
• Сигнал “система в порядке” на пульте управления станком ЧПУ.

Практические советы

• Перед монтажом проверьте соответствие напряжения - даже небольшое превышение 24 В сокращает срок службы LED-элемента;
• При использовании нескольких ламп AD16DS в одном щите - группируйте их по функциям (например, все “готово” - зелёные, все “ошибка” - красные);
• При замене старой лампы - убедитесь, что новый экземпляр AD16DS имеет тот же тип подключения и диаметр; артикул bls10-adds-024-k06-16 точно соответствует оригинальному изделию IEK;
• Не используйте лампу в качестве основного освещения - она предназначена исключительно для сигнализации.
