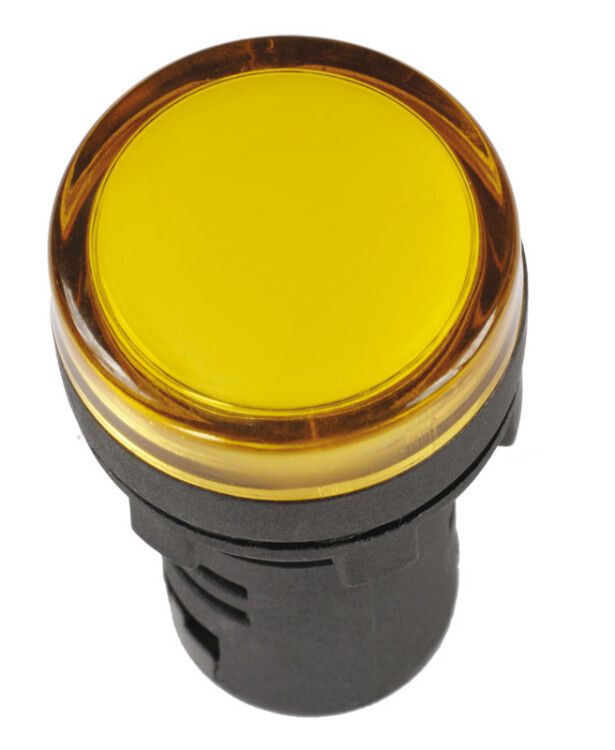

Лампа светосигнальная AD16DS d16мм 24В AC/DC желт. KARAT IEK BLS10-ADDS-024-K05-16

Лампа светосигнальная AD16DS LED матрица d16мм желтая 24В AC/DC от IEK - это надёжный индикатор для визуального отображения состояния оборудования в электрощитах и промышленных системах. Артикул bls10-adds-024-k05-16 обеспечивает совместимость с типичными монтажными решениями и работает как от переменного, так и от постоянного тока.

Назначение и область применения

Лампа светосигнальная AD16DS используется для индикации работы или аварийного состояния устройств в электрических цепях. Подходит для установки в распределительных щитах, пультах управления, станках, конвейерах и других промышленных системах. Жёлтый цвет свечения применяется для предупредительной сигнализации - например, при включении режима готовности, перегрузке или необходимости обслуживания.

Технические характеристики

• Номинальное напряжение: 24 В - работает как от переменного (AC), так и от постоянного (DC) тока;
• Тип лампы: светодиодная матрица - долговечная, энергоэффективная, без нагрева;
• Номинальный ток: 0,02 А - минимальная нагрузка на цепь управления;
• Диаметр отверстия: 16 мм - соответствует стандартному посадочному месту;
• Степень защиты: IP40 - защищена от твёрдых частиц крупнее 1 мм, но не от воды;
• Способ монтажа: через монтажную плату - фиксируется в панелях с отверстием 16 мм;
• Тип подключения: винтовые зажимы - удобны для многожильных проводов до 1,5 мм2;
• Цвет свечения: жёлтый - оптимален для предупреждающих сигналов;
• Срок службы: до 10 лет - при соблюдении условий эксплуатации;
• Климатическое исполнение: УХЛ4 - рассчитана на работу в помещениях с умеренным климатом, возможны колебания температур и влажности;
• Комплектация: лампа с уже установленной матрицей - никаких дополнительных деталей не требуется;
• Нормативный документ: ГОСТ Р 50030.5.1 - соответствие требованиям к аппаратуре управления.

Совместимость и монтаж

Лампа AD16DS монтируется в панель через круглое отверстие диаметром 16 мм. Крепление осуществляется с помощью фиксирующего кольца, которое затягивается с тыльной стороны. Для подключения используются винтовые зажимы - подходят медные провода сечением до 1,5 мм2. Монтажная плата позволяет легко интегрировать лампу в печатные платы или шины управления. Обратите внимание: лампа не имеет встроенного резистора - питание должно точно соответствовать 24 В, иначе срок службы снизится.

Безопасность и стандарты

Лампа светосигнальная AD16DS соответствует ГОСТ Р 50030.5.1, что гарантирует её безопасность в промышленных системах автоматизации. Степень защиты IP40 исключает попадание твёрдых предметов, но не защищает от брызг и влаги - применение допускается только в сухих закрытых помещениях. Напряжение 24 В относится к категории безопасного малого напряжения, снижающей риск поражения током.

Преимущества

• Светодиодная матрица обеспечивает яркий равномерный свет без мерцания;
• Работа от AC/DC - универсальность для различных систем управления;
• Долгий срок службы - замена требуется реже, чем у ламп накаливания;
• Низкое потребление тока - не создаёт нагрузки на слаботочные цепи;
• Простая замена - не требует пайки, достаточно открутить контакты и вынуть из гнезда.

Ограничения применения

• Не предназначена для открытых площадок или помещений с высокой влажностью - IP40 недостаточно для защиты от воды;
• Не рекомендуется использовать при напряжении выше 24 В - возможен выход из строя;
• Не подходит для установки в условиях с частыми механическими ударами - корпус не усилен;
• Цвет переднего кольца не указан - при заказе нескольких единиц проверьте визуальное соответствие цвета рамки.

Примеры использования

• Индикация включения насоса в системе водоснабжения;
• Сигнал «готов к запуску» на пульте управления конвейером;
• Предупреждение о перегреве термореле в силовом щите;
• Обозначение активного канала в системе автоматического контроля.

Практические советы

• Перед монтажом проверьте напряжение в цепи - даже кратковременный перенапряжение может повредить светодиод;
• При использовании в щитах с несколькими индикаторами используйте одинаковый тип лампы - это упрощает обслуживание;
• При замене старой лампы убедитесь, что новый экземпляр имеет тот же артикул bls10-adds-024-k05-16 - отличаются только по цвету или напряжению;
• Не используйте лампу в качестве основного освещения - она предназначена только для индикации;
• При сборке щита учтите посадочный диаметр 16 мм - отверстие должно быть точно просверлено, иначе лампа не зафиксируется.
